Oui, cela est possible avec le module complémentaire Stabilité de la structure.

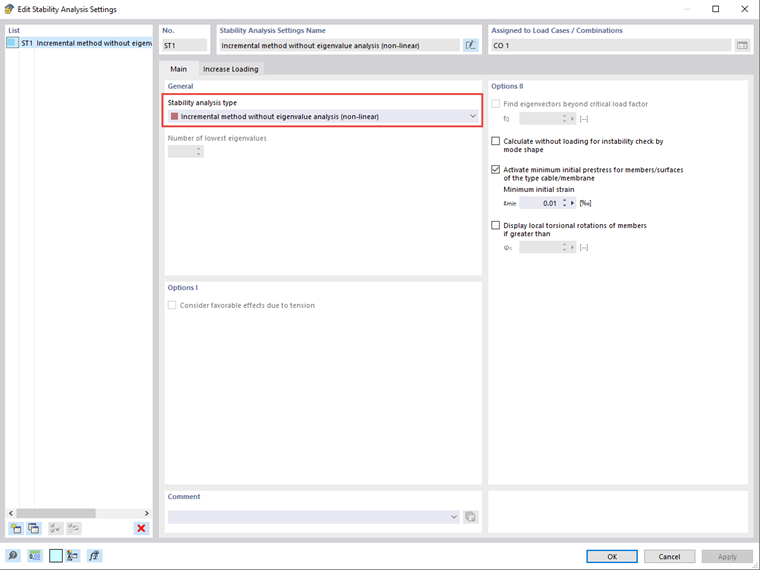

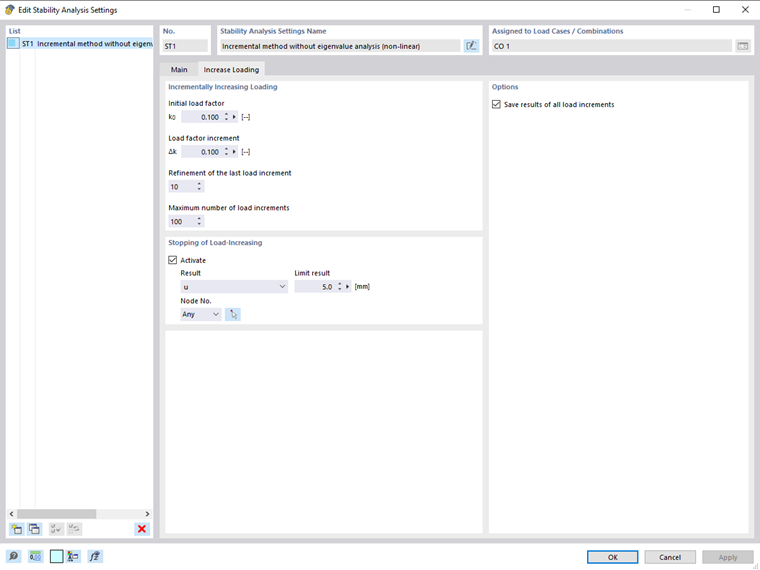

La fonction « Augmentation de la charge par incrément » des cas et combinaisons de charges permet d'augmenter progressivement le niveau de charge assigné et de rechercher un équilibre pour chaque incrément de charge. Le facteur de charge 1,0 correspond à 100 % de la charge définie. La charge définie est utilisée pour les cas de charge et les combinaisons de charge multipliées par les facteurs de sécurité partiels. Les paramètres détaillés de la fonction définissent le niveau de charge initial k0, le pas d'augmentation incrémentale de la charge Δk, le raffinement du dernier incrément de charge, le critère d'interruption et la situation de charge statique initiale.
La définition du niveau de charge initiale k0 définit le début du processus. Cette entrée est indépendante de l'entrée du cas de charge et de la combinaison de charges. Elle peut être supérieure ou inférieure à 1.0. Le logiciel affiche toujours tous les résultats basés sur l'incrément de charge 1.0 dans le cadre de l'analyse statique et effectue également le calcul avec des charges progressivement croissantes dans le cadre de l'analyse de stabilité incrémentale.
L'incrément de charge Δk est l'incrément pour la charge qui augmente progressivement. Le logiciel augmente la charge à analyser à chaque cycle du processus en ajoutant l'incrément à l'incrément de charge analysé précédemment. L'incrément est constant jusqu'à ce que le critère d'interruption soit atteint.

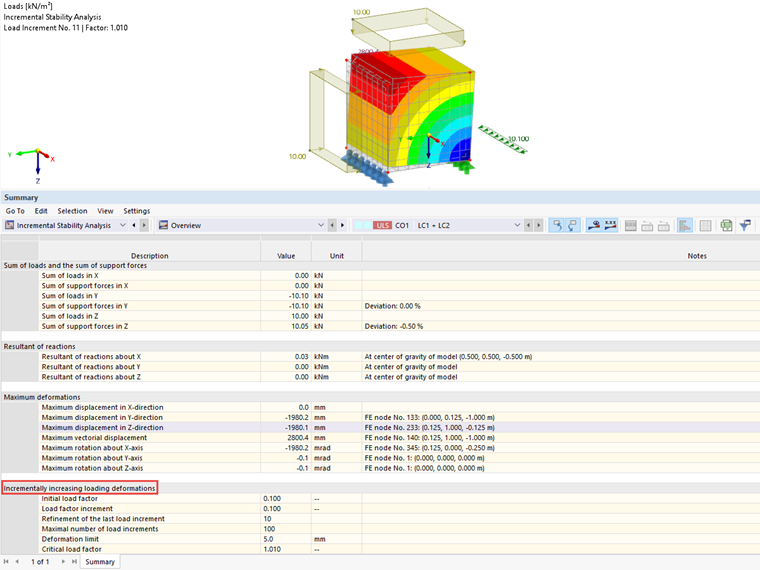

Il est impossible de déterminer un facteur de charge exact selon le critère d'interruption en raison de la taille constante des incréments. Le logiciel affiche finalement un facteur de charge approximatif à partir du dernier incrément de charge auquel un équilibre a pu être trouvé pour le modèle. Le facteur de charge est calculé dans le tableau « Analyse de stabilité par incrément | Aperçu | Résumé » dans la situation de charge respective. Lorsque le dernier incrément de charge est raffiné, l'incrément initial Δk est divisé par la valeur de raffinement une fois le critère d'interruption atteint et le processus est réitéré à partir du dernier incrément de charge utilisé jusqu'à ce qu'il soit à nouveau interrompu. Le facteur de charge est donc plus précis en raison de l'incrément plus faible.
Le critère d'interruption du processus est le point auquel le programme ne peut plus trouver d'équilibre pour la charge appliquée (théorie du second ordre). Vous pouvez en outre spécifier l'interruption en activant une déformation maximale sur un nœud spécifique.

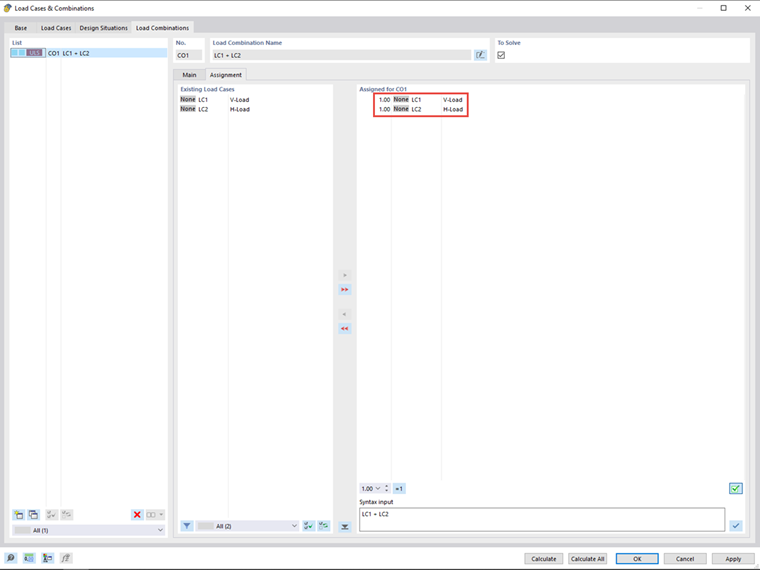

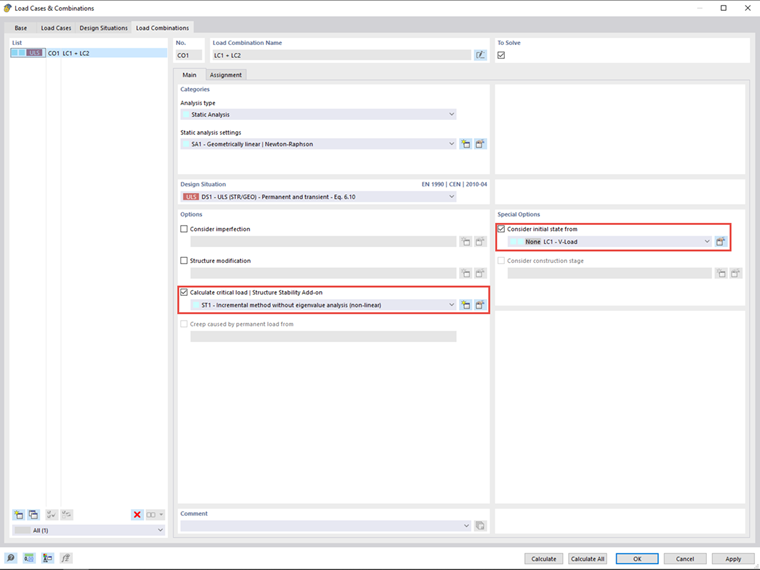

Étant donné qu'en réalité certaines composantes de la force restent constantes quelle que soit l'action (par exemple, le poids propre, la précontrainte, etc.), RFEM offre une option pour les combinaisons de charges afin d'appliquer une composante de charge fixe pour la charge augmentant progressivement. La charge fixe peut être un cas de charge ou une combinaison de charges et est définie par l'état initial. Il convient de noter que la composante de charge fixe doit également faire partie de la combinaison de charges à analyser.
En général, lorsque vous utilisez des états initiaux, il convient également de noter qu'ils doivent être calculés selon la même théorie de calcul que le cas de charge ou la combinaison de charges dans laquelle ils sont utilisés.

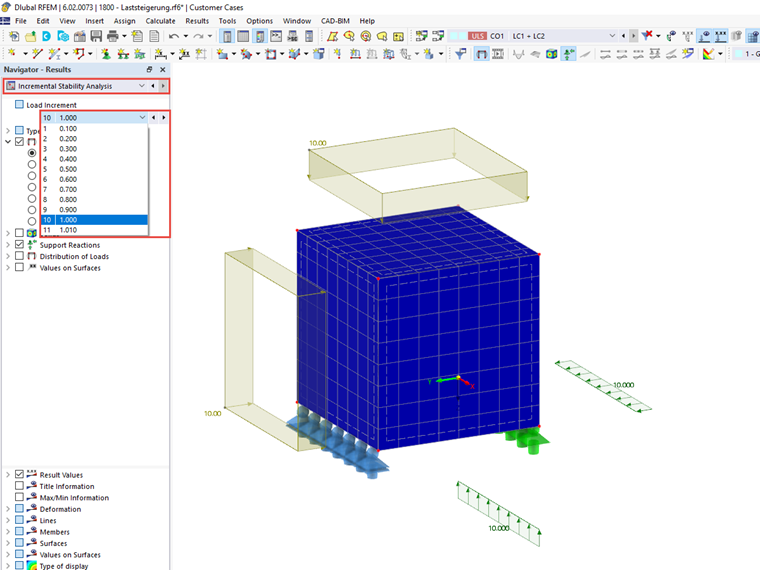

Si les résultats intermédiaires des incréments de charge actifs présentent un intérêt en plus du facteur de charge final, vous pouvez utiliser les cas de charge et la fonction de combinaison de charges « Enregistrer les résultats de tous les incréments de charge » pour afficher les résultats intermédiaires. Des options correspondantes sont disponibles dans la fenêtre du panneau et dans les tableaux de résultats.
