Análise de estabilidade com incremento de carga gradual

Posso aumentar gradualmente a carga no RFEM 6 ou no RSTAB 9?


Resposta:

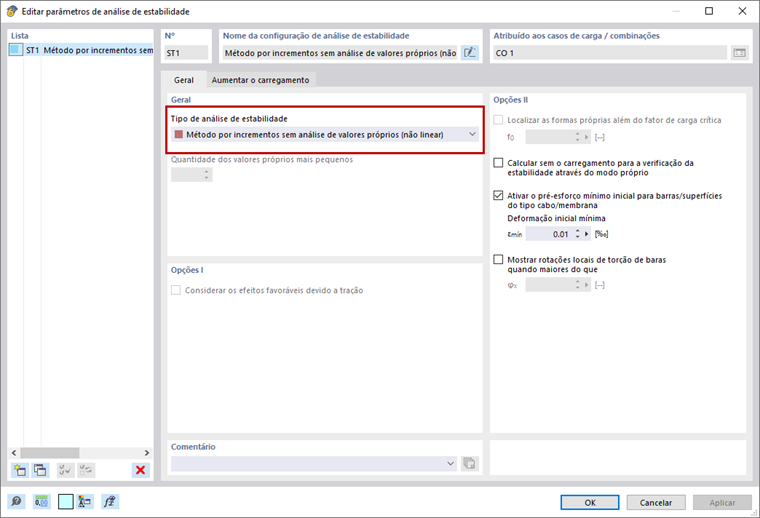

Sim, isso é possível com o módulo Estabilidade da estrutura.

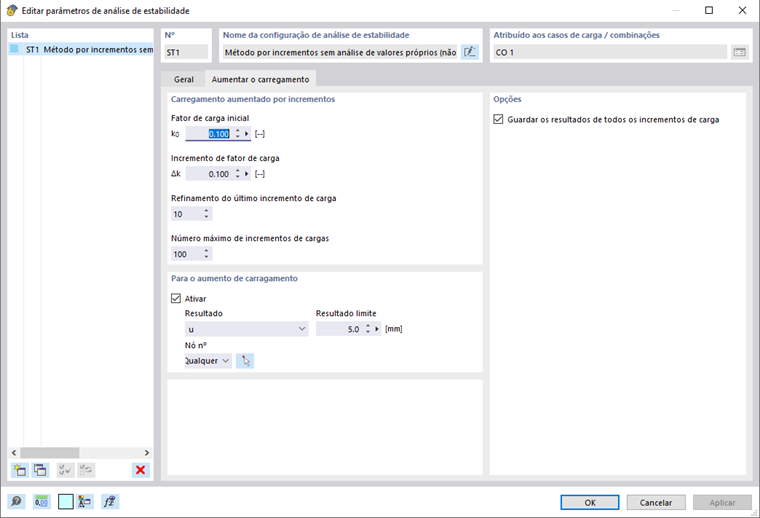

A função "Carga aumentada por incrementos" para casos e combinações de carga pode aumentar gradualmente o nível de carga atribuído e procurar um equilíbrio para cada incremento de carga. O fator de carga 1,0 corresponde a 100% da carga definida. A carga definida é utilizada para casos de carga e a combinação de casos de carga multiplicada por coeficientes parciais de segurança é utilizada para combinações de cargas. A configuração de detalhes da função define o nível de carga inicial k0, o valor do aumento de carga incremental Δk, o refinamento do último incremento de carga, o critério de interrupção e a situação de carga inicial estática.

O incremento de carga inicial k0 define o início do processo. Esta entrada é independente da entrada de caso de carga puro e da combinação de cargas e pode ser superior ou inferior a 1,0. O programa emite sempre todos os resultados com base no nível de carga 1.0 no âmbito da análise estática e também realiza o cálculo com cargas que aumentam gradualmente na análise de estabilidade por incrementos.

A carga incremental é especificada pelo incremento de carga Δk. Com cada ciclo de processo, o programa aumenta a carga a ser analisada adicionando um incremento ao incremento de carga anteriormente analisado. O incremento é constante até que o critério de interrupção seja alcançado.

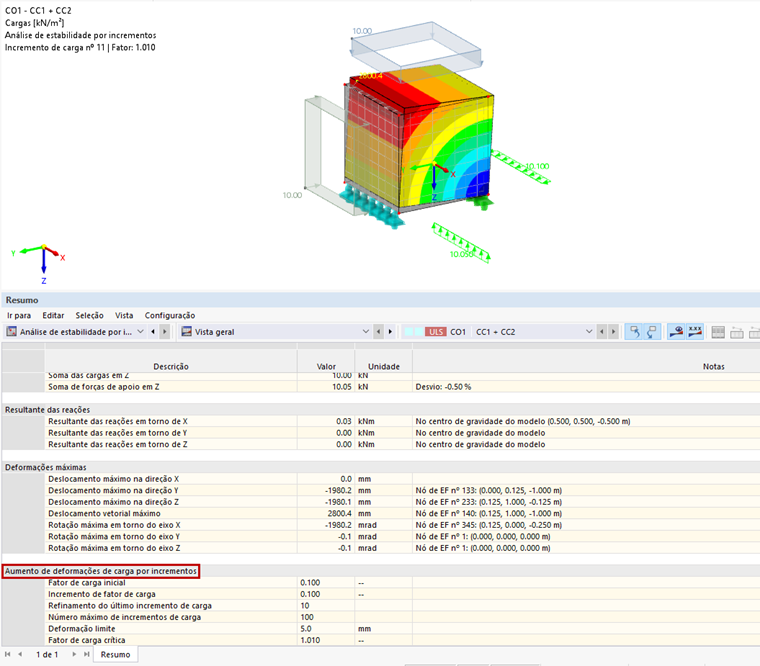

Devido ao tamanho do incremento constante, não é possível determinar um fator de carga exato de acordo com o critério de interrupção. Por fim, o programa mostra o fator de carga aproximado com base no último incremento de carga onde é possível encontrar um equilíbrio para o modelo. O fator de carga é calculado na tabela "Análise de estabilidade por incrementos | Vista geral | Resumo" na respetiva situação de carga. Ao especificar o refinamento do último incremento de carga, o incremento inicial Δk é dividido pelo valor de refinamento após atingir o critério de interrupção e o processo é repetido a partir do último incremento de carga funcional até ocorrer uma nova interrupção. Devido ao incremento menor, o fator de carga resultante é mais preciso.

O critério de interrupção para o processo é basicamente o ponto no qual o programa não consegue encontrar um equilíbrio para a carga aplicada (análise de segunda ordem). Além disso, pode especificar a interrupção ativando a deformação máxima num nó específico.

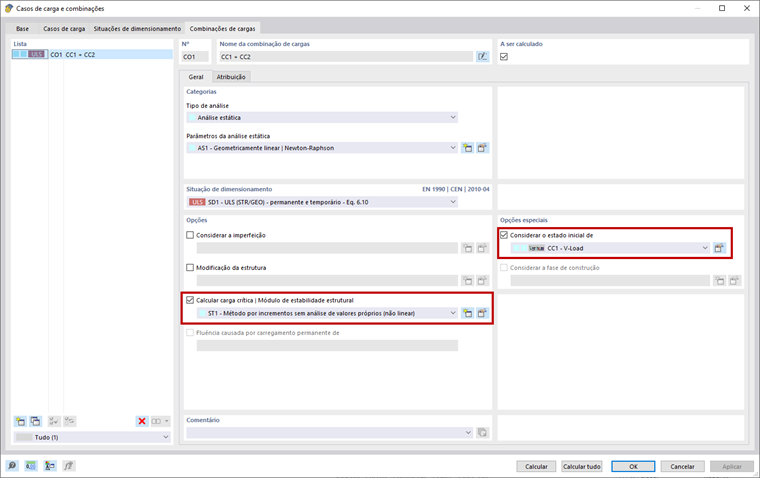

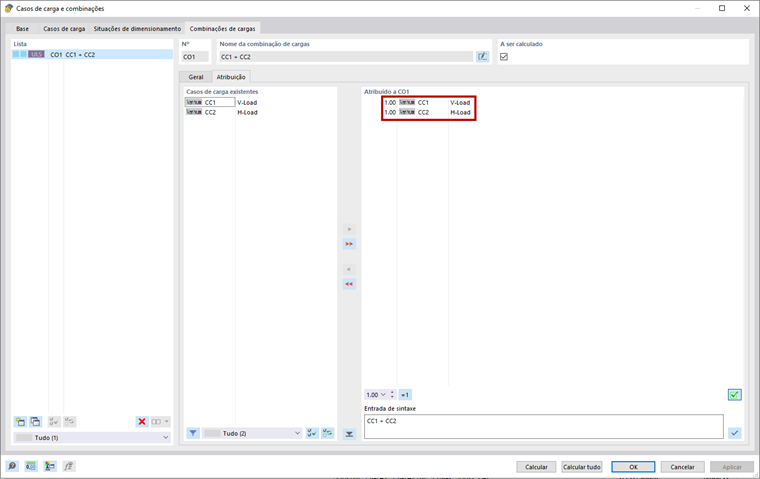

Uma vez que na realidade determinados componentes da força permanecem constantes independentemente da ação (por exemplo, peso próprio, pré-esforço etc.), o RFEM oferece a possibilidade de combinações de cargas para aplicar um componente de carga fixo para a carga que aumenta por incrementos. A carga fixa pode ser um caso de carga ou uma combinação de cargas e é definida pelo estado inicial. De notar, que o componente de carga fixa também tem de fazer parte da combinação de cargas a ser analisada.

Geralmente, ao utilizar os estados iniciais, também deve ser considerado que estes devem ser calculados de acordo com a mesma teoria de cálculo do caso de carga ou da combinação de cargas onde foram utilizados.

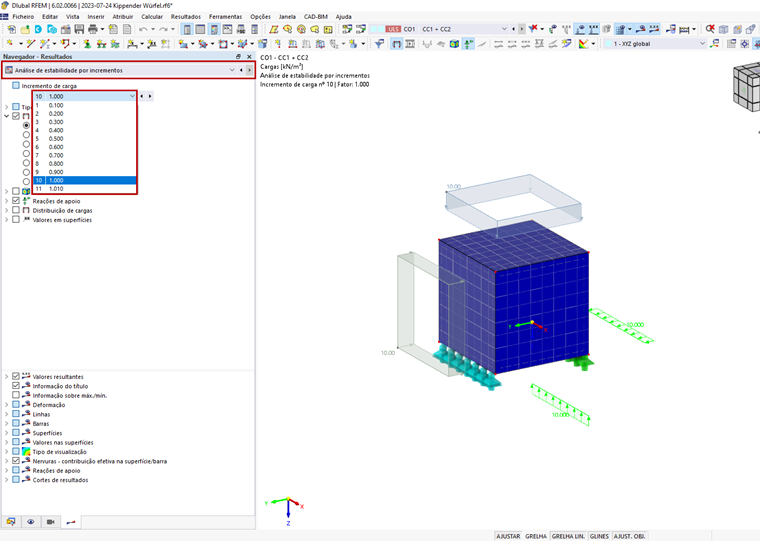

Se, além do fator de carga final, os resultados intermédios dos incrementos de carga ativos forem relevantes, é possível utilizar a função "Guardar os resultados de todos os incrementos de carga" para casos de carga e combinações de carga e, assim, apresentar os resultados intermédios. As opções correspondentes estão disponíveis na janela do painel e nas tabelas de resultados.



;
