Точки результатов поверхности

Как задать пользовательские точки для значений результатов на поверхностях в RFEM 6?

Ответ:

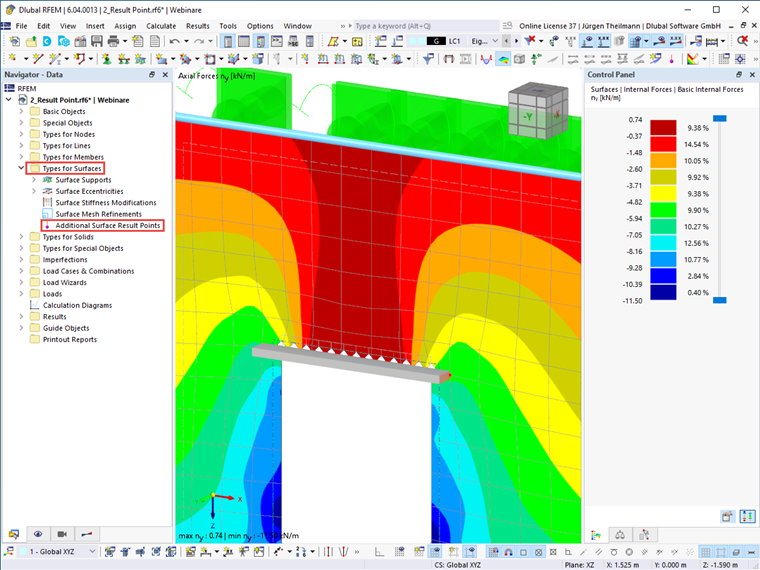

Чтобы в дополнение к значениям результатов в точках сетки и в узлах сетки КЭ можно было оценивать также пользовательские точки, в RFEM 6 предусмотрена возможность задавать «Точки результата». Они находятся в разделе «Результирующие объекты».

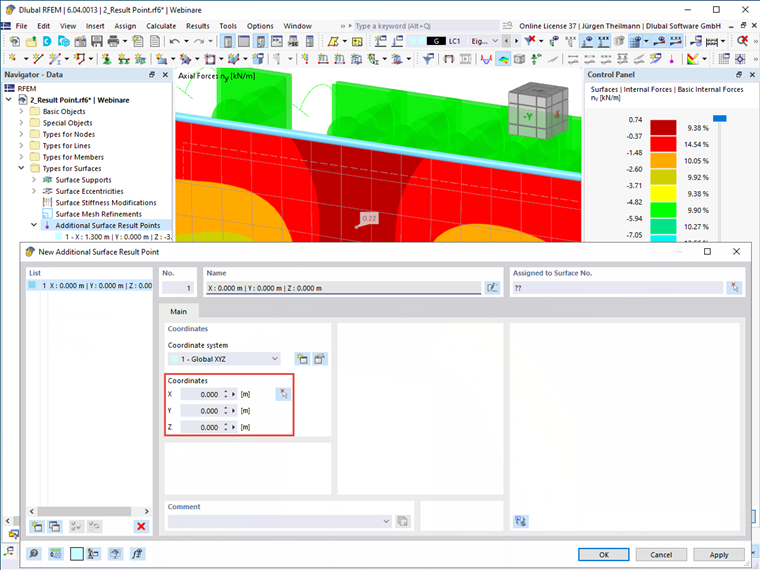

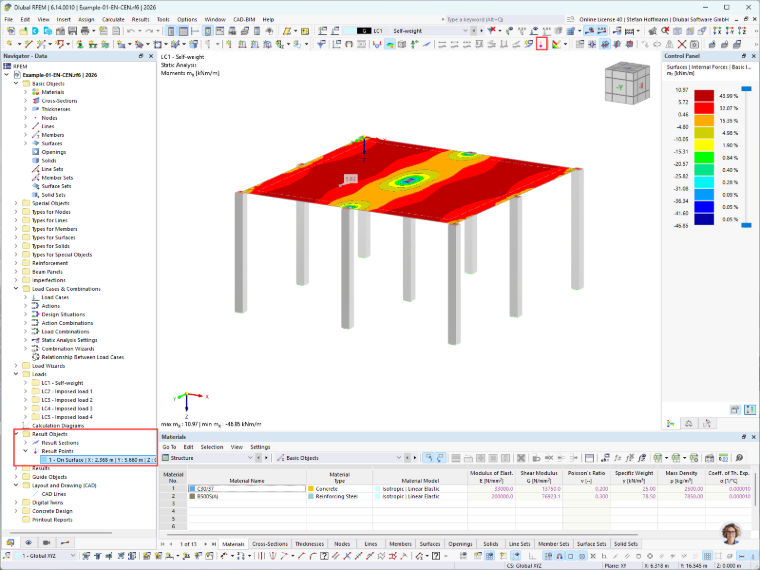

Вставка точки результата
Вставка точки результата

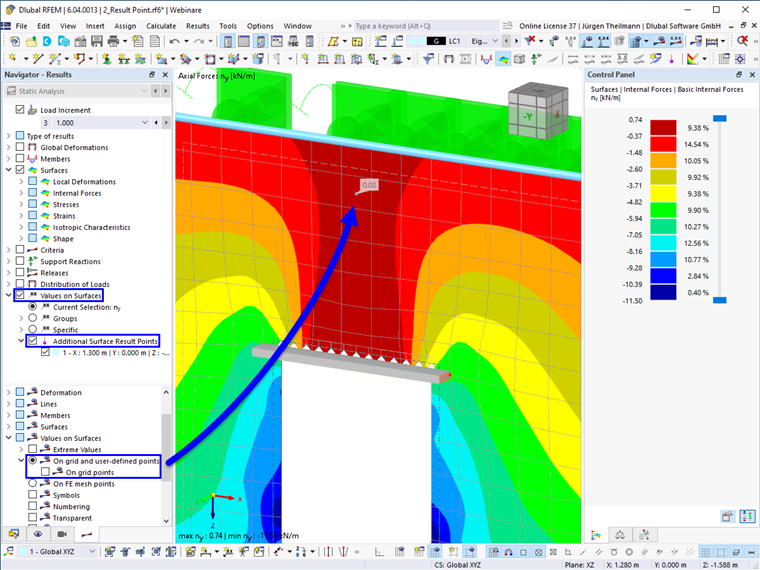

После расчета вы можете отобразить значения в пользовательских точках результата с помощью соответствующих возможностей 'Навигатора - Результаты'. При отображении значений в узлах сетки КЭ дополнительные точки результатов поверхности отключены.

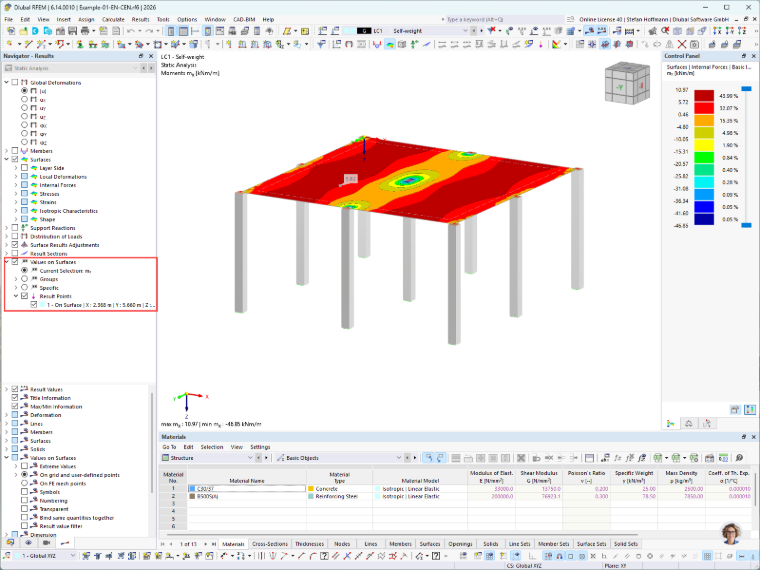

Отображение значений от Точки результата
Изображение значений точки результата

Задание результирующих объектов невозможно в проволочной модели, так как в этом случае только штриховая линия поверхностей может быть распознана как местоположение.

;
