面结果点

在 RFEM 6 中如何为面上的结果值设置用户自定义点？

回复:

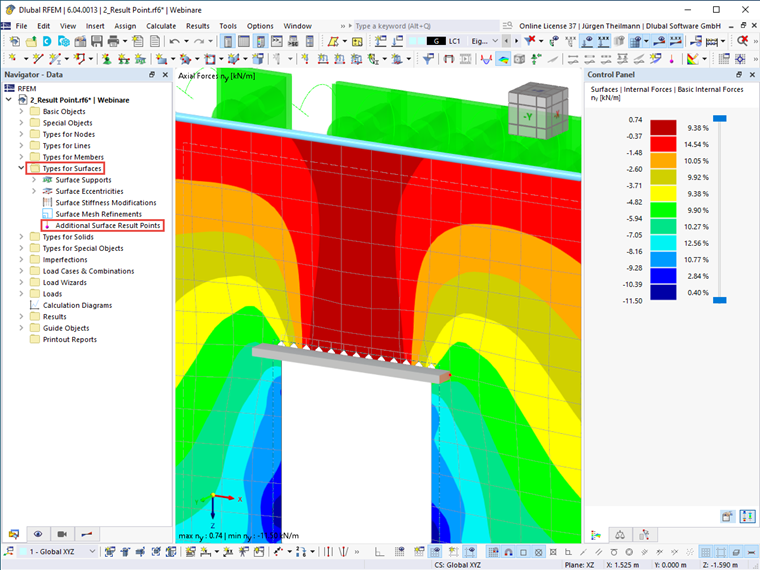

为了除了栅格点和有限元网格节点上的结果值外，还可以评估用户自定义的点，可以在 RFEM 6 中指定“附加面结果点”选项。 Diese befinden sich unter den "Typen für Flächen", zu sehen in Bild 01.

FAQ 005432 | 在 RFEM 6 中如何为面上的结果值设置用户自定义点？
1 导航器数据中的附加面结果点

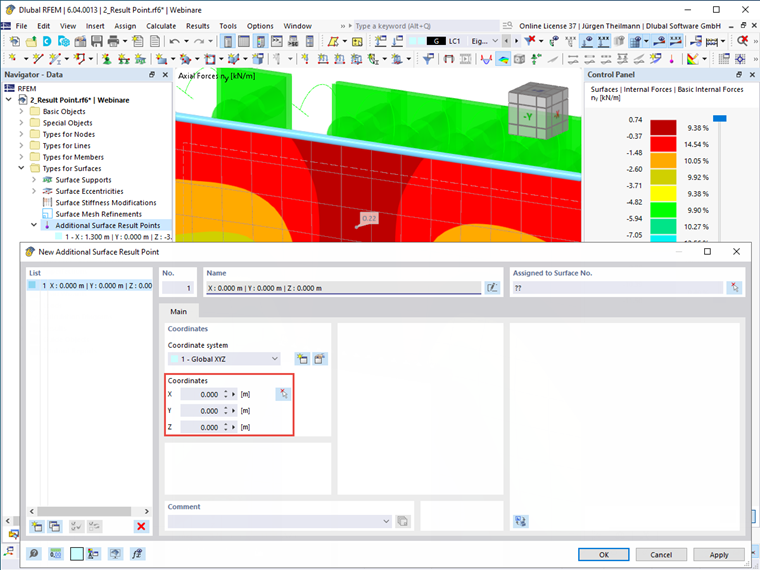

Die Koordinaten für diese Punkte können im Dialog direkt eingegeben oder auch im Modell gepickt werden, siehe Bild 02. Außerdem ist die Fläche zuzuweisen, deren Ergebniswerte dargestellt werden sollen.

FAQ 005432 | 在 RFEM 6 中如何为面上的结果值设置用户自定义点？
2 定义新的面结果点

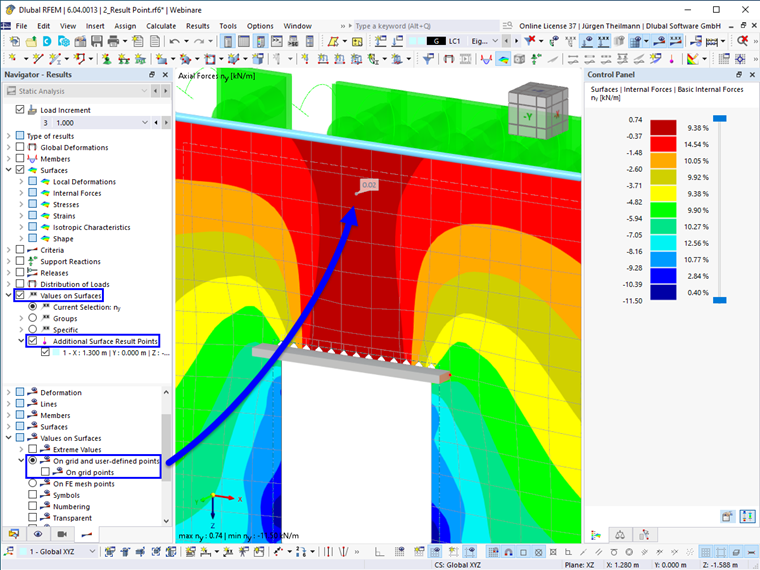

Im Navigator-Ergebnisse (obere Hälfte) kann die Anzeige für die manuell gesetzten Ergebniswerte einzeln aktiviert und deaktiviert werden. In der unteren Hälfte des Ergebnisnavigators kann die Anzeige für Rasterpunkte und/oder Flächenergebnispunkte eingestellt werden, siehe Bild 03.

FAQ 005432 | 在 RFEM 6 中如何为面上的结果值设置用户自定义点？
3 通过结果导航器显示面的结果点

Bei Darstellung der Werte in FE-Netzpunkten sind die zusätzlichen Flächenergebnispunkte deaktiviert.

;
