4. Januar 2024

Flächenergebnispunkte

Wie kann ich in RFEM 6 benutzerdefinierte Punkte für Ergebniswerte an Flächen setzen?


Antwort:

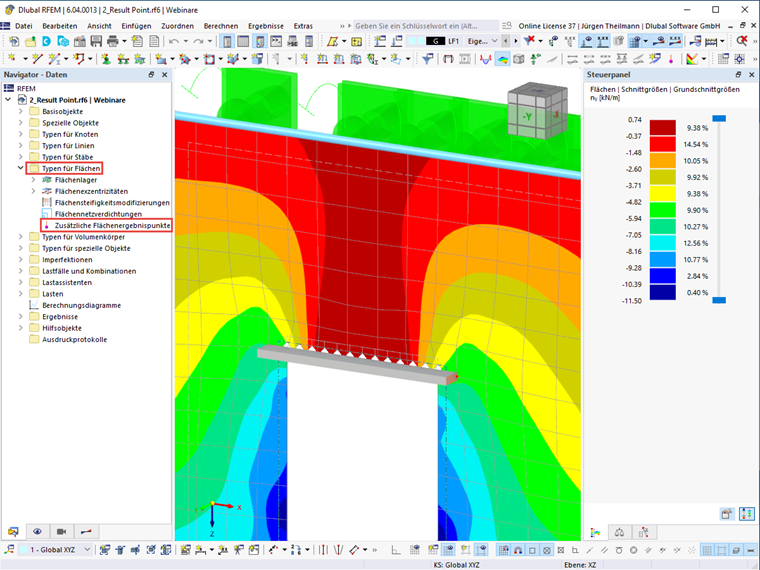

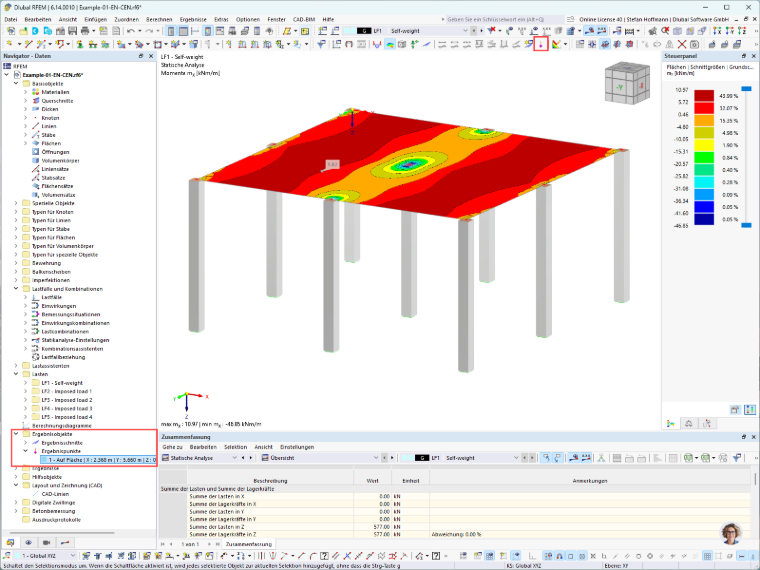

Um zusätzlich zu den Ergebniswerten an Rasterpunkten und an den FE-Netzknoten auch benutzerdefinierte Punkte auswerten zu können, gibt es in RFEM 6 die Möglichkeit, "Zusätzliche Flächenergebnispunkte" zu setzen. Diese befinden sich unter den "Typen für Flächen", zu sehen in Bild 01.

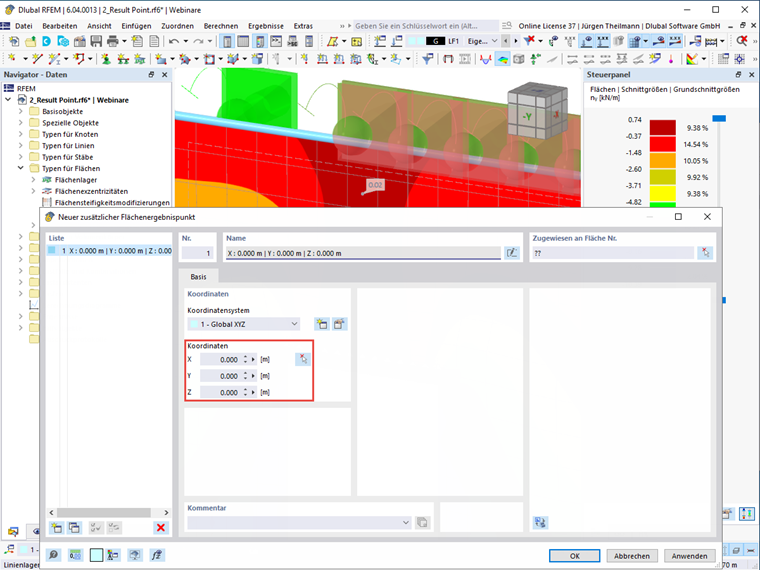

Die Koordinaten für diese Punkte können im Dialog direkt eingegeben oder auch im Modell gepickt werden, siehe Bild 02. Außerdem ist die Fläche zuzuweisen, deren Ergebniswerte dargestellt werden sollen.

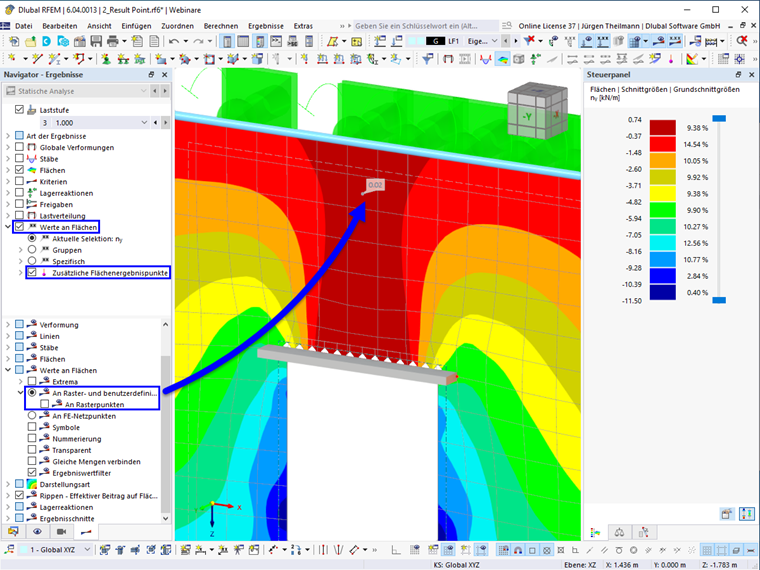

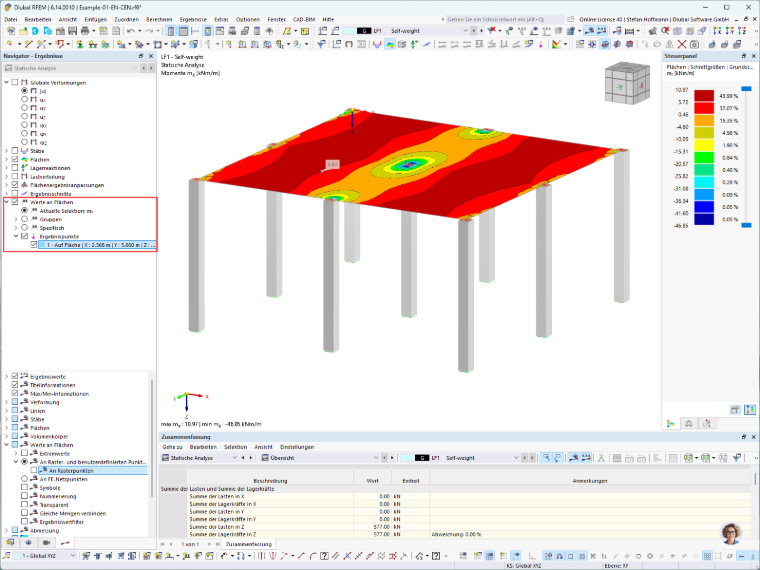

Im Navigator-Ergebnisse (obere Hälfte) kann die Anzeige für die manuell gesetzten Ergebniswerte einzeln aktiviert und deaktiviert werden. In der unteren Hälfte des Ergebnisnavigators kann die Anzeige für Rasterpunkte und/oder Flächenergebnispunkte eingestellt werden, siehe Bild 03.

Bei Darstellung der Werte in FE-Netzpunkten sind die zusätzlichen Flächenergebnispunkte deaktiviert.
