Punti di risultati della superficie

Come posso impostare punti definiti dall'utente per i valori dei risultati sulle superfici in RFEM 6?


Risposta:

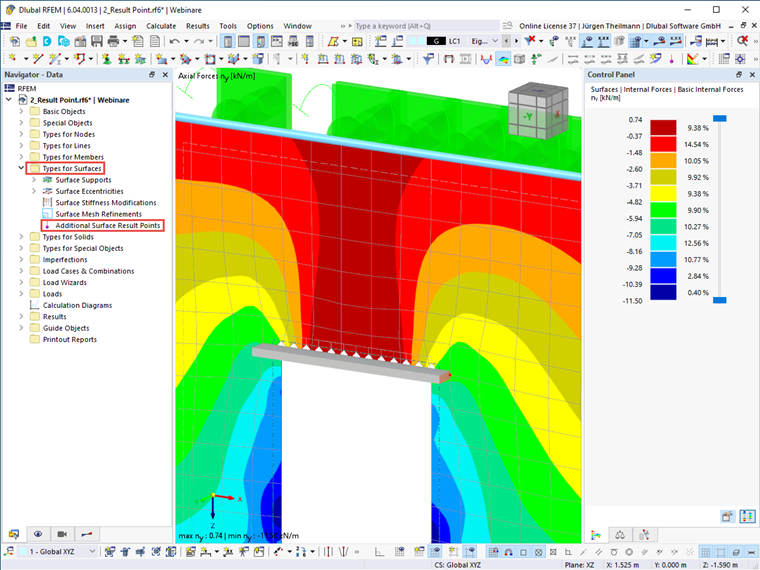

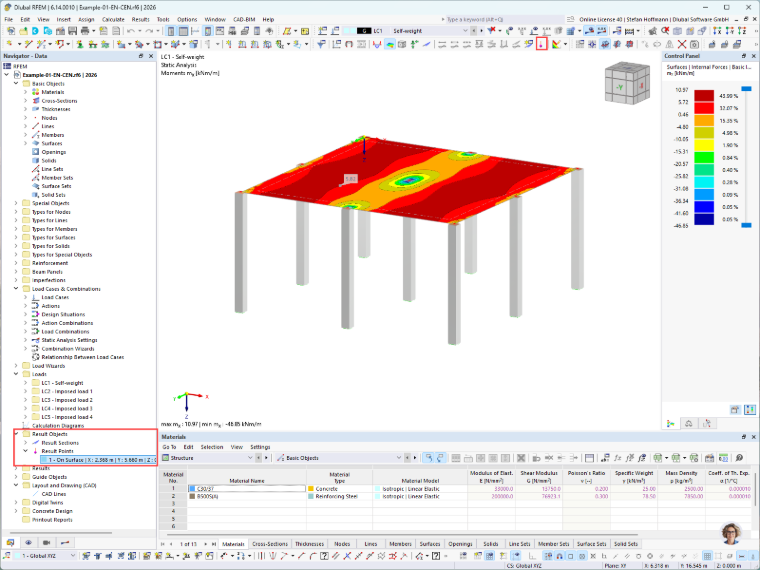

Per valutare i punti definiti dall'utente oltre ai valori dei risultati sui punti della griglia e sui nodi della mesh EF, c'è la possibilità di impostare "Punti risultati aggiuntivi della superficie" in RFEM 6. Si trovano in "Tipi per superfici" mostrato nell'Immagine 01.

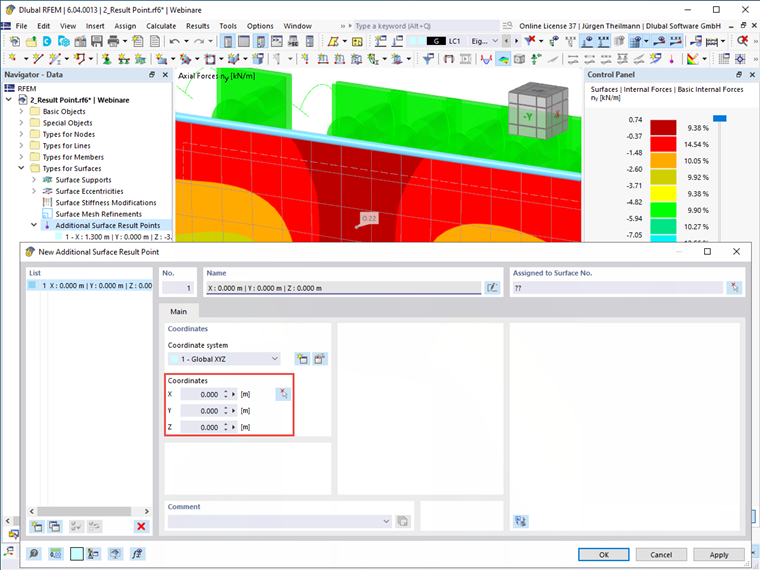

Le coordinate per questi punti possono essere inserite direttamente nella finestra di dialogo o selezionate nel modello; vedere l'Immagine 02. Inoltre, è necessario assegnare la superficie di cui si desidera visualizzare i valori dei risultati.

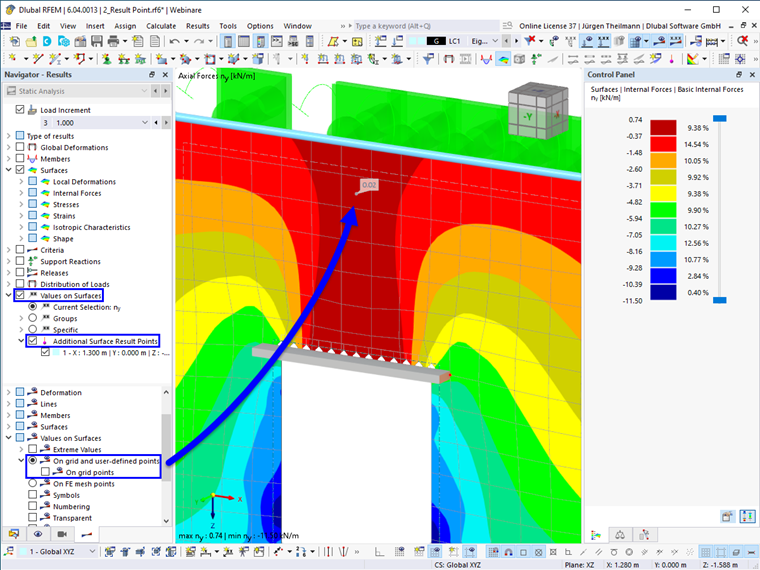

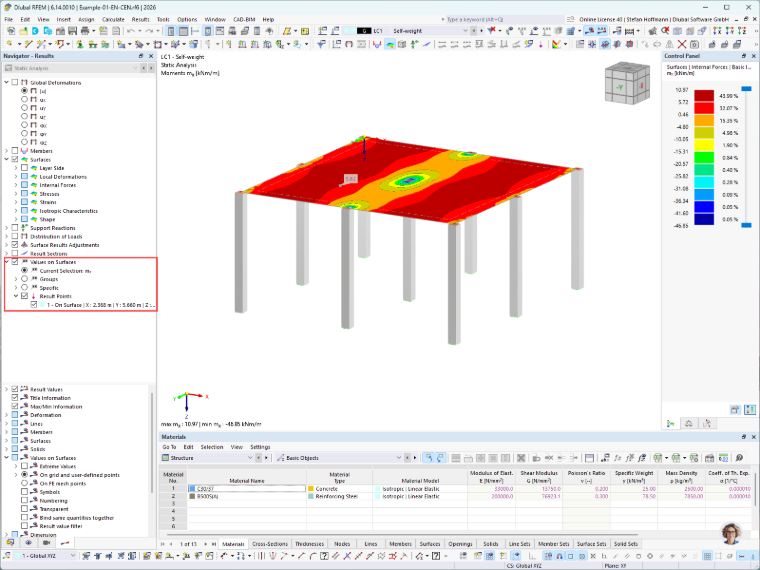

Nel navigatore Risultati (metà superiore), è possibile attivare e disattivare la visualizzazione dei valori dei risultati specificati manualmente. Nella metà inferiore del navigatore Risultati, è possibile impostare la visualizzazione dei punti della griglia e/o dei risultati della superficie; vedere la Figura 03.

Quando si visualizzano i valori nei punti della mesh EF, i punti risultanti aggiuntivi della superficie sono disattivati.


Autore

Il signor Theilmann fornisce supporto tecnico per i clienti di Dlubal Software e si prende cura delle loro richieste.
