Аддон Устойчивость конструкции не зависит от настроек в аддоне Расчёт стальных конструкций. Общий расчёт всей конструкции на устойчивость выполняется в зависимости от способа создания модели. Настройка граничных условий используется только для проектирования в аддоне Расчёт стальных конструкций.

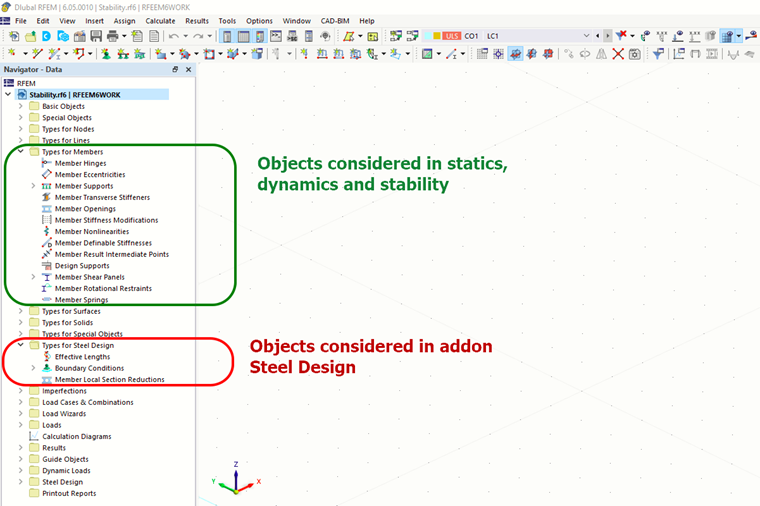

Если вы хотите закрепить, например, верхнюю полку, рекомендуется использовать объекты из Типы стержней → Опоры стержней → Область сдвига. Эти объекты отражаются в результатах аддонов для динамики и устойчивости.

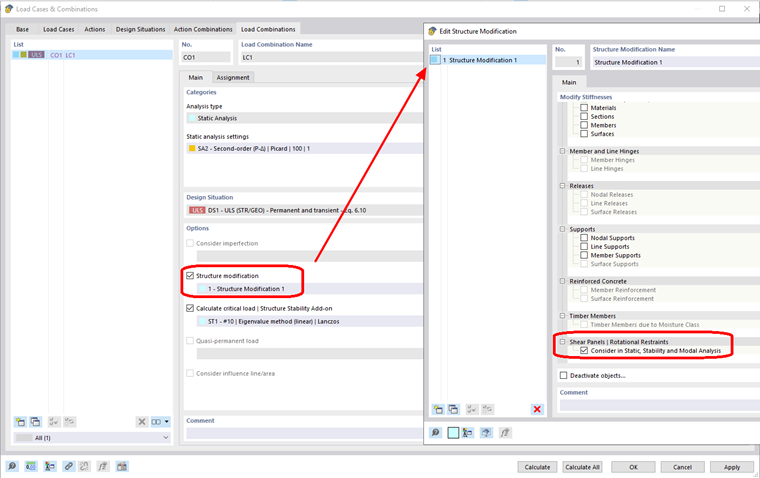

Чтобы учесть область сдвига, необходимо активировать эту опцию модификации конструкции для выбранных загружений или сочетаний нагрузок.
Настройка опоры полки двутавровой балки для расчёта в аддоне Устойчивость конструкции
В аддоне Расчёт стальных конструкций я установил граничные условия так, чтобы полка двутавровой балки была закреплена от горизонтального перемещения. Затем я рассчитал коэффициенты критической нагрузки с помощью аддона Устойчивость конструкции, но это не повлияло на значение коэффициента критической нагрузки. В чём причина?
