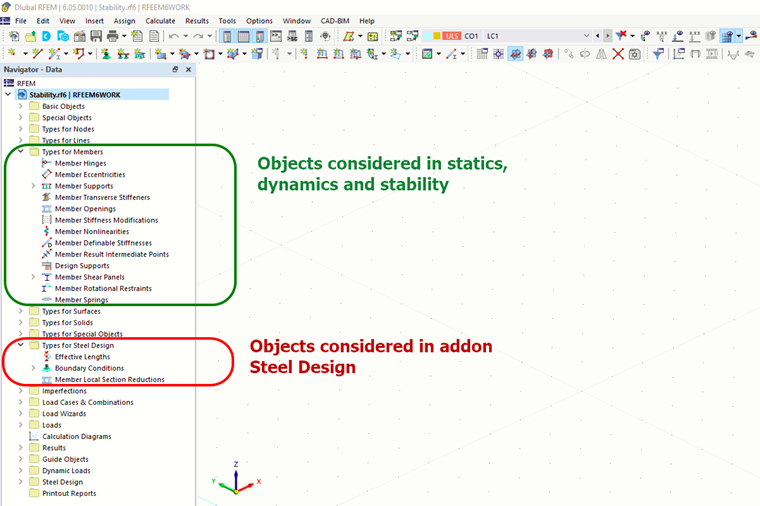

El complemento Estabilidad de la estructura no depende de la configuración en el complemento Cálculo de acero. Es un análisis de estabilidad global de toda la estructura, dependiendo de cómo se cree el modelo. La configuración de Condiciones de contorno se usa puramente para el cálculo en el complemento Cálculo de acero.

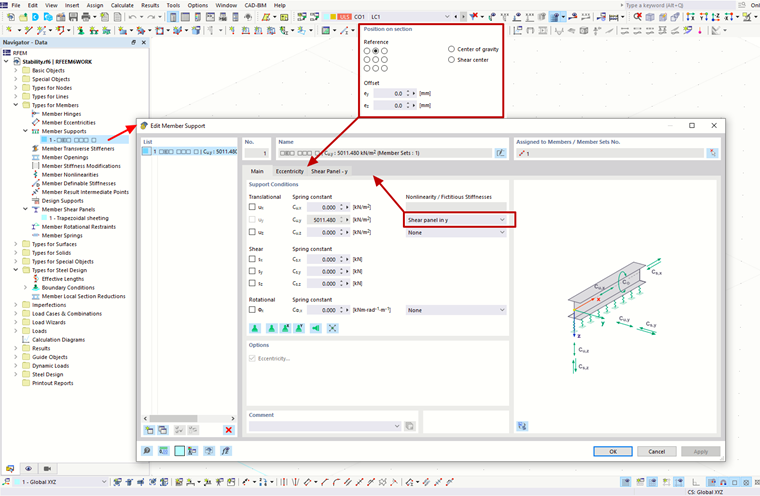

Si desea mantener el ala superior, por ejemplo, recomendamos usar objetos de la carpeta Tipos para barras> Apoyos en barras> Panel de cortante. Estos objetos se reflejan en los resultados de los complementos dinámicos y de estabilidad.

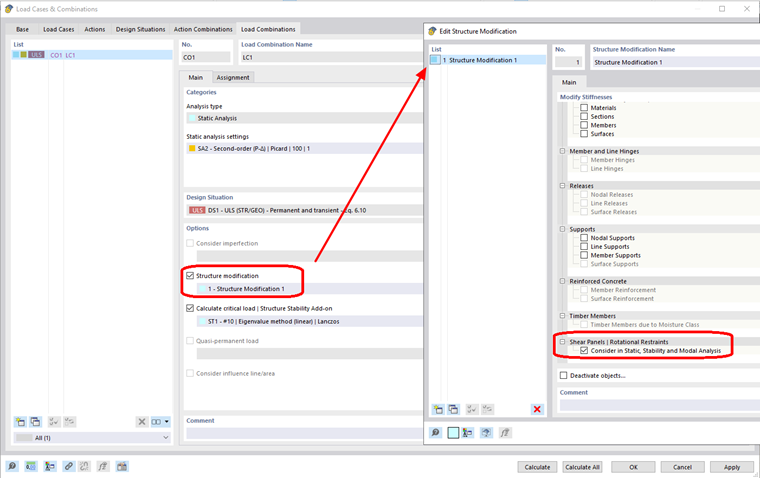

Para que se tenga en cuenta el campo de cortante, se debe activar mediante una modificación estructural para los casos de carga o combinaciones de carga seleccionados.
Configuración del apoyo del ala I de la viga para el cálculo en el complemento Estabilidad de la estructura
Como parte del complemento Cálculo de acero, he establecido las condiciones de contorno para que el ala de la viga en I se mantenga contra el desplazamiento horizontal. Luego, calculé los factores de carga crítica utilizando el complemento Estabilidad de la estructura, pero el apoyo no se vio afectado por el factor de carga crítica. ¿Cuál es el motivo?
