Le module complémentaire Stabilité de la structure ne dépend pas des paramètres du module complémentaire Vérification de l'acier. Il s'agit d'une analyse de stabilité globale de l'ensemble de la structure, qui dépend de la manière dont le modèle est créé. Le paramètre Conditions aux limites est utilisé uniquement pour la vérification dans le module complémentaire Vérification de l'acier.

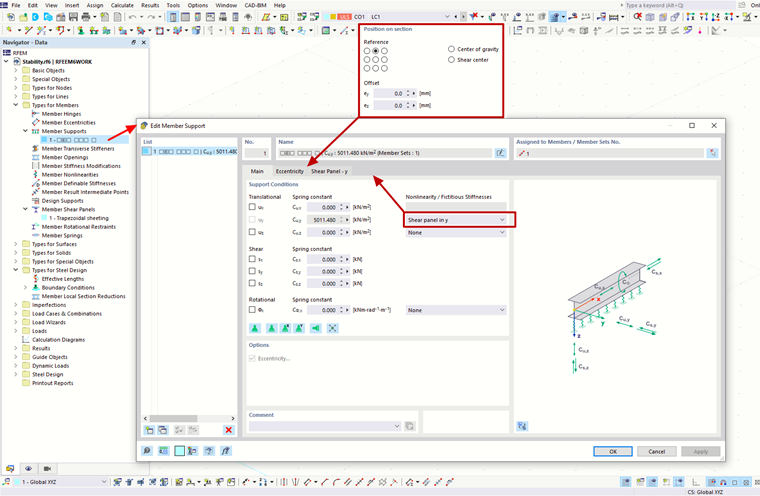

Si vous souhaitez par exemple conserver la semelle supérieure, il est recommandé d'utiliser des objets du dossier Types pour les barres → Appuis de barre → Panneau de cisaillement. Ces objets sont affichés dans les résultats des modules complémentaires d'analyse dynamique et de stabilité.

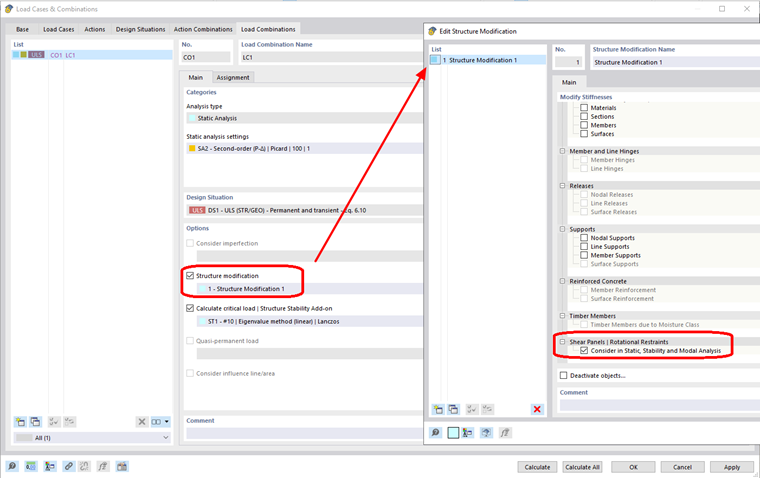

Pour que le panneau de cisaillement soit pris en compte, il doit être activé à l'aide d'une modification structurelle pour les cas de charge ou les combinaisons de charges sélectionnés.
Définition de l'appui de la semelle de la poutre en I pour la vérification dans le module complémentaire Stabilité de la structure
Dans le cadre du module complémentaire Vérification de l'acier, j'ai défini les conditions aux limites de façon à ce que la semelle I de la poutre soit maintenue contre le déplacement horizontal. J'ai ensuite calculé les facteurs de charge critiques à l'aide du module complémentaire Stabilité de la structure, mais le support n'a pas été affecté par le facteur de charge critique. Pourquoi ?
Ingénieurs Martinec s'occupe du service client et des licences étudiantes au bureau tchèque.
La boîte de dialogue « Modifier la section » permet d'afficher les modes de flambement selon la méthode des bandes finies (FSM) comme graphique tridimensionnel.
- La vérification de cinq types de systèmes résistants aux forces sismiques (SFRS) comprend les portiques spéciaux résistants à la flexion (SMF), les portiques intermédiaires résistants à la flexion (IMF), les portiques ordinaires résistants à la flexion (OMF), les portiques à contreventement concentrique ordinaire (OCBF) et les portiques à contreventement concentrique spéciaux (SCBF )
- Vérification de la ductilité des rapports largeur-épaisseur pour les âmes et les semelles
- Calcul de la résistance et de la rigidité requises pour le contreventement de stabilité des poutres
- Calcul de l'espacement maximal pour le contreventement de stabilité des poutres
- Calcul de la résistance requise aux emplacements des articulations pour le contreventement de stabilité des poutres
- Calcul de la résistance requise du poteau avec l'option permettant de négliger tous les moments fléchissants, le cisaillement et la torsion pour l'état limite de sur-résistance
- Vérification des rapports d'élancement des poteaux et des contreventements
Le résultat de l'analyse de sismicité est divisé en deux sections : les exigences pour les barres et les exigences pour les assemblages.
Les « exigences pour la sismicité » incluent la résistance requise en flexion et la résistance au cisaillement requise de l'assemblage poutre-poteau pour les portiques résistants à la flexion. Elles sont répertoriées dans l'onglet « Assemblage de portiques résistants à la flexion par barre ». Pour les portiques contreventés, la résistance en traction requise de l'assemblage et la résistance en compression requise de l'assemblage du contreventement sont répertoriées dans l'onglet « Assemblage de contreventement par barre ».
Le logiciel affiche les vérifications effectuées dans des tableaux. Les détails de vérification affichent clairement les formules et les références à la norme.
Dans la section Vérification du béton offre la possibilité d'effectuer une vérification de la sismicité selon l'AISC 341-16 pour les barres en acier.
Cinq types SFRS (systèmes résistant aux forces sismiques) sont disponibles pour ce faire.
