L'add-on Stabilità delle strutture non dipende dalle impostazioni dell'add-on Verifica acciaio. È un'analisi di stabilità globale dell'intera struttura, a seconda di come viene creato il modello. L'impostazione delle condizioni al contorno è utilizzata esclusivamente per la verifica nell'add-on Verifica acciaio.

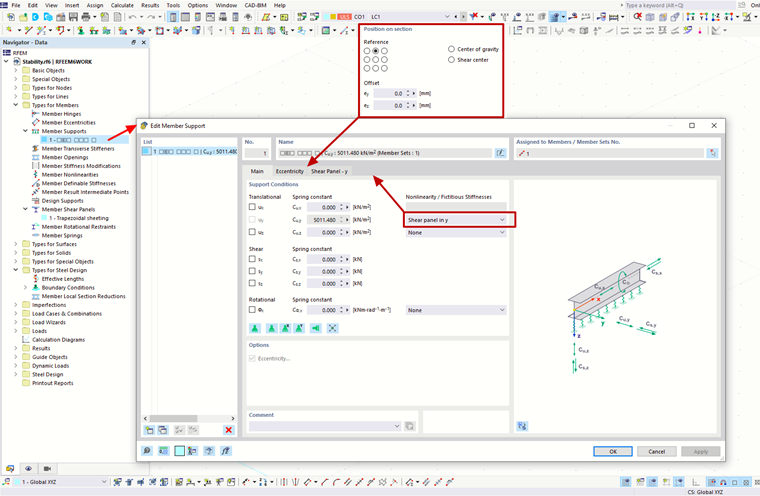

Se si desidera, ad esempio mantenere vincolata l'ala superiore, si consiglia di utilizzare oggetti dalla cartella Tipi per aste → Vincoli esterni delle aste → Pannello di taglio. Questi oggetti si riflettono nei risultati degli add-on di analisi dinamica e di stabilità.

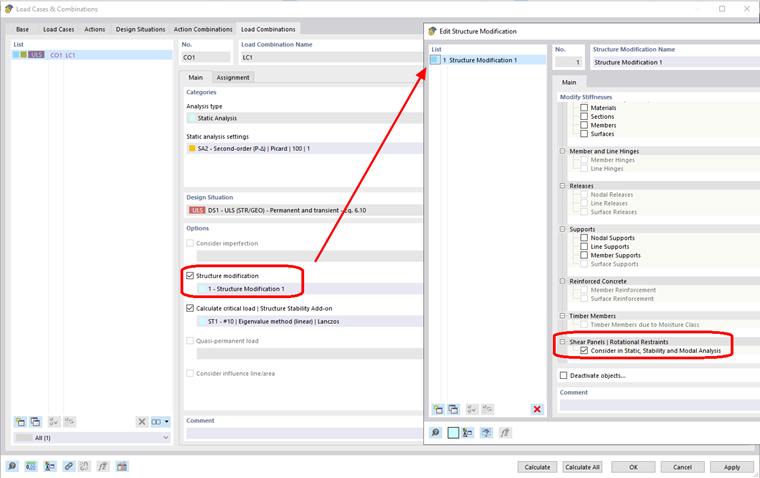

Affinché il pannello di taglio possa essere preso in considerazione, deve essere attivato tramite una modifica strutturale per i casi di carico o le combinazioni di carico selezionate.

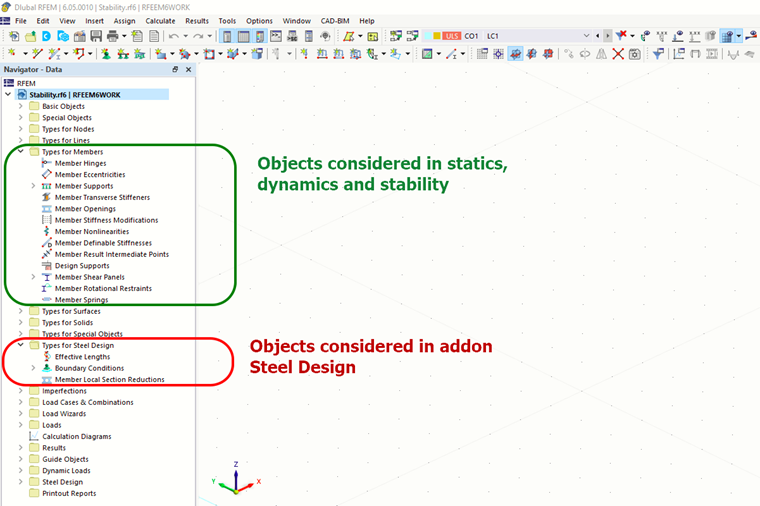

Impostazione del vincolo esterno dell'ala della trave a I per la verifica nell'add-on Stabilità delle strutture
Come parte dell'add-on Verifica acciaio, ho impostato le condizioni al contorno in modo che l'ala della trave a I sia vincolata contro lo spostamento orizzontale. Quindi, ho calcolato i coefficienti di carico critico utilizzando l'add-on Stabilità delle strutture, ma il vincolo esterno non è stato influenzato dal coefficiente di carico critico. Qual è il motivo?
![FAQ 005465 | Come parte dell'add-on Verifica acciaio, ho impostato le condizioni al contorno in modo che l'ala I della trave sia trattenuta contro lo spostamento orizzontale. [*S16592627*]](/it/webimage/048136/3767383/5465_en.png?mw=760&hash=3fa0e2d5dec02d22cf4756ab09b9e624d993ec5c)
![FAQ 005465 | Come parte dell'add-on Verifica acciaio, ho impostato le condizioni al contorno in modo che l'ala I della trave sia trattenuta contro lo spostamento orizzontale. [*S16592638*]](/it/webimage/048137/3767433/5465_2_en.png?mw=760&hash=2078ec58e86aa3d4769685d4fb8616d38d7120a6)
![FAQ 005465 | Come parte dell'add-on Verifica acciaio, ho impostato le condizioni al contorno in modo che l'ala I della trave sia trattenuta contro lo spostamento orizzontale. [*S16592665*]](/it/webimage/048139/3767464/5465_3_en.png?mw=760&hash=cdf7ff4cd0c88bbaa3c267d4a8a484c5adc62291)
