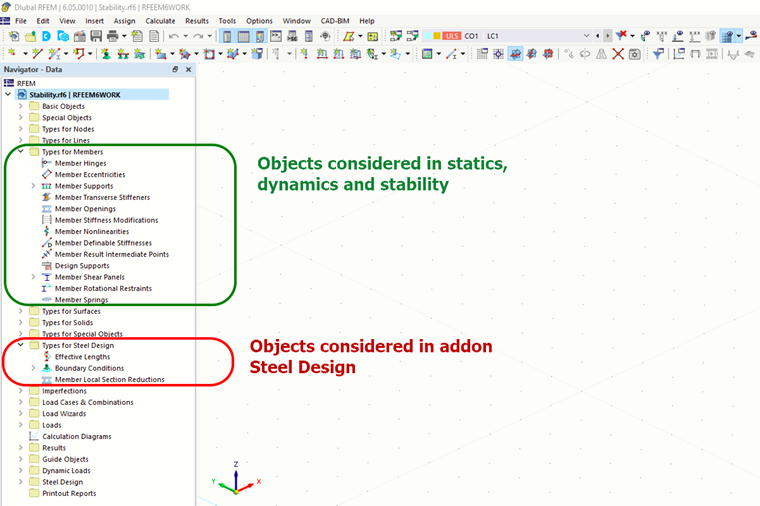

O módulo Estabilidade da estrutura não depende das configurações no módulo Dimensionamento de aço. Trata-se de uma análise de estabilidade global de toda a estrutura, dependendo de como o modelo é criado. A configuração Condições de fronteira é utilizada apenas para dimensionamentos no módulo Dimensionamento de aço.

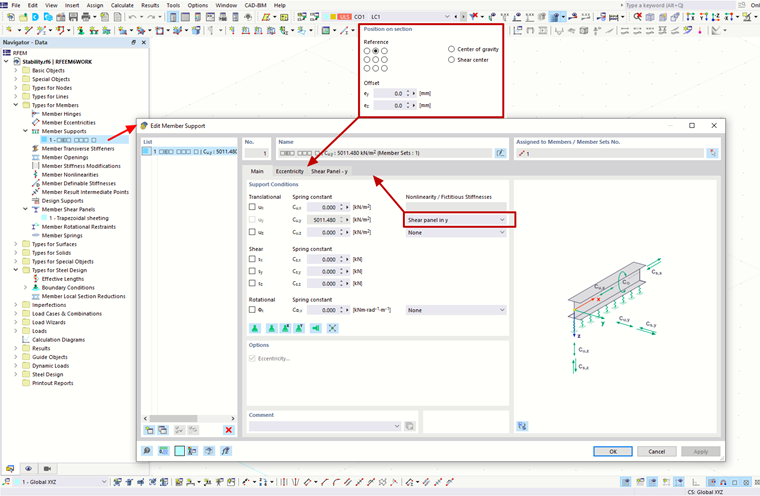

Se pretende manter o banzo superior, por exemplo, recomenda-se a utilização de objetos a partir de Tipos para barras → Apoios de barra → Painel de corte. Esses objetos refletem-se nos resultados dos módulos de análise dinâmica e de estabilidade.

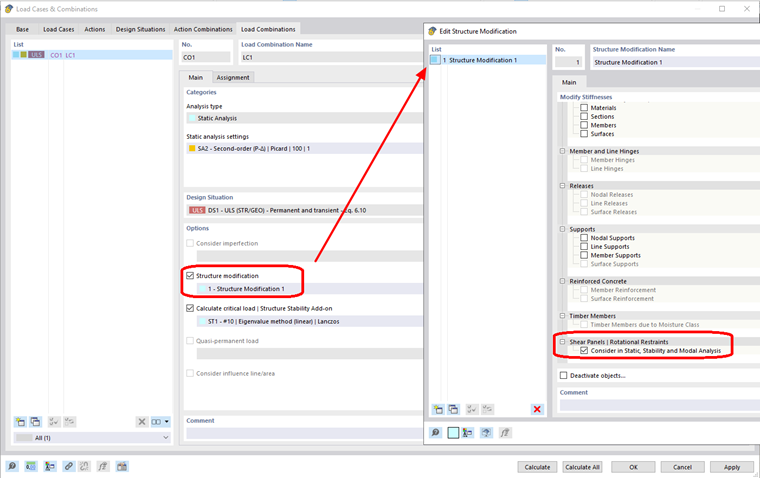

Para que o painel de corte seja considerado, é necessário ativar a opção da modificação estrutural para os casos de carga ou combinações de carga selecionados.
Configuração do apoio do banzo da viga em I para o dimensionamento no módulo Estabilidade da estrutura
No módulo Dimensionamento de aço, defini as condições de fronteira de modo que o banzo da viga em I seja mantido contra o deslocamento horizontal. Em seguida, calculei os fatores de carga crítica utilizando o módulo Estabilidade da estrutura, mas o apoio não foi afetado pelo fator de carga crítica. Qual é a razão para isso?
Resposta:
