Przyczyn tego błędu może być kilka:
Brakujące zbrojenie powierzchni
Brak zbrojenia w powierzchni, w której znajduje się węzeł przebicia.
Tutaj można przeczytać, jak utworzyć zbrojenie powierzchniowe: Zbrojenie powierzchni
Brakujące wymiary
W programie RFEM 6 geometria węzła przebicia jest zazwyczaj określana za pomocą przekroju połączonego elementu konstrukcyjnego (słup, ściana). Jeżeli strop lub płyta fundamentowa są obliczane niezależnie w ramach analizy pozycyjnej 2D, a zatem w modelu nie istnieją ściany lub słupy w postaci powierzchni lub prętów, program RFEM nie może automatycznie określić wymiarów elementu. W takim przypadku wymiary należy określić ręcznie:
Niepodparte węzły
W przypadku węzłów przebicia, które nie są utrzymywane przez podporę węzłową lub liniową, można zdefiniować wymiary połączonych elementów za pomocą konfiguracji stanu granicznego nośności.
Więcej informacji można znaleźć tutaj: Konfiguracja stanu granicznego nośności (przebicie)

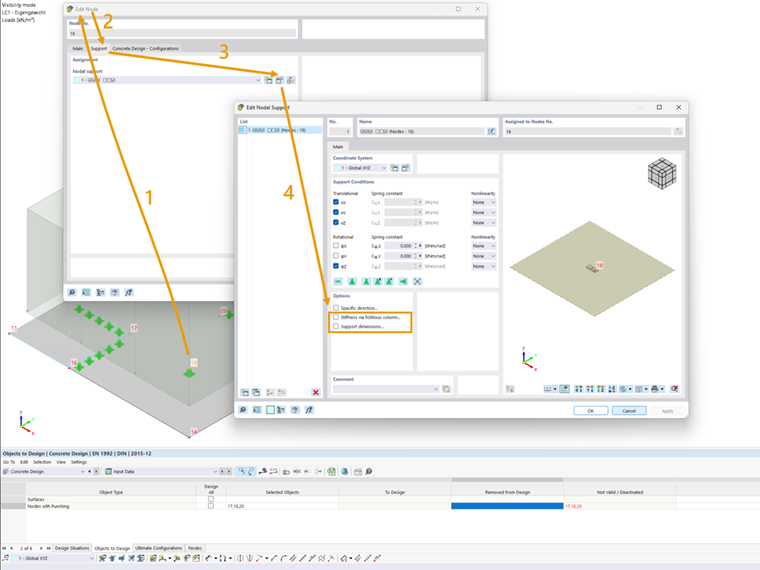

Podparte węzły
W przypadku węzłów przebicia, które są utrzymywane przez podporę węzłową lub liniową stanowiącą połączony element konstrukcyjny, wymiary można określić w ustawieniach podpory.
Więcej informacji można znaleźć tutaj:
Słup fikcyjny (podpora węzłowa) | Fikcyjna ściana (podpora liniowa)
Nieprawidłowe węzły
Jeżeli węzły przebicia znajdują się w środku obciążenia liniowego lub podpory liniowej, to przebicie nie występuje. Z tego względu węzły te nie są sklasyfikowane jako prawidłowe.
![Rozpiętości na podstawie Rysunku 5.2 z [1]](/pl/webimage/039540/3493372/01_Abmessungen_EN.png?mw=512&hash=3cc425f1463bd5981b358d5889e3109e07ae1233)
