Армирование поверхностей

С помощью типа 'Армирование поверхности' можно задать способ армирования поверхности арматурными стержнями или сетками.

Возможности ввода данных

Программа предоставляет несколько вариантов ввода армирования поверхности.

Контекстное меню навигатора

В 'Навигаторе - Данные' щелкните правой кнопкой мыши на категорию Армирование поверхности. Затем выберите в контекстном меню возможность « Новое армирование поверхности ».

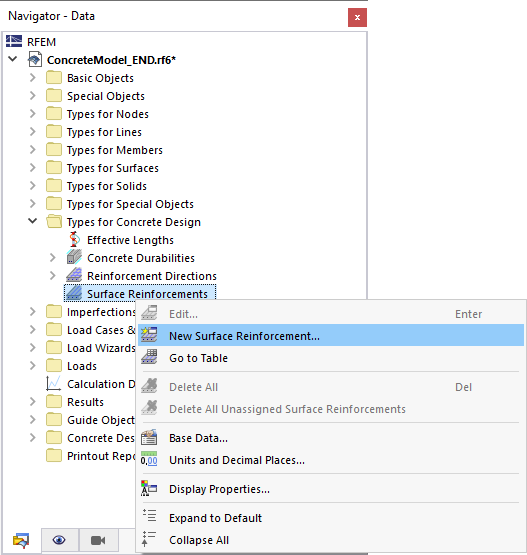

Задать армирование по площади с помощью контекстного меню навигатора

Таблица

В таблице задайте основную категорию « Конструкция » и подкатегорию « Типы расчёта железобетонных конструкций». Дважды щелкните на пустую строку в листе Армирование поверхности.

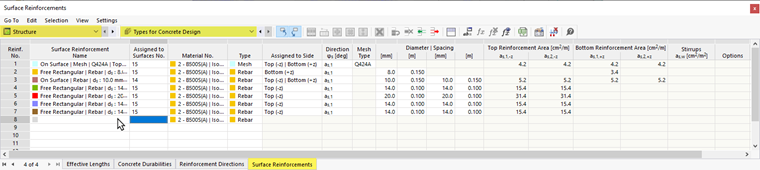

Задать армирование поверхности с помощью таблицы

Свойство поверхности

Вы можете создать новое армирование поверхности непосредственно в качестве свойства поверхности. Откройте диалоговое окно Изменить поверхность и переключитесь на вкладку Армирование поверхности.

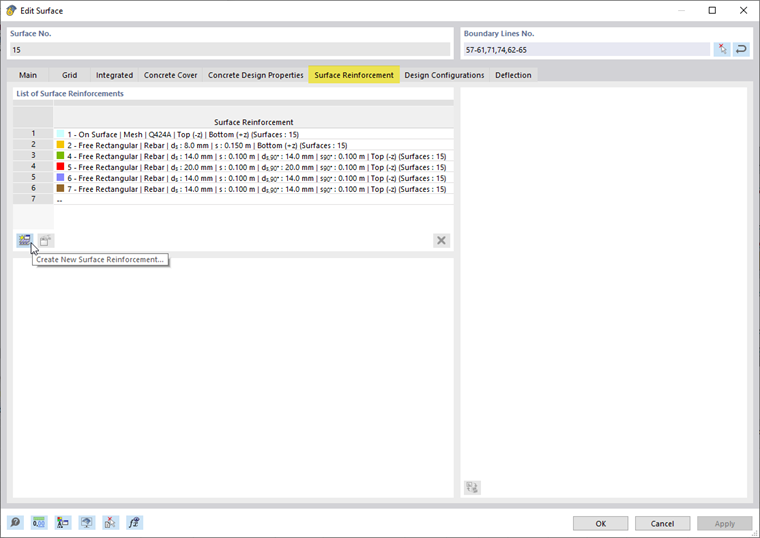

Определение армирования поверхности в диалоговом окне «Изменить поверхность»

Основное

В закладке Общие данные можно задать основные характеристики армирования поверхности.

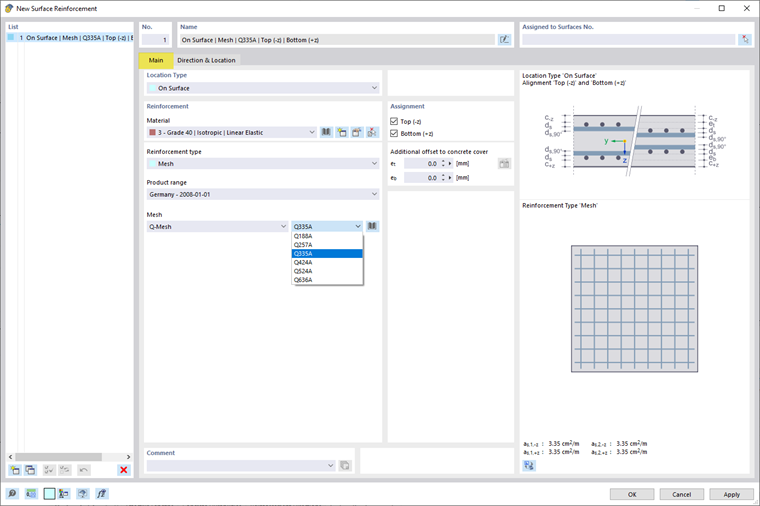

Новое армирование поверхности | Общие сведения

Тип расположения

Тип расположения определяет основные геометрические свойства армирования поверхности.

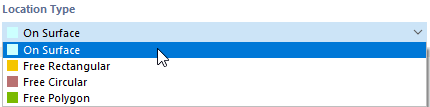

Выбрать тип локации

Тип расположения 'На поверхности' предустановлен. Таким образом, арматура, заданная в других сечениях, будет применена по всей поверхности.

Для типов 'Произвольный прямоугольник', 'Произвольный круг' и 'Произвольный многоугольник' можно задать геометрию армирования поверхности, не зависящую от геометрии фактической поверхности.

Арматура

Материал

Придать материал армированию поверхности. Если подходящая арматурная сталь уже задана в модели, она будет доступна для выбора в списке. В противном случае, можно использовать кнопку для создания нового материала, выбрав Новый Материал материальная база данных. Доступ к данной базе данных можно получить также напрямую с помощью кнопки . Здесь предустановлен тип материала 'Арматурная сталь'.

Используйте кнопку для изменения уже приданного материала. Кнопка позволяет графически перенести арматурную сталь с другой поверхности.

Тип арматуры

С помощью типа армирования вы задаёте тип доступного армирования поверхности.

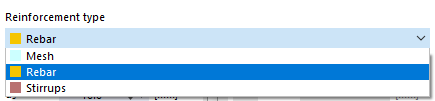

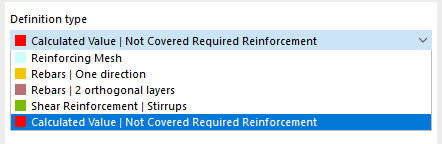

Выбрать тип армирования

• Арматурный стержень

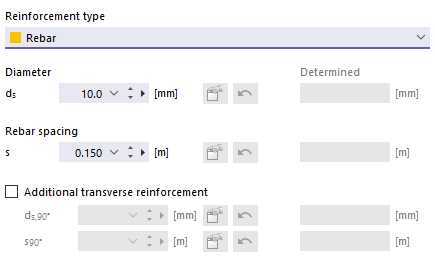

Тип арматуры | Арматурный стержень

Задайте 'Диаметр' d арматурных стержней и 'Шаг арматуры'_s. Данные характеристики относятся к направлению армирования 1 («основная арматура»). Если вы хотите, чтобы программа сама рассчитывала диаметр или расстояние в расчете, выберите возможность Автоматически.

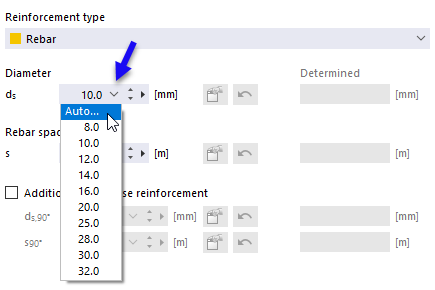

Автоматически определять армирование

Все параметры затем можно указать в отдельном диалоговом окне.

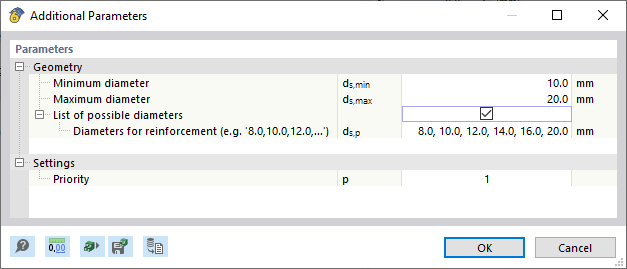

Определение параметров для расчета диаметра арматурного стержня

Если вы хотите дополнительно применить армирование перпендикулярно направлению 1, активируйте флажок 'Дополнительная поперечная арматура'. При этом активируются поля ввода для направления армирования 2, в которых можно задать Диаметр d_s,90° и Шаг арматуры s_90°.

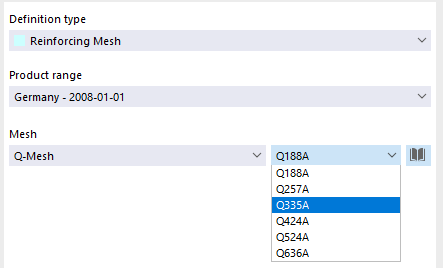

• Сетка

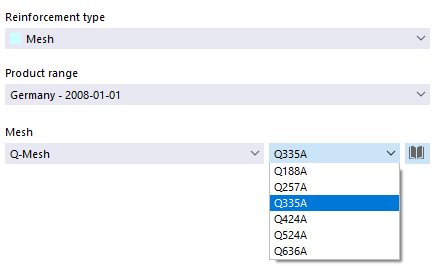

Тип арматуры | Сетка

В списке выберите 'Программу доставки' для опорных сеток, доступную не только для определенных стран. В списке 'Сетка' можно задать тип сетки и выбрать конкретный расчет.

С помощью кнопки можно получить доступ к обширной базе данных арматурных сеток. В разделе 'Фильтр' можно выбрать диапазон продуктов и импортировать соответствующую сетку.

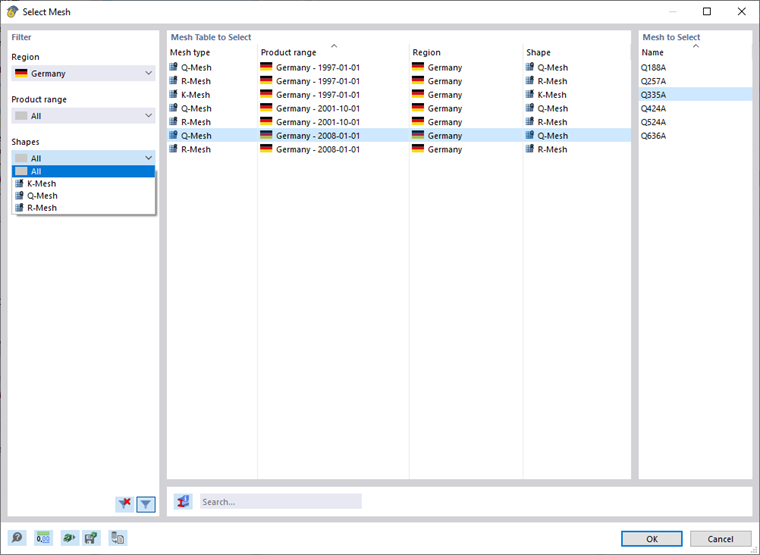

Выбор армирования сеткой в библиотеке

• Сечение сжато. Трещины не возникают.

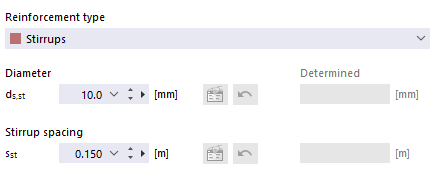

Тип арматуры | Сечение сжато. Трещины не возникают.

Задайте поперечную арматуру в качестве 'Диаметра' ds_,st стержней и 'Шаг хомутов' s_st.

Придание

Используйте флажки в данном диалоговом разделе, чтобы задать стороны поверхности, на которых находится продольная арматура. Эта опция недоступна для армирования хомутами.

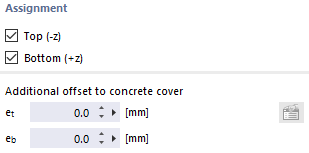

Придание слоев арматуры

Если вы придаёте поверхности несколько слоев арматуры, наложенных друг на друга (дополнительная арматура), можно учесть эксцентриситет слоев как 'Дополнительное смещение защитного слоя бетона'. Здесь вы задаете размеры e_o (верхний слой) и e_u (нижний слой) для дополнительной арматуры. На инфографике справа контрольные точки расстояний для эксцентриситетов отображены как e_t ( сверху ) и e_b ( снизу ).

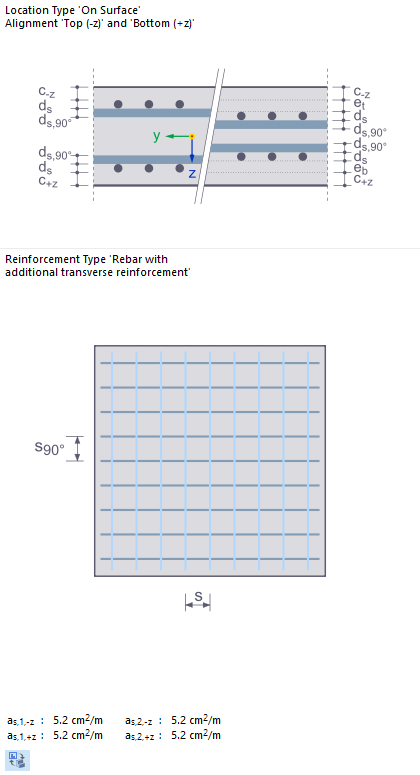

Инфографика для расчета арматуры

Направление и место

В закладке Направление и расположение можно задать направление армирования. Содержимое выровнено с помощью {%://#location-type типа расположения]] арматуры.

направление армирования

Если арматура с типом расположения 'На поверхности' размещается по всей поверхности, то тип {%/000536 направлений армирования]] задает расположение арматуры. Основная арматура задана 'в расчетном направлении армирования' с направлением 1 (a_s,1 ). Вы также можете выбрать направление 2 (a_s,2 ) в списке в качестве направления для главной арматуры.

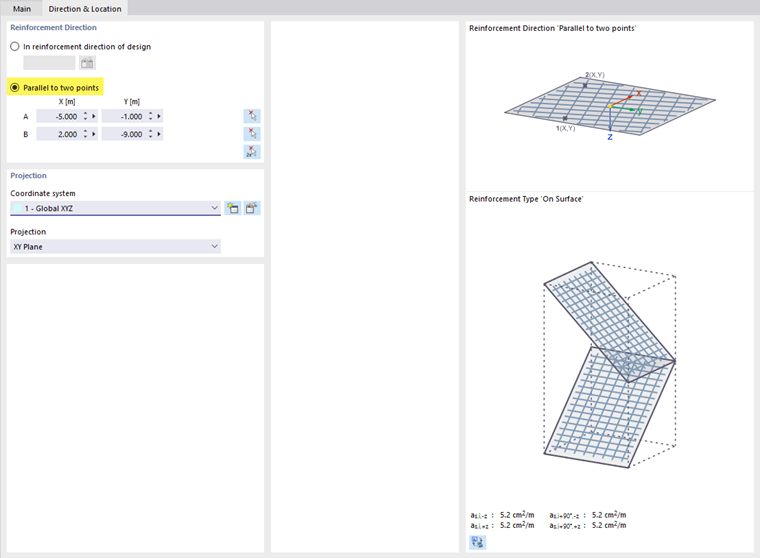

Определение поверхностного армирования параллельно двум точкам

В качестве альтернативы, можно задать направление армирования 1, при условии, что оно 'параллельно двум точкам': Введите координаты этих точек или выберите точки одну за другой в рабочем окне с помощью кнопки . Направление 2 поперечной арматуры при этом ориентируется перпендикулярно к основной арматуре.

Расположение арматуры

Если в качестве типа расположения выбрано 'Произвольное армирование' (свободный прямоугольник, произвольная окружность, произвольный многоугольник), вы можете указать положение армирования поверхности более точно.

Определение местоположения арматуры для произвольной прямоугольной арматуры

Ввод произвольной прямоугольной, круглой и многоугольной арматуры аналогичен вводу соответствующей произвольной нагрузки на поверхность, как описано в главах {%ref#/ru/skachat-i-info/dokumenty/rukovodstva-online/rfem-6/000279 Произвольные прямоугольные нагрузки]], {%ref#/ru/skachat-i-info/dokumenty/rukovodstva-online/rfem-6/000280 Произвольные концентрические нагрузки]] и {%ref#/en -RU/skachat-i-info/dokumenty/rukovodstva-online/rfem-6/000281 Произвольные многоугольные нагрузки]] руководства RFEM. Задав 'Угловые точки', или 'Центр и стороны', или 'Радиус', вы можете задать область, в которой будет учитываться свободная арматура поверхности.

Проекция

Как и в случае свободных нагрузок на поверхность, армирование поверхности можно спроецировать на плоскость.

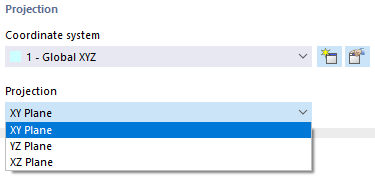

Определение проекции арматуры

Задайте 'Систему координат', а затем выберите из списка 'Проекция', на какую из глобальных плоскостей XY, YZ или XZ вы хотите проецировать арматуру. Плоскость проекции не должна быть перпендикулярна какой-либо поверхности, на которой расположена арматура.

Область действия арматуры

Если в качестве типа расположения была выбрана 'Произвольная арматура' (свободный прямоугольник, произвольная окружность, произвольный многоугольник), вы можете далее указать местоположение данной арматуры.

Определение эффективной площади арматуры

По умолчанию площадь арматуры действует бесконечно в отрицательном и положительном направлении проекции (-∞/+∞). Таким образом, все поверхности в направлении проекции будут обеспечены заданной арматурой. Если вы хотите ограничить диапазон направления проекции, например, потому, что проекция должна быть активной только в отрицательном направлении, вы можете ввести координаты в поле ввода или использовать кнопку , чтобы выбрать подходящую точку в модели.
