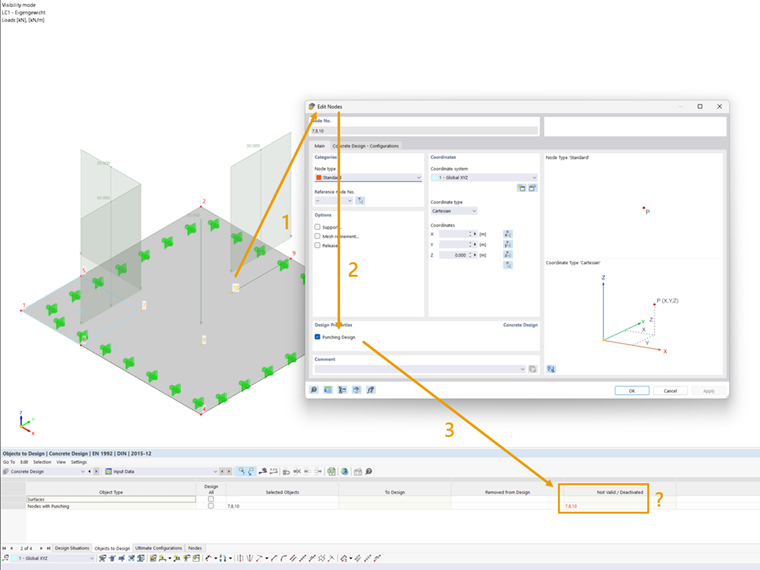

Puede haber varias razones por este error.
No se encuentra la armadura de piel
En la superficie con los nudos de punzonamiento no hay ninguna armadura disponible.
Puede averiguar cómo crear una armadura de piel aquí: Armadura de piel
Faltan dimensiones
En RFEM 6, la geometría de los nudos de punzonamiento generalmente se determina utilizando la sección del componente estructural conectado (muro, pilar). Si una losa o placa se diseña por separado dentro de un análisis posicional en 2D y, por lo tanto, no existen muros o pilares en forma de superficies o barras en el modelo, RFEM no puede determinar automáticamente las dimensiones del componente estructural. En este caso, es necesario introducir manualmente las dimensiones:
Nudos no apoyados

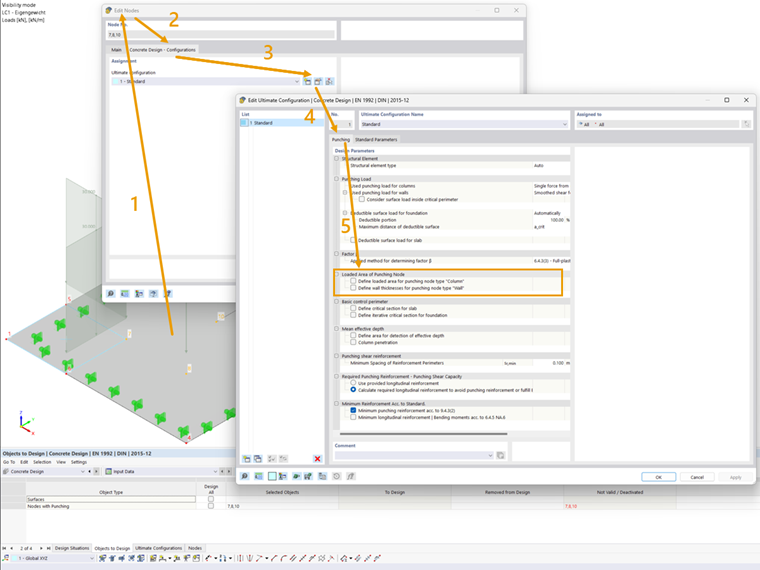

En el caso de nudos de punzonamiento que no están apoyados por un apoyo en nudo o lineal, las dimensiones de los componentes conectados se pueden definir a través de las configuraciones del estado límite último.
Puede encontrar más información aquí: Configuraciones de estados límite último (Punzonamiento)

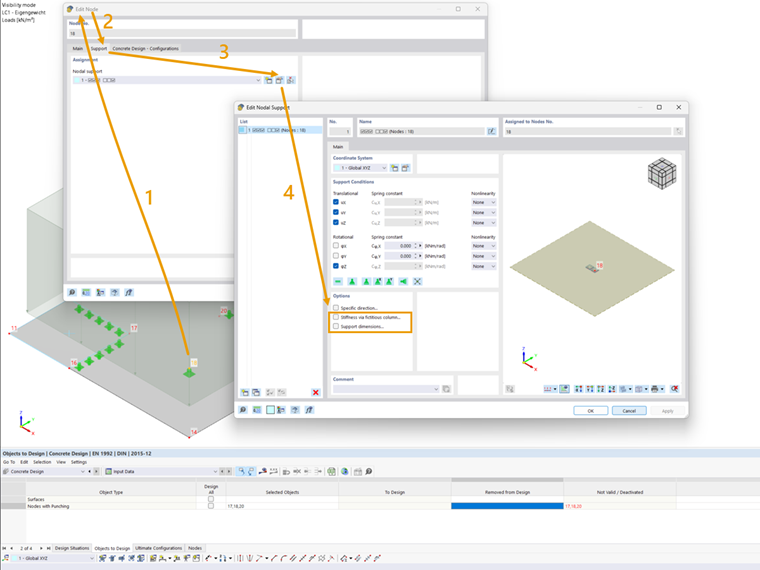

Nudos apoyados
En el caso de nudos de punzonamiento que están apoyados por un apoyo en nudo o lineal, que representan un componente conectado, puede especificar las dimensiones en la configuración del apoyo.
Puede encontrar más información aquí:
Pilares ficticios (Apoyos en nudos) | Muro ficticio (Apoyos en línea)

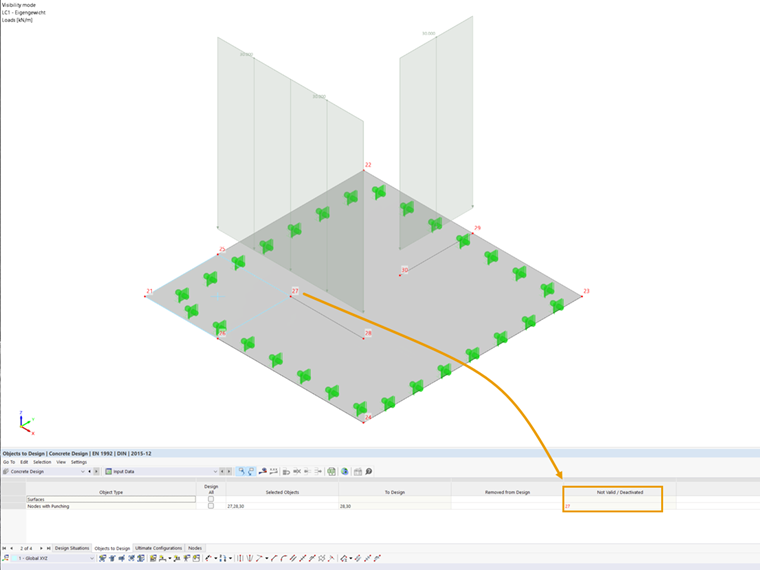

Nudos no válidos
En los nudos de punzonamiento que se encuentran en medio de una carga lineal o un apoyo en línea, no se produce punzonamiento. Por lo tanto, estos nudos se indican como no válidos.
