Пластические шарниры

Как задать пластический шарнир в RFEM 6?


Ответ:

Пластические шарниры можно использовать в RFEM 6 и RSTAB 9 для моделирования нелинейной работы стальных конструкций, подверженных нагрузке. Вы можете смоделировать пластический шарнир, расположив шарнир с нелинейными свойствами на конце стержня. Действуйте следующим образом:

  • Выберите стержень или стержни, к которым требуется придать шарнир.
  • Откройте диалоговое окно 'Изменить стержень', дважды щелкнув на стержень или используя контекстное меню стержня.
  • Выберите параметр "Шарниры" во вкладке 'Основные'.
  • Во вкладке 'Шарниры' нажмите кнопку для определения начала стержня или конца стержня, Новые , , чтобы задать новый тип шарнира.

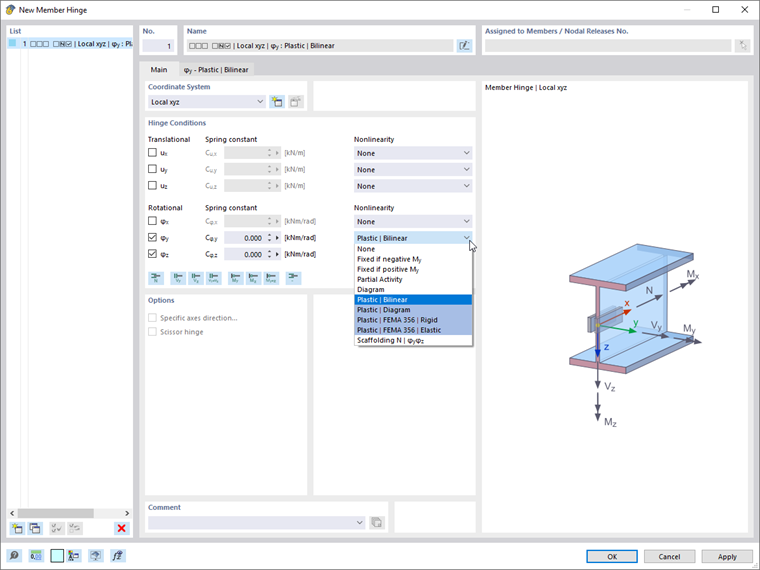

  • В диалоговом окне 'Новый шарнир стержня', выберите одну из четырех возможностей пластичности для соответствующей степени свободы в списке Нелинейность ; например, пластический шарнир по FEMA 356 или билинейный шарнир по EN 1998‑3.

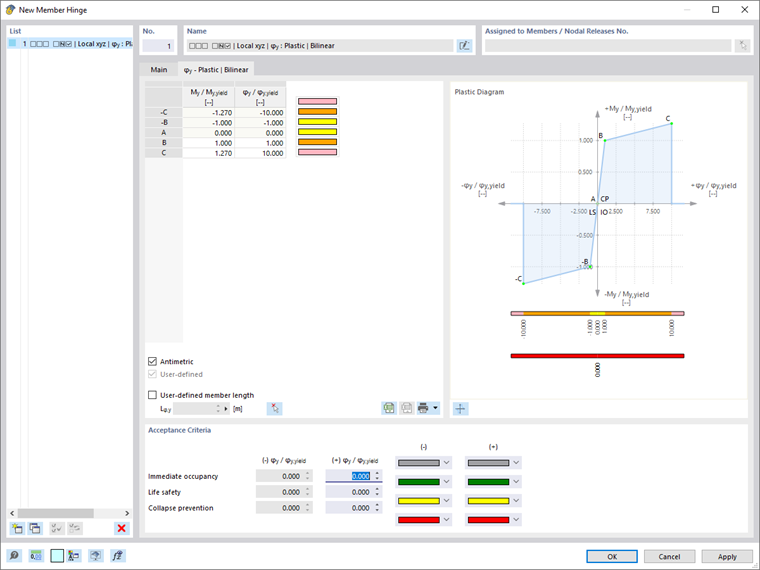

  • Во второй закладке задаются характеристики текучести, критерии приемлемости и пределы текучести. Параметры, как правило, предустановлены на основе характеристик стержня и нормативов. При необходимости, скорректируйте его для описания работы шарнира; например, билинейная кривая текучести, включающая в себя области текучести и упрочнения.
  • Нажмите OK, чтобы сохранить шарнир.
  • Снова щелкнув на "OK" в диалоговом окне 'Изменить стержень', мы можем назначить шарнир тому концу стержня.
