Cerniere plastiche

Come posso definire un vincolo plastico in RFEM 6?


Risposta:

Le cerniere plastiche possono essere utilizzate in RFEM 6 o RSTAB 9 per simulare il comportamento non lineare di strutture in acciaio soggette a carico. È possibile modellare un vincolo plastico disponendo un vincolo con proprietà non lineari sull'estremità dell'asta. Procedere come segue:

  • Selezionare l'asta o le aste a cui si desidera assegnare la cerniera.
  • Aprire la finestra di dialogo 'Modifica asta' facendo doppio clic sull'asta o utilizzando il menu di scelta rapida dell'asta.
  • Seleziona l'opzione Vincoli nella scheda 'Principale'.
  • Nella scheda 'Cerniere', fare clic sul pulsante all'inizio dell'asta o alla fine dell'asta Nuovo , per definire un nuovo tipo di cerniera.

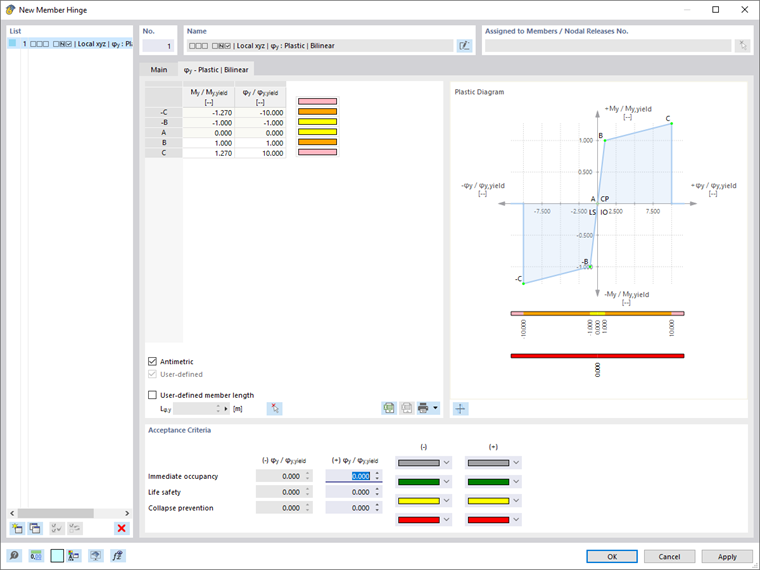

  • Nella finestra di dialogo 'Nuovo vincolo interno dell'asta', selezionare una delle quattro possibilità plastiche per il relativo grado di libertà nell'elenco Non linearità ; ad esempio, una cerniera plastica secondo FEMA 356 o una cerniera bilineare secondo EN 1998-3.
  • Nella seconda scheda, è possibile specificare le proprietà di snervamento, i criteri di accettazione e le tensioni di snervamento. I parametri sono generalmente preimpostati, in base alle proprietà e alle norme dell'asta. Se necessario, modificarlo per descrivere il comportamento della cerniera; ad esempio, la curva di snervamento bilineare comprese le regioni di snervamento e di indurimento.
  • Fare clic su OK per salvare la cerniera.
  • Facendo di nuovo clic su OK nella finestra di dialogo 'Modifica asta', è possibile assegnare il vincolo esterno all'estremità dell'asta.

Autore

Mr. Vogl crea e gestisce la documentazione tecnica.



;
