塑性铰

如何在 RFEM 6 中定义塑性铰?


回复:

在 RFEM 6 或 RSTAB 9 中使用塑性铰来模拟钢结构在荷载作用下的非线性行为。 通过在杆件的末端设置一个具有非线性属性的铰来模拟塑性铰。 操作步骤如下:

  • 选择您要分配铰的杆件。
  • 通过双击杆件或使用杆件上下文菜单打开'编辑杆件'对话框。
  • 在'基本'选项卡中选择铰选项。
  • 用户可以在'铰'选项卡中点击杆件始端或杆件末端的按钮, 新建 , 来定义新的铰类型。
  • 在'新建杆件铰'对话框的非线性列表中,为相关自由度选择四种可能性之一;例如,符合欧洲规范 FEMA 356 的塑性铰或符合 EN 1998‑3 的双线性铰。

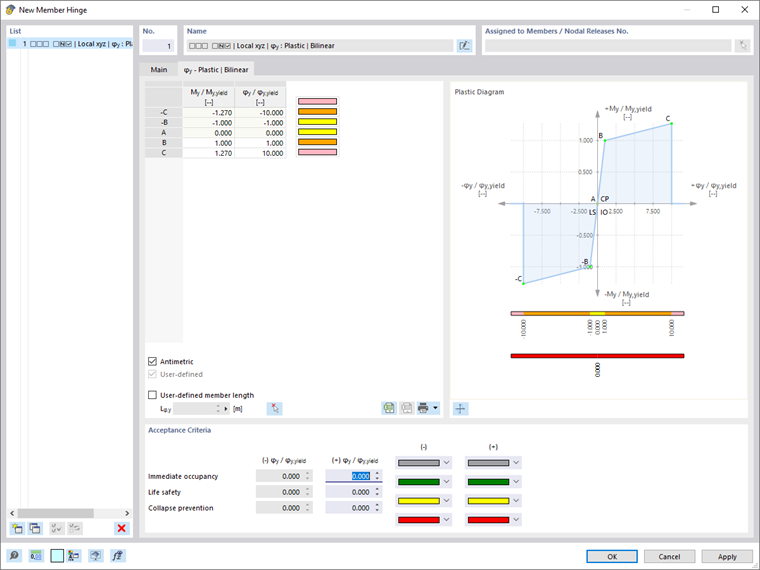

  • 在第二个选项卡中,您可以指定屈服属性、验收准则和屈服强度。 杆件参数通常是根据杆件属性和规范预设的。 如有必要,可以根据杆端铰的行为进行调整。例如,双线性屈服曲线包括屈服区域和硬化区域。
  • 单击“确定”保存铰。
  • 再次点击'编辑杆件'对话框中的确定,可以将铰分配给杆件末端。
