Ответ:

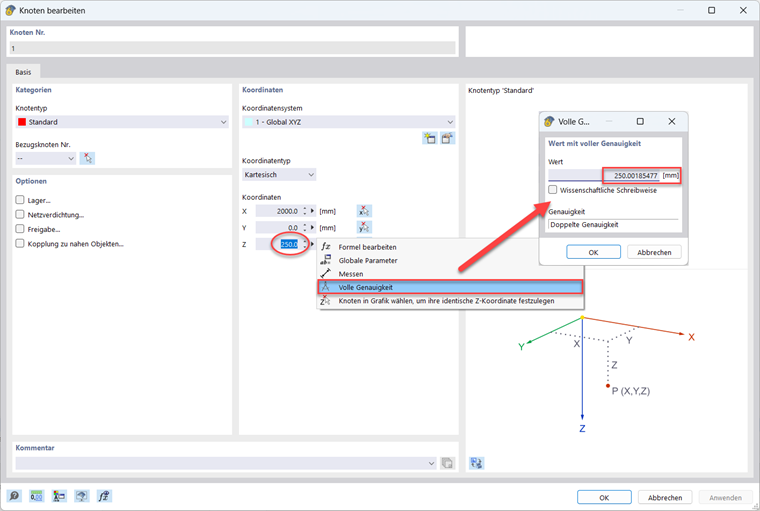

Элементы распознаются как проходящие, если они имеют одинаковую ориентацию в пространстве. Для некоторых элементов это может казаться так визуально, однако фактическое положение все же может выйти за пределы допустимых погрешностей. Поэтому проверьте положение узлов с полной точностью (см. рисунок). Эти можно незначительно отойти от номинального значения при моделировании, из-за чего соответствующие ориентации элементов больше не совпадают.
Две функции облегчают корректировку координат узлов:
- Выбор узла или точки в графике и принятие её (x-, y- или z-) координаты
- Установка координат для нескольких выбранных узлов
