Odpowiedź:

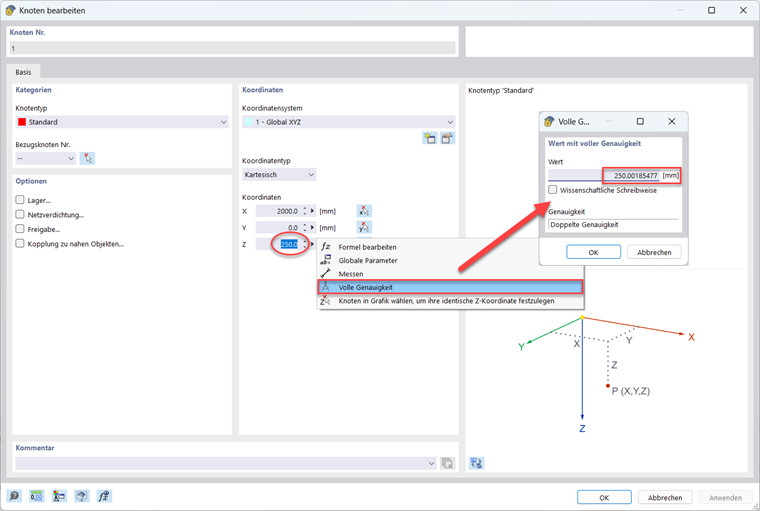

Pręty są rozpoznawane jako ciągłe, gdy mają tę samą orientację w przestrzeni. Może się to na pierwszy rzut oka wydawać, że niektóre pręty spełniają te warunki, jednak ich rzeczywiste położenie może znajdować się poza tolerancjami. Dlatego sprawdź dokładne położenie węzłów (zobacz rysunek). Może się ono nieznacznie różnić od wartości nominalnej z powodu modelowania, co skutkuje niezgodnością odpowiednich orientacji prętów.
Dwie funkcje ułatwiają dostosowanie współrzędnych węzłów:
- Wybór węzła lub punktu w grafice i przejęcie jego współrzędnej (x-, y- lub z-)
- Ustalenie współrzędnych dla kilku wybranych węzłów
