Réponse:

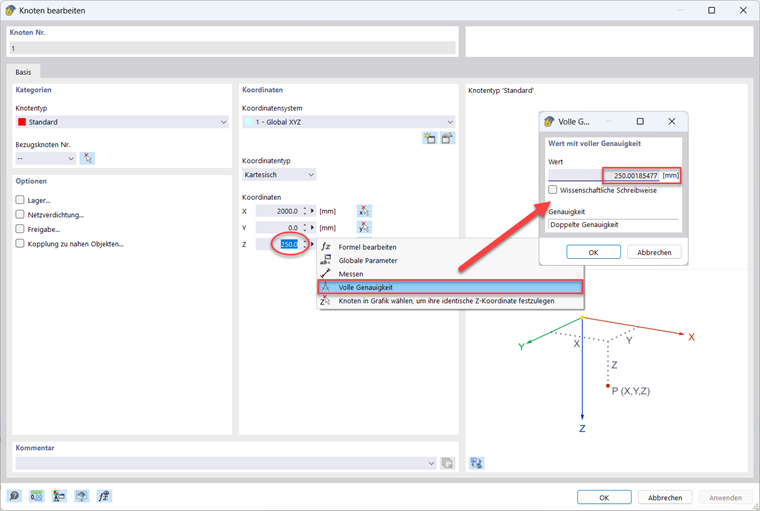

Les barres sont alors reconnues comme continues si elles ont la même orientation dans l’espace. Cela peut sembler être le cas visuellement pour certaines barres, mais leur position réelle peut néanmoins se situer en dehors des tolérances. Vérifiez donc la position des nœuds avec une précision totale (voir illustration). Ils peuvent légèrement dévier de la valeur nominale en raison de la modélisation, de sorte que les orientations des barres correspondantes ne correspondent plus.
Deux fonctions facilitent l’ajustement des coordonnées des nœuds :
- Sélectionnez le nœud ou le point dans le graphique et adoptez sa coordonnée (x, y ou z)
- Définition des coordonnées pour plusieurs nœuds sélectionnés
