Resposta:

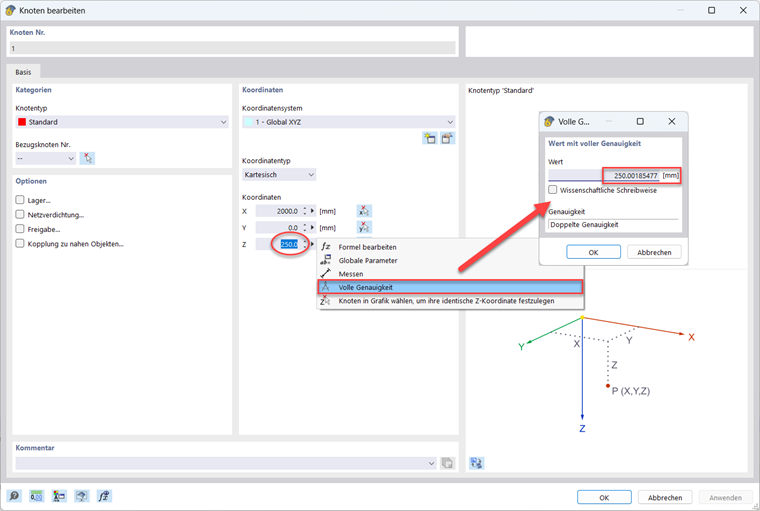

Os elementos de barra são reconhecidos como contínuos quando têm a mesma orientação no espaço. Isso pode parecer ser o caso visualmente para algumas barras, mas a posição real pode ainda estar fora das tolerâncias. Portanto, verifique a posição dos nós com total precisão (veja a figura). Estes podem desviar-se ligeiramente do valor nominal devido à modelagem, de modo que as orientações correspondentes das barras já não coincidam.
Duas funções facilitam o ajuste das coordenadas dos nós:
- Escolher um nó ou ponto no gráfico e adotar a sua coordenada (x, y ou z)
- Definição das coordenadas para vários nós selecionados
