Respuesta:

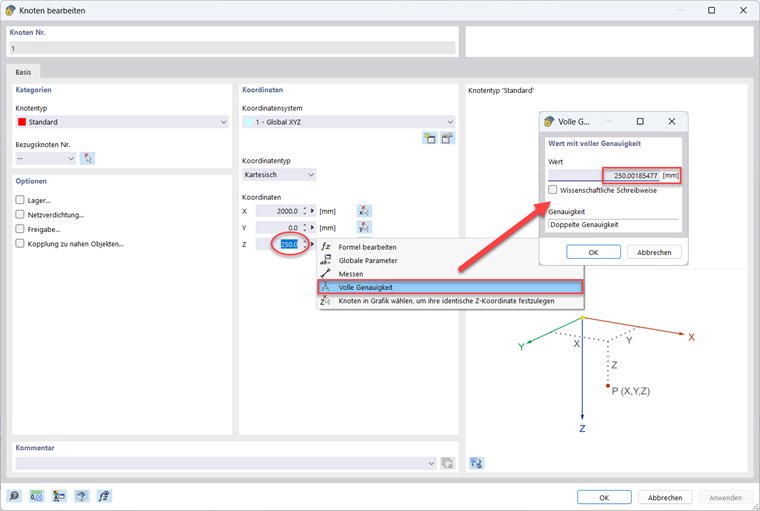

Los barras se reconocerán como continuas si tienen la misma orientación en el espacio. Esto puede parecer visualmente el caso para algunas barras, sin embargo, la ubicación real puede estar fuera de las tolerancias. Por lo tanto, verifique la ubicación de los nodos con plena precisión (vea la figura). Estos pueden desviarse fácilmente del valor nominal debido a la modelación, de modo que las orientaciones correspondientes de las barras ya no coincidan.
Dos funciones facilitan el ajuste de las coordenadas de los nodos:
- Elegir el nodo o punto en el gráfico y adoptar su coordenada (x, y o z)
- Determinación de las coordenadas para varios nodos seleccionados
