Antwort:

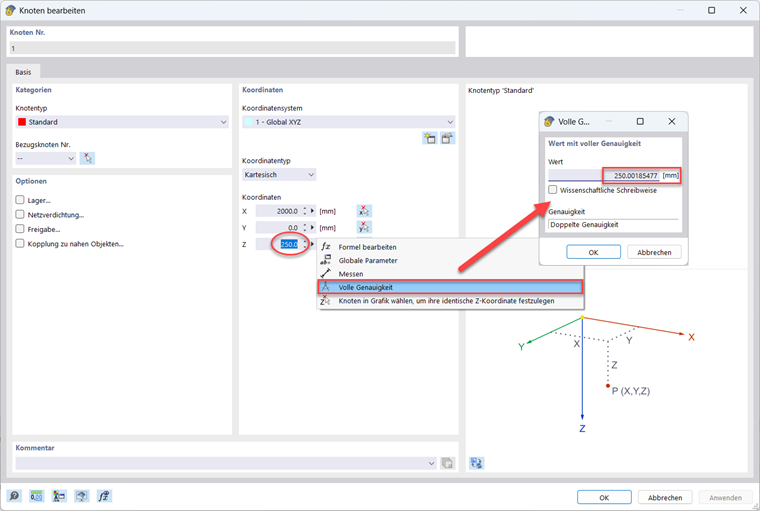

Stäbe werden dann als durchlaufend erkannt, wenn sie die gleiche Orientierung im Raum haben. Dies mag für manche Stäbe optisch der Fall sein, jedoch kann sich die tatsächliche Lage dennoch außerhalb der Toleranzen bewegen. Überprüfen Sie daher die Lage der Knoten unter voller Genauigkeit (siehe Abbildung). Diese können durch die Modellierung leicht vom nominellen Wert abweichen, sodass die entsprechenden Staborientierungen nicht mehr übereinstimmen.
Zwei Funktionen erleichtern das Anpassen der Knotenkoordinaten:
- Knoten oder Punkt in der Grafik wählen und dessen (x-,y- oder z-)Koordinate übernehmen
- Festlegung der Koordinaten für mehrere ausgewählte Knoten
