Ответ:
Для этого могут быть выполнены следующие шаги.

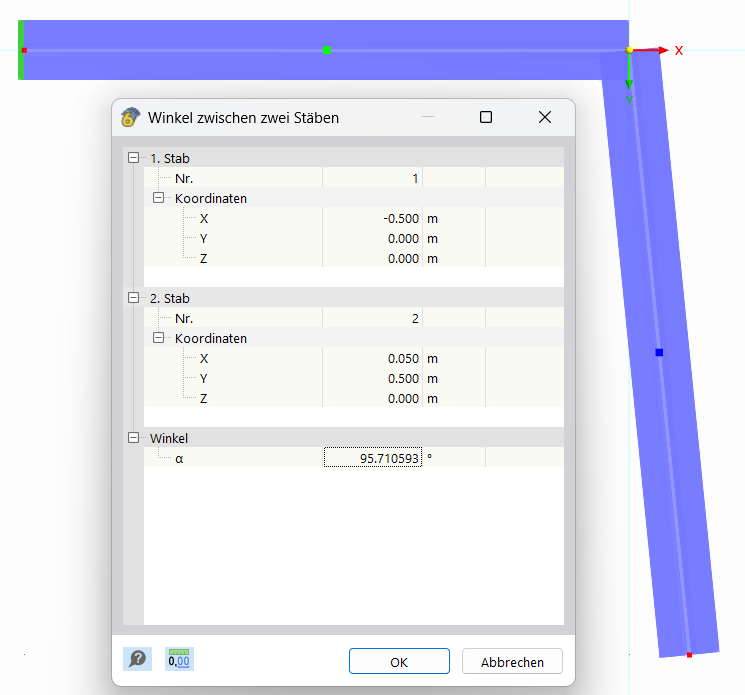

- Точное измерение угла между балками

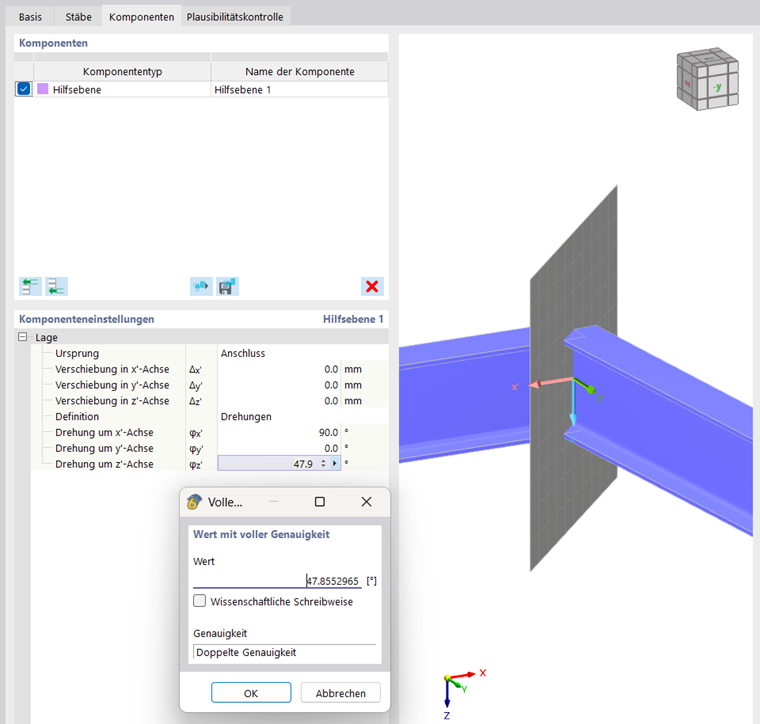

- Создание вспомогательной плоскости для разреза. Плоскость поворачивается так, чтобы угол между балками был равномерно поделен.

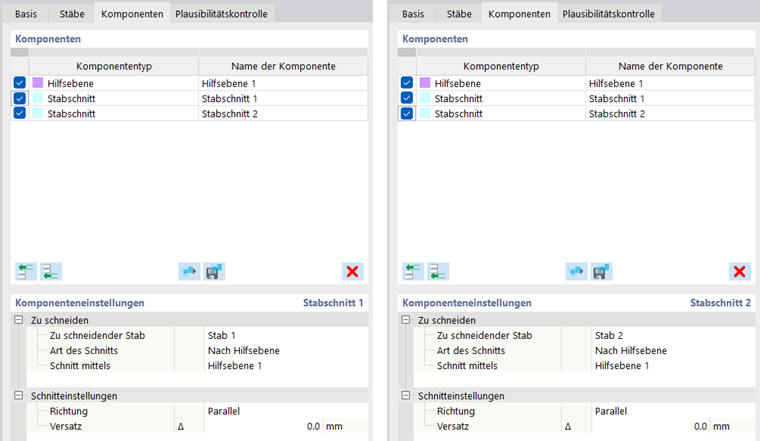

- Разрезание обеих балок по вспомогательной плоскости

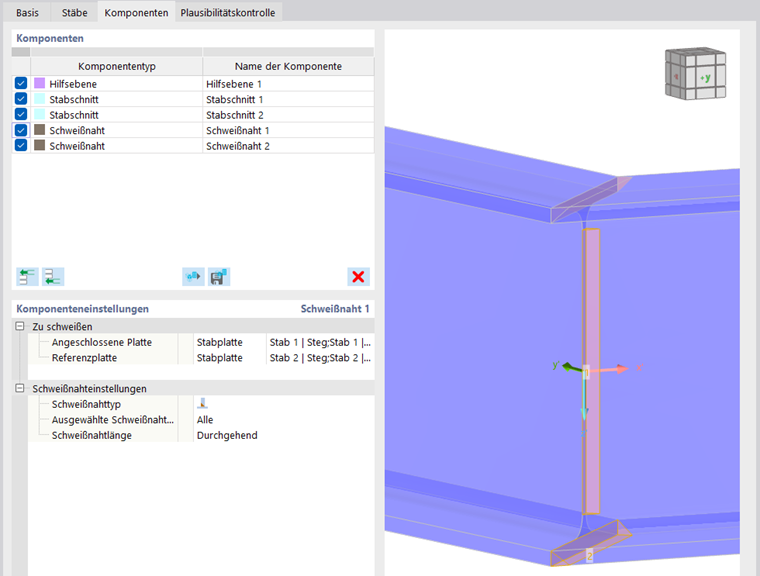

- Добавление сварного шва между стенками, а также Стержень 1 | Фланец 2 и Стержень 2 | Фланец 2. Стыковой шов располагается с передней стороны.
- Добавление сварного шва между Стержень 1 | Фланец 1 и Стержень 2 | Фланец 1. Стыковой шов здесь расположен с задней стороны, так как в противном случае он был бы разделен и пришлось бы сваривать изнутри.
