回复:
为此，可以执行以下步骤。

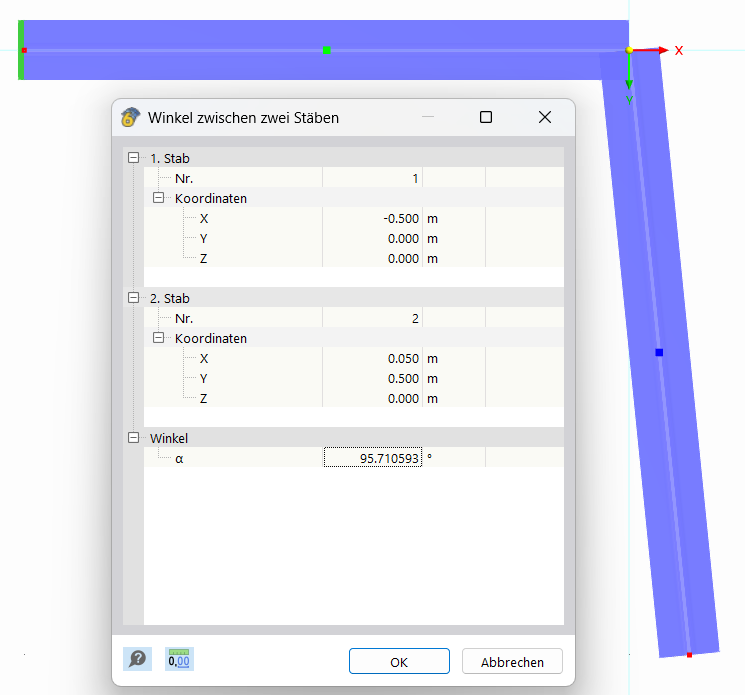

- 精确测量梁之间的角度

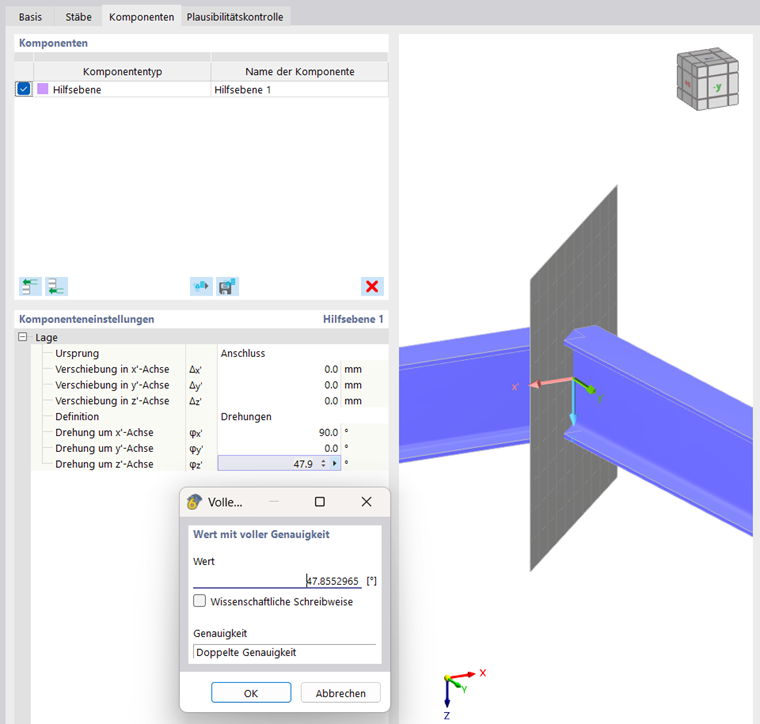

- 创建用于切割的辅助平面。将该平面旋转，使其平分梁之间的角度。

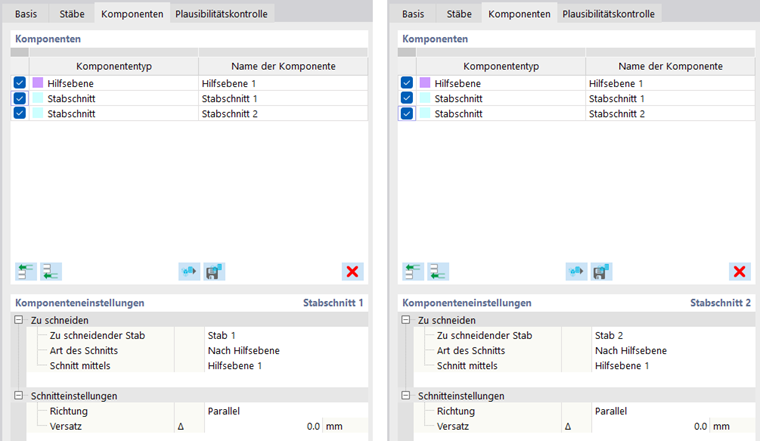

- 在辅助平面处切割两根梁
- 在腹板之间以及杆1 | 法兰2和杆2 | 法兰2之间添加焊缝。对接焊缝布置在前面。

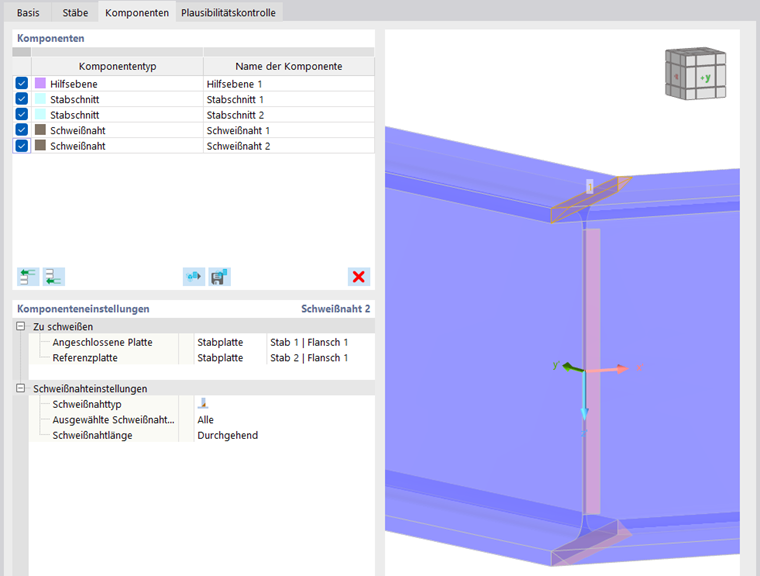

- 在杆1 | 法兰1和杆2 | 法兰1之间添加焊缝。此处对接焊缝布置在背面，因为否则会被分割并需从内部焊接。
钢节点模块中斜角连接节点的建模
我想使用“钢结构连接”模块设计两个工字钢的斜切连接。我该如何建模呢？
