Modelagem de uma ligação em esquadria no módulo Ligações de aço

Para isso, os seguintes passos podem ser executados.

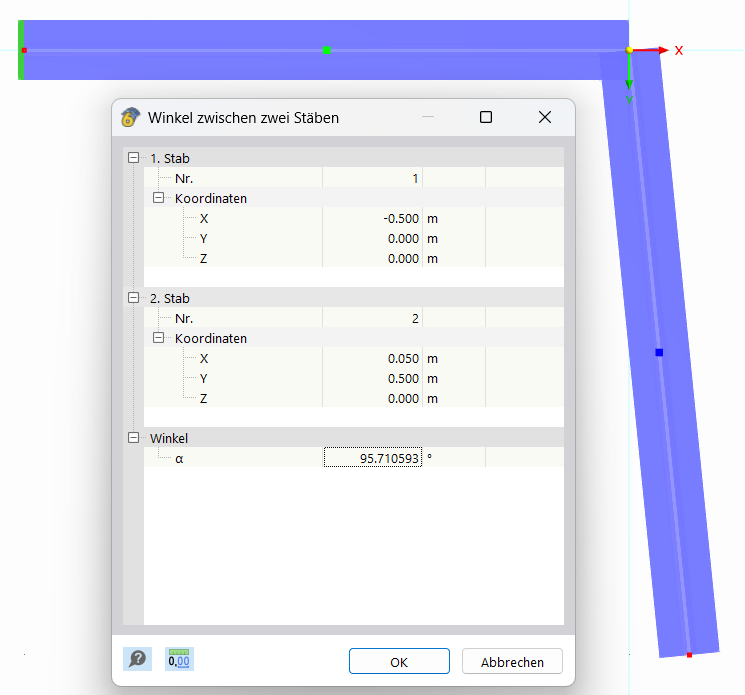

1. Medição precisa do ângulo entre as vigas


   Medição de ângulo

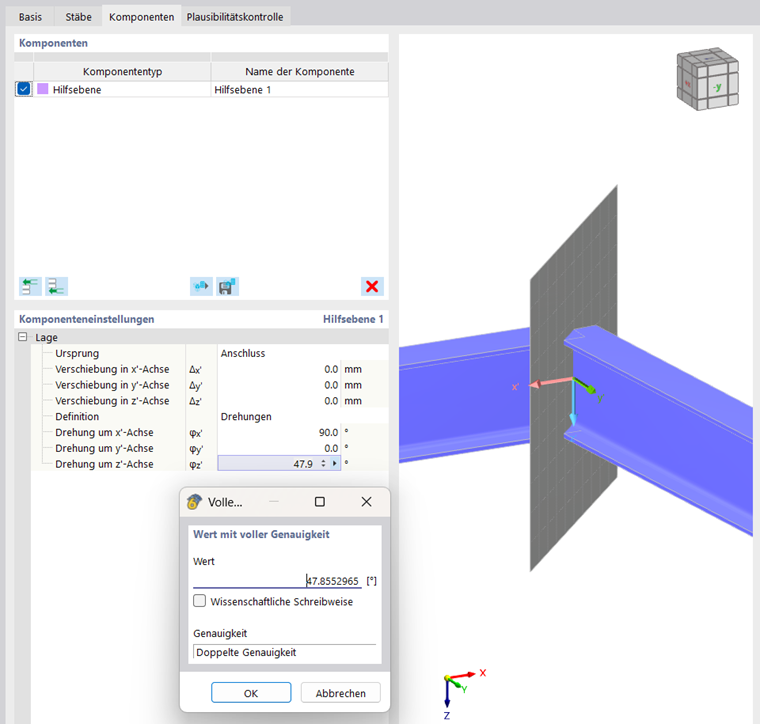

2. Criação de um plano auxiliar para o corte. O plano é rotacionado de forma que divida o ângulo entre as vigas ao meio.


   Definição do plano auxiliar

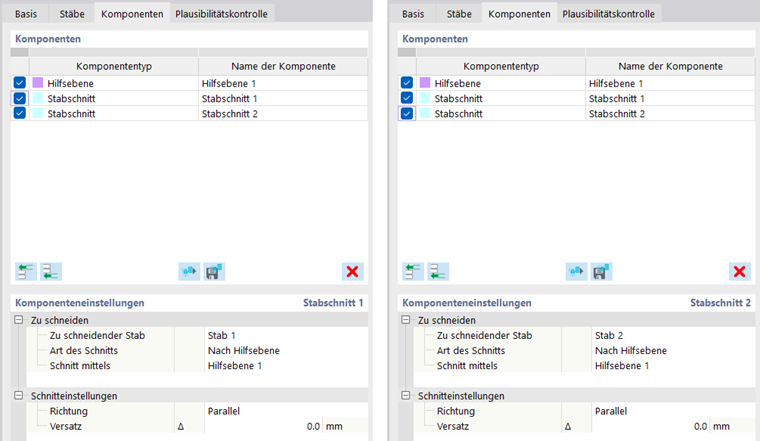

3. Corte das duas vigas no plano auxiliar


   Cortar barras no plano auxiliar
4. Adição de uma solda entre as almas, assim como Barra 1 | Flange 2 e Barra 2 | Flange 2. A solda de topo é disposta na frente.


   Soldadura entre almas e banzos inferiores

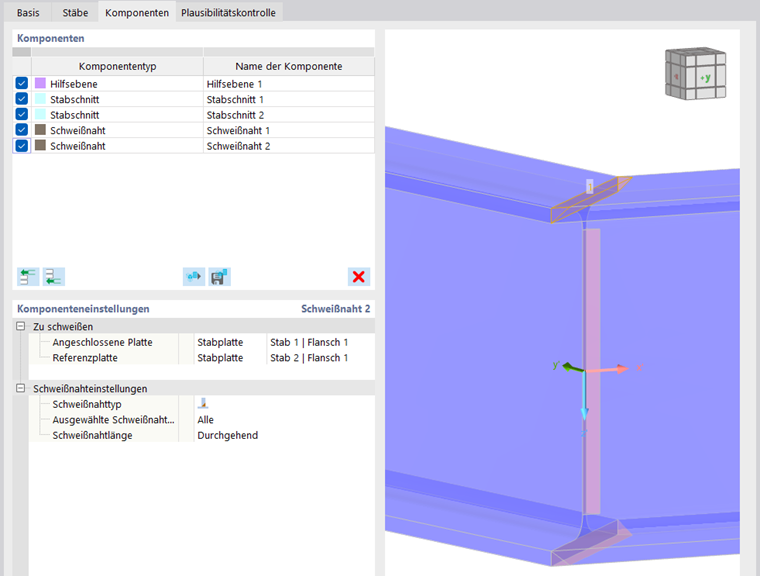

5. Adição de uma solda entre Barra 1 | Flange 1 e Barra 2 | Flange 1. A solda de topo é disposta aqui na parte de trás, pois caso contrário, ela seria dividida e teria que ser soldada internamente.


   Soldadura entre almas
