Modélisation d’une bissectrice dans le module complémentaire Assemblages acier

Pour cela, vous pouvez procéder comme suit :

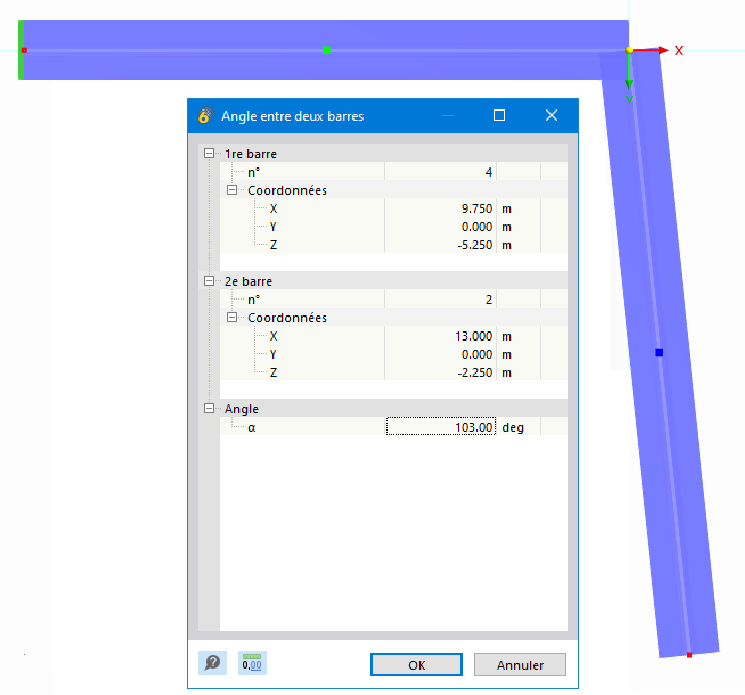

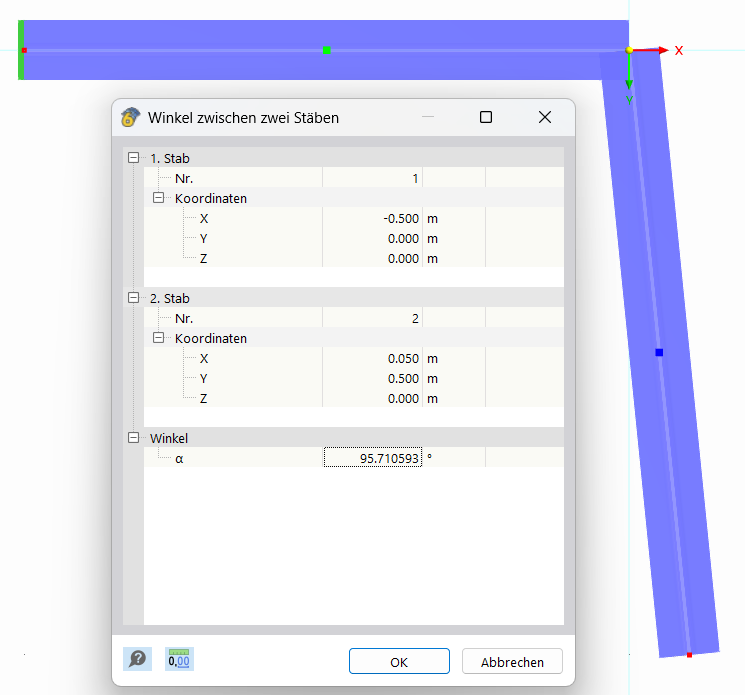

1. Mesurez précisément l’angle entre les poutres


   Mesure d’angle

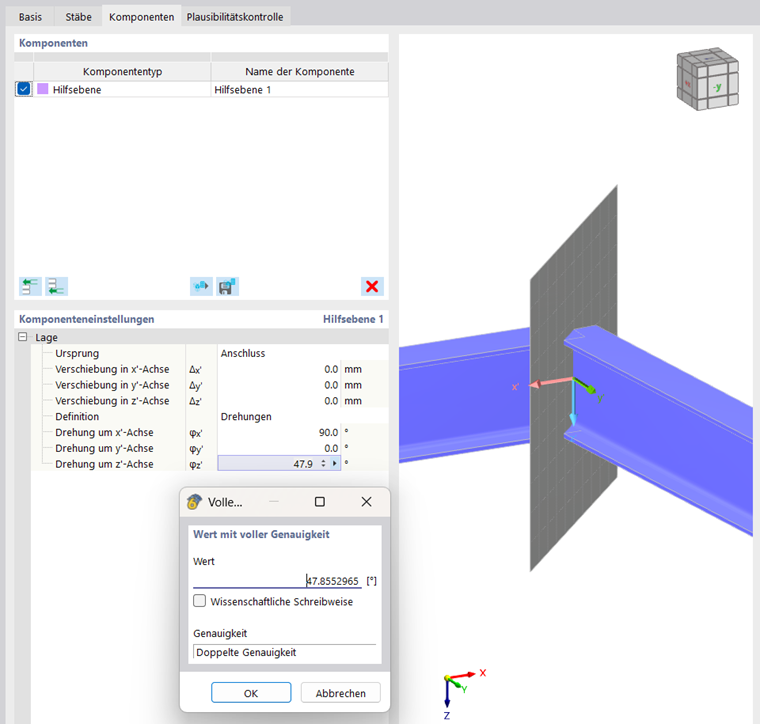

2. Créez un plan auxiliaire pour la coupe. Le plan est tourné de manière à bissecter l’angle entre les poutres.


   Définir le plan auxiliaire
3. Coupez les deux poutres sur le plan auxiliaire


   Coupe des barres à partir du plan auxiliaire

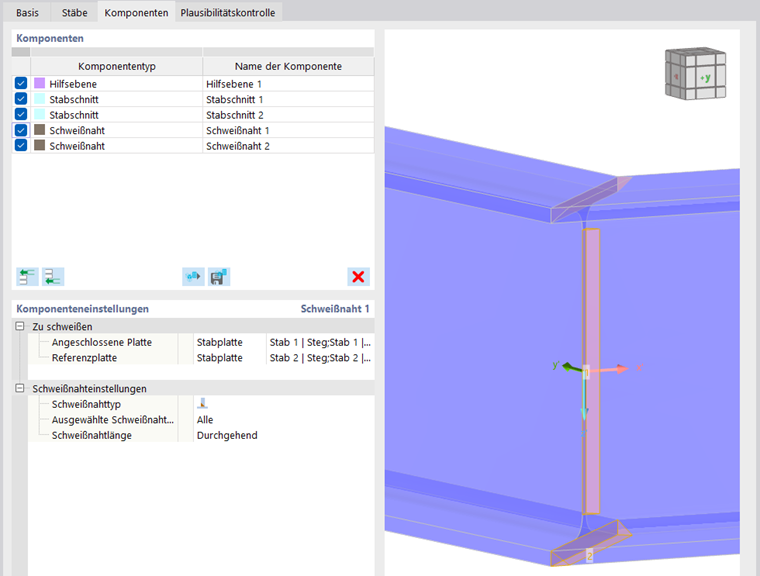

4. Ajoutez un cordon de soudure entre les âmes, ainsi qu’entre barre 1 | semelle 2 et barre 2 | semelle 2. La soudure bout à bout se situe à l’avant.


   Cordons de soudure entre les âmes et les semelles inférieures
5. Ajouter un cordon de soudure entre barre 1 | semelle 1 et barre 2 | semelle 1. La soudure bout à bout est ici placée à l’arrière, sans cela, elle serait divisée et devrait être soudée de l’intérieur.


   Cordons de soudure entre les semelles supérieures
