Modellierung eines Gehrungsstoßes im Add-on Stahlanschlüsse

Dafür können die folgenden Schritte ausgeführt werden.

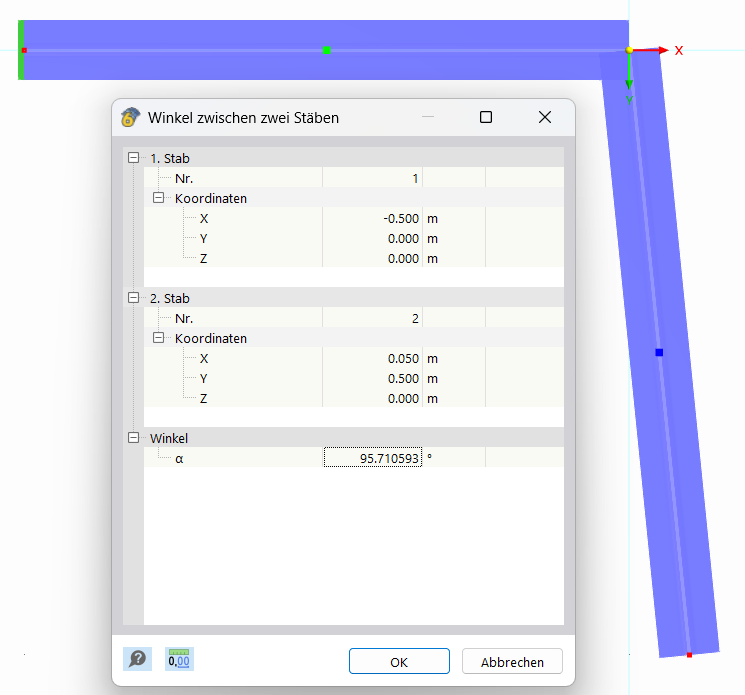

1. Genaues Messen des Winkels zwischen den Trägern


   Winkelmessung

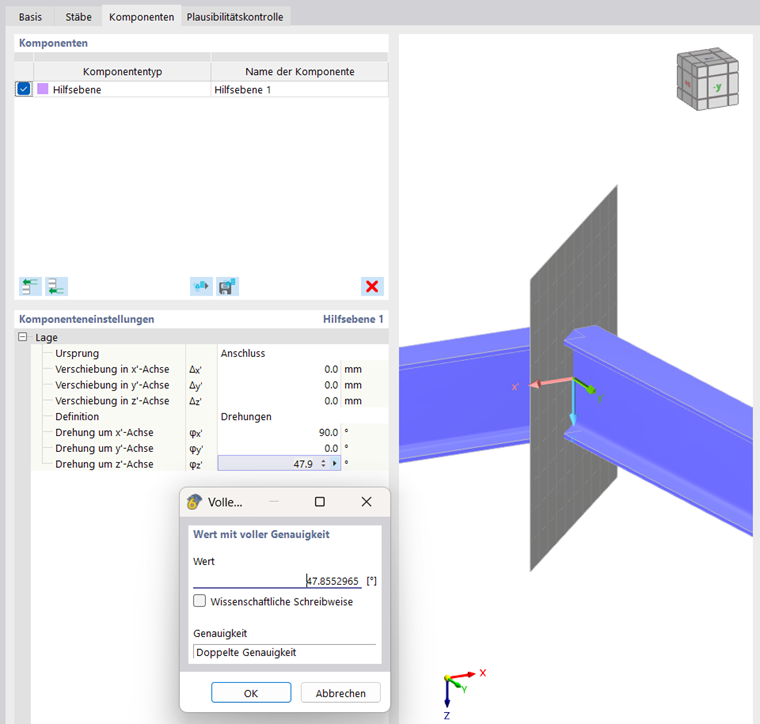

2. Erstellung einer Hilfsebene für den Schnitt. Die Ebene wird so rotiert, dass Sie den Winkel zwischen den Trägern halbiert.


   Definition der Hilfsebene

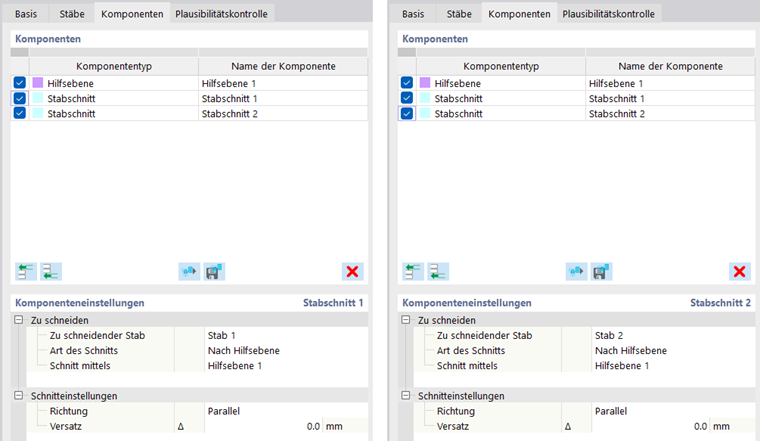

3. Schneiden der beiden Träger an der Hilfsebene


   Schneiden der Stäbe an der Hilfsebene
4. Hinzufügen einer Schweißnaht zwischen den Stegen, sowie Stab 1 | Flansch 2 und Stab 2 | Flansch 2. Die Stumpfnaht wird auf der Vorderseite angeordnet.


   Schweißnaht zwischen den Stegen und unteren Flanschen
5. Hinzufügen einer Schweißnaht zwischen Stab 1 | Flansch 1 und Stab 2 | Flansch 1. Die Stumpfnaht wird hier auf der Rückseite angeordnet, da sie sonst geteilt würde und von innen geschweißt werden müsste.


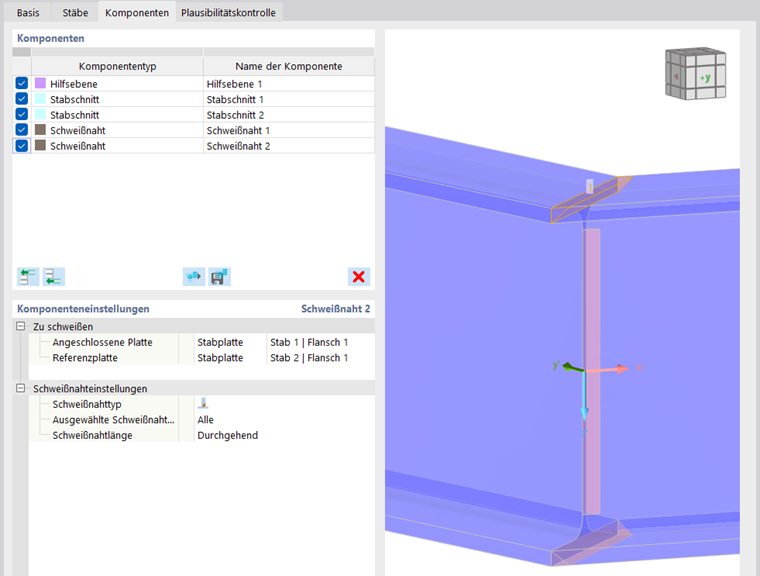

   Schweißnaht zwischen den oberen Flanschen
