Modelado de una unión en inglete con la funcion del complemento de uniones de acero

Para ello se pueden realizar los siguientes pasos.

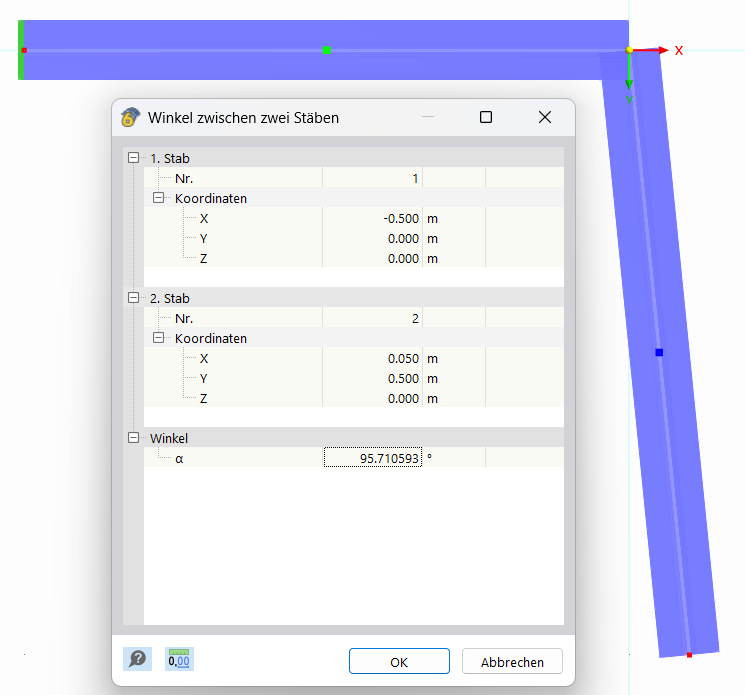

1. Medición precisa del ángulo entre las vigas


   Medición de ángulo

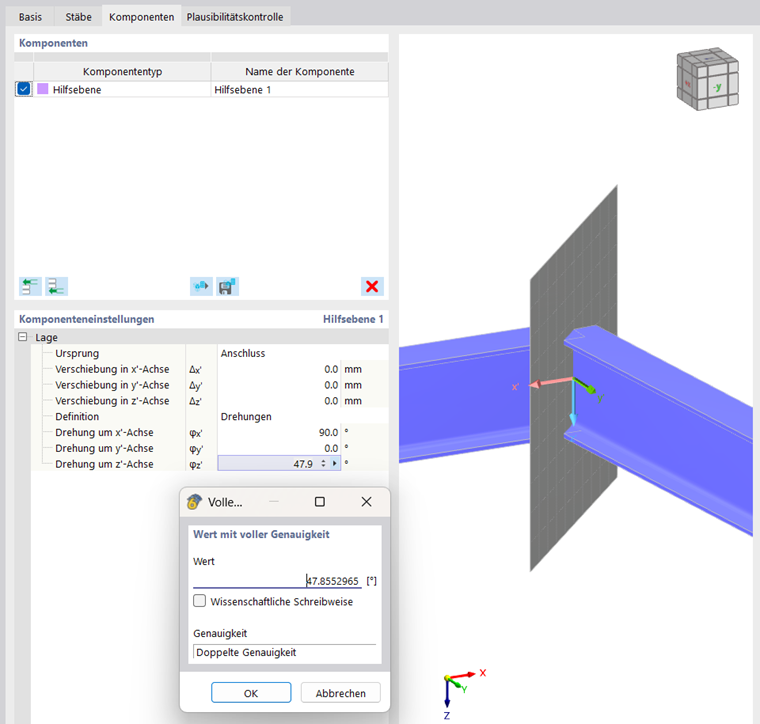

2. Creación de un plano auxiliar para el corte. El plano se rota de manera que se biseca el ángulo entre las vigas.


   Definición del plano auxiliar
3. Corte de las dos vigas en el plano auxiliar


   División de barras en el plano auxiliar

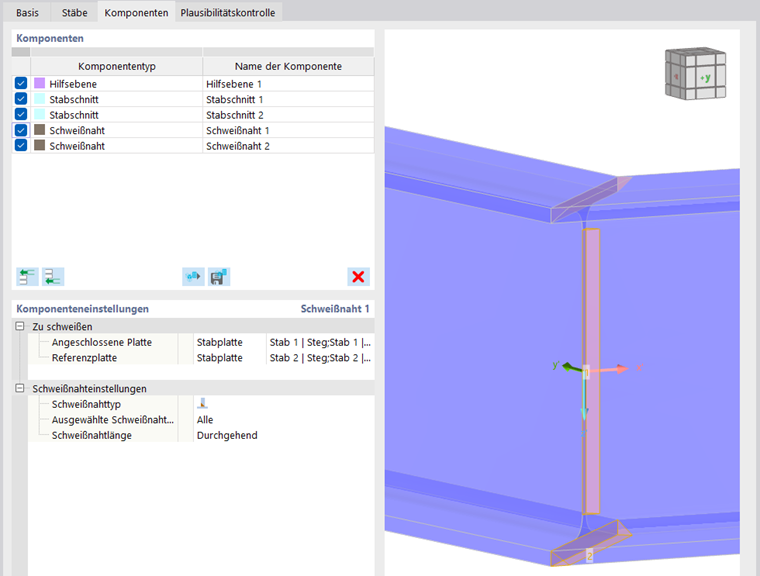

4. Adición de una soldadura entre las almas, así como entre Barra 1 | Ala 2 y Barra 2 | Ala 2. La soldadura a tope se dispone en el lado frontal.


   Soldadura entre almas y alas inferiores
5. Adición de una soldadura entre Barra 1 | Ala 1 y Barra 2 | Ala 1. La soldadura a tope se dispone aquí en el lado posterior, ya que de lo contrario se dividiría y tendría que ser soldada desde el interior.


   Soldadura entre almas en I E = 21000,0 MPa; ν = 0,3; G = 8100,0 MPa
