При создании нового объёмного тела глобальная система координат по умолчанию используется как геометрическая система координат объёмного тела, а также как расчётная система координат для результатов.

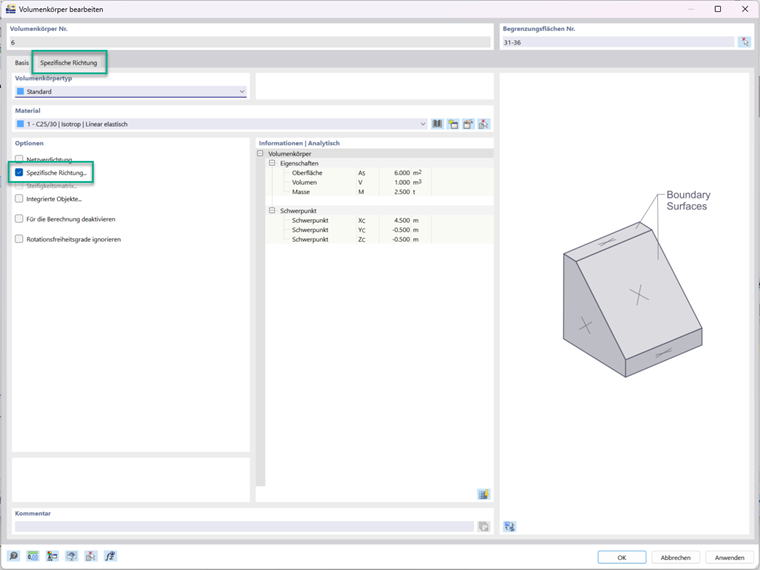

Чтобы отойти от настроек по умолчанию, доступна опция "Spezifischen Richtung...":

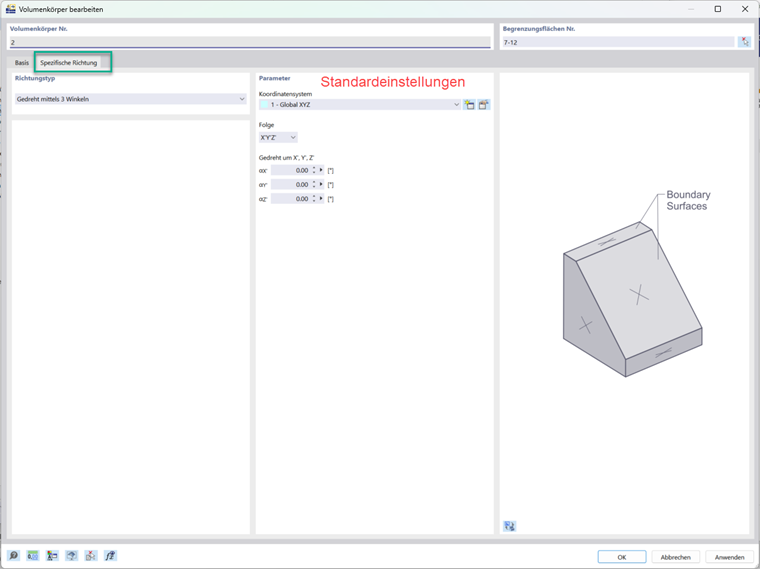

При активации этой опции вы получаете доступ к соответствующей новой вкладке. Параметры в этой вкладке относятся к геометрической системе координат объёмного тела и одновременно к системе координат, относительно которой определяются результаты расчёта, например основные напряжения:

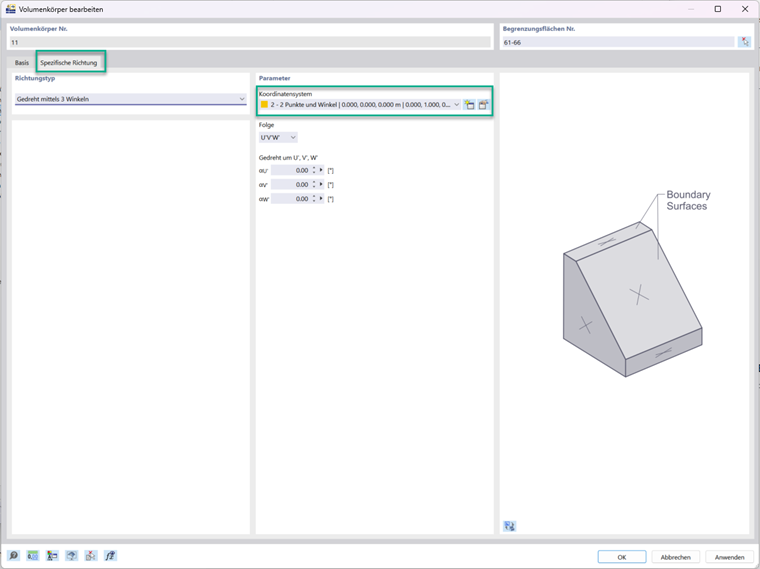

Здесь вы можете изменить систему координат объёмного тела на самостоятельно заданную систему координат:
При последующем отключении опции "spezifische Richtung..." последнее выбранное для объёмного тела положение системы координат сохраняется.

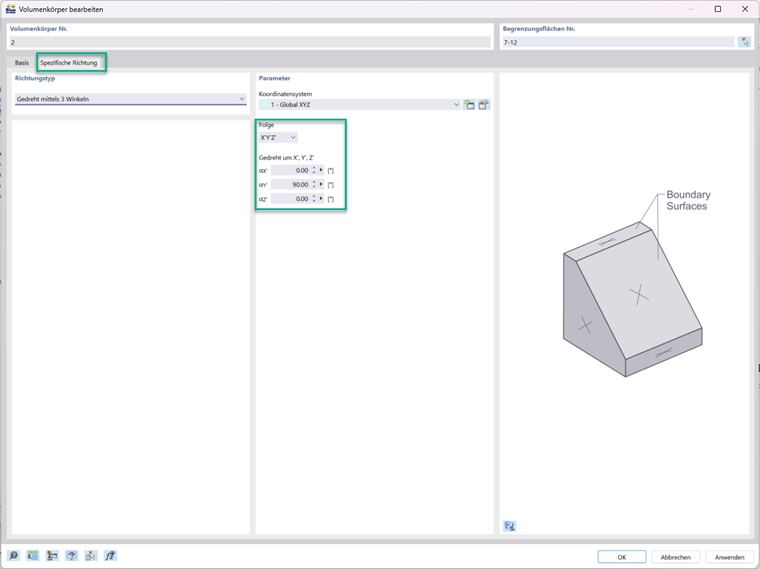

Кроме того, имеется возможность дополнительно вращать систему отсчёта объёмного тела.

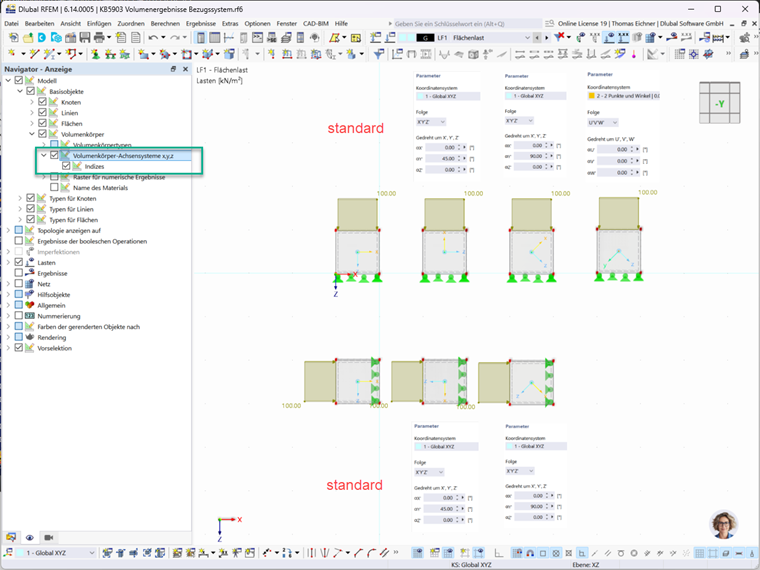

На следующем рисунке показаны системы координат объёмных тел для объёмных тел с различными настройками специфических направлений:

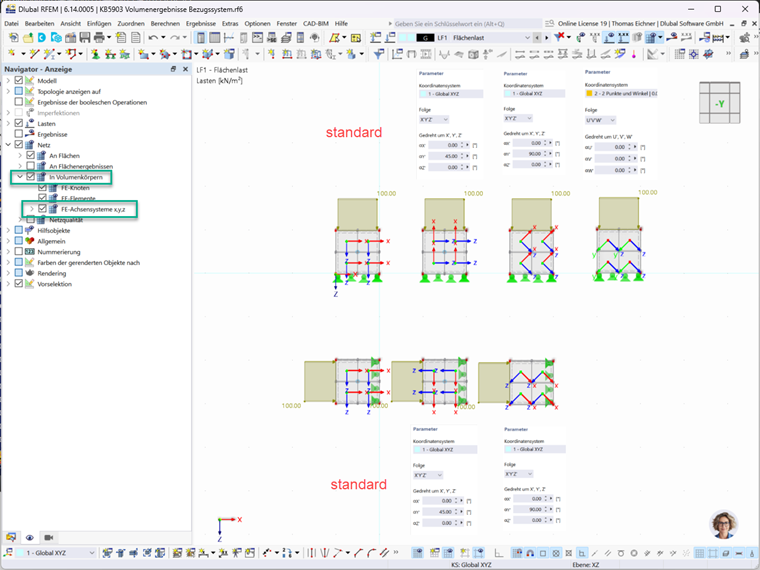

На следующем рисунке показаны системы координат отдельных конечных элементов объёмных тел:
Наконец, можно рассмотреть результаты основных напряжений в направлении z. Как видно на рисунке, они относятся к оси z конечных элементов:
