Lors de la création d’un nouveau solide, le système de coordonnées global est utilisé par défaut comme système de coordonnées géométrique du solide ainsi que comme système de coordonnées de calcul pour les résultats.

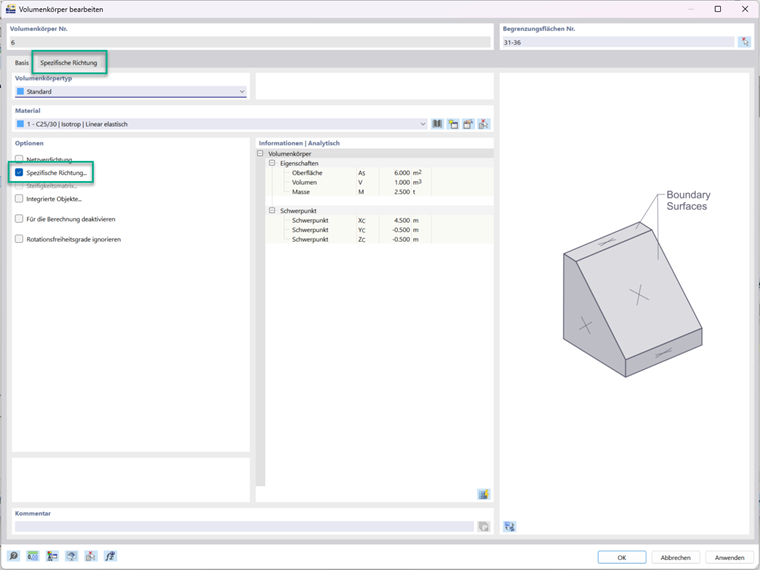

Pour déroger au réglage par défaut, l’option « Direction spécifique... » est à votre disposition :

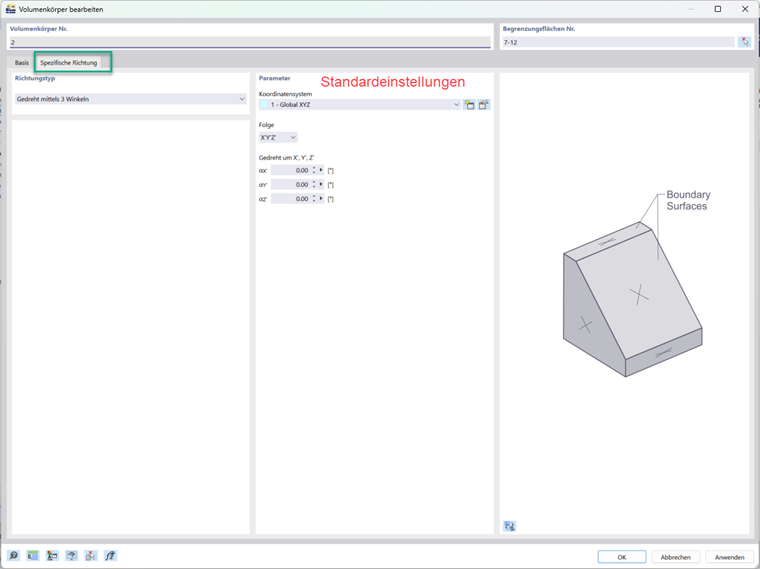

En activant l’option, vous accédez à l’onglet correspondant nouvellement créé. Les paramètres de cet onglet concernent le système de coordonnées géométrique du solide et, simultanément, le système de coordonnées auquel sont rapportés les résultats de calcul, tels que les contraintes principales :

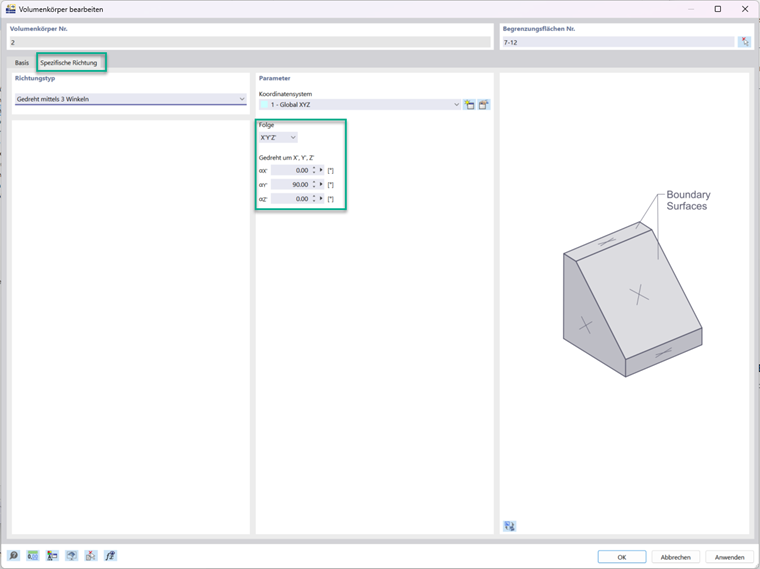

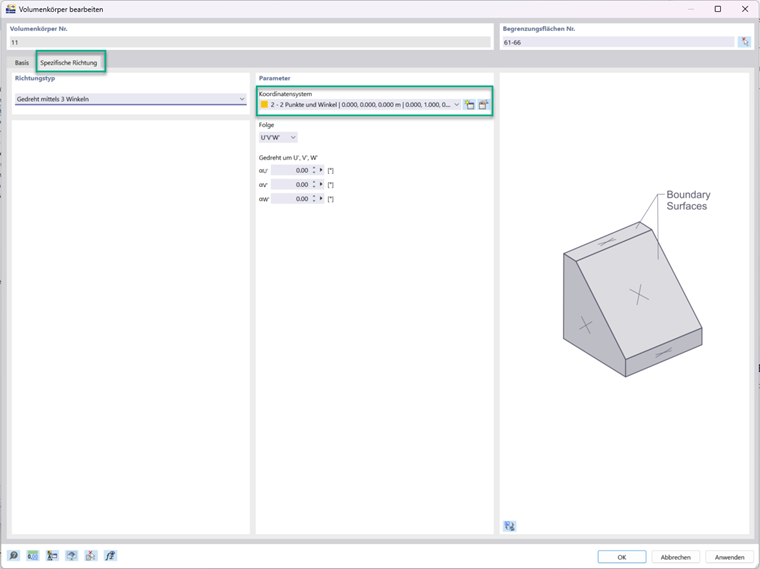

Vous avez ici la possibilité de remplacer le système de coordonnées du solide par un système de coordonnées défini par vos soins :
Si l’option « direction spécifique... » est ensuite désactivée, le dernier système de coordonnées choisi pour le solide reste utilisé. Il est également possible de faire pivoter davantage le système de référence du solide.

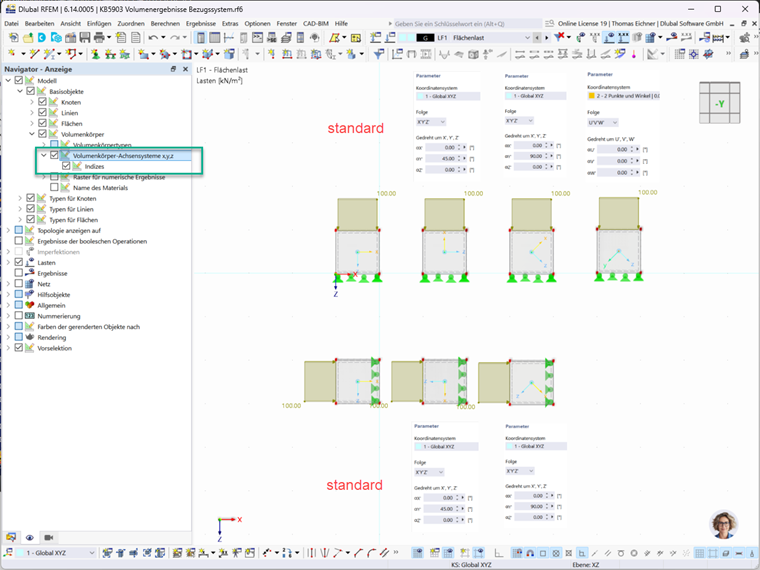

La figure suivante illustre les systèmes de coordonnées des solides pour des solides avec différents réglages des directions spécifiques :

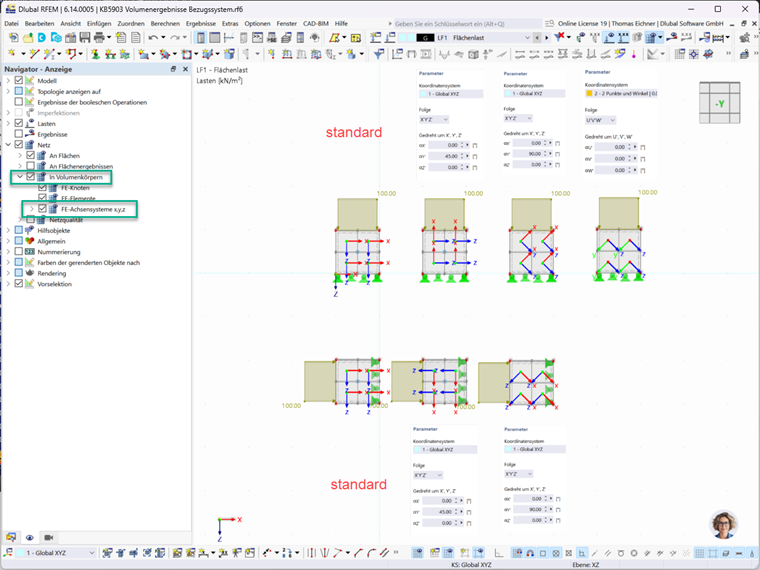

Dans l’illustration suivante, les systèmes de coordonnées des différents éléments finis des solides sont affichés :

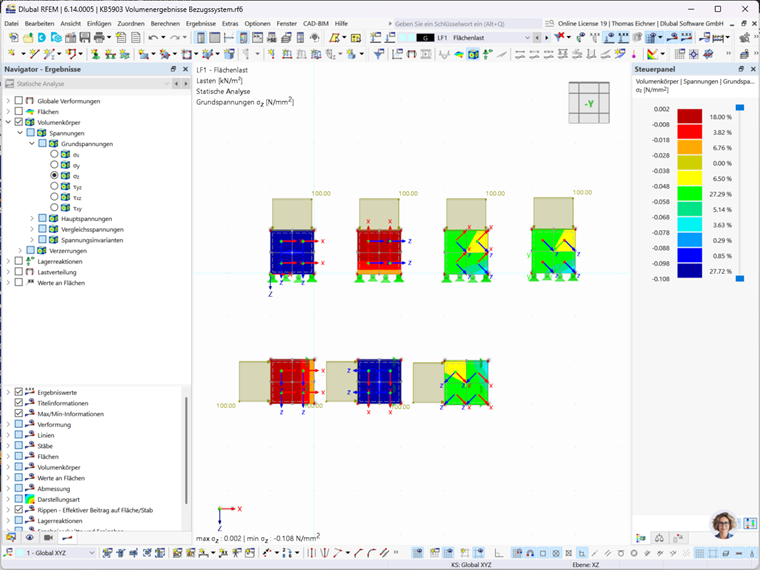

Enfin, nous pouvons encore examiner les résultats des contraintes principales dans la direction z. Comme le montre l’image, ils se rapportent à l’axe z des éléments finis :
