Al crear un nuevo cuerpo volumétrico, se utiliza de forma estándar el sistema de coordenadas global como sistema de coordenadas geométrico del cuerpo volumétrico y también como sistema de coordenadas de cálculo para los resultados.

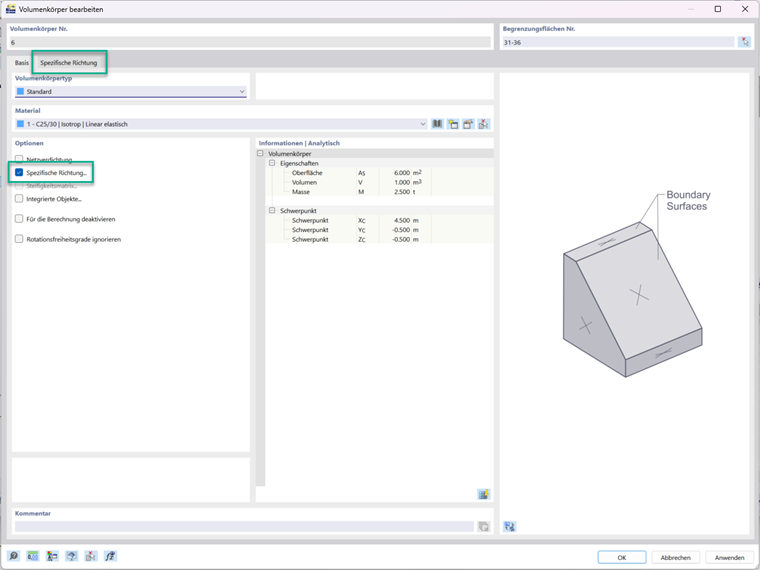

Para desviarse de la configuración estándar, dispone de la opción de la "Dirección específica...":

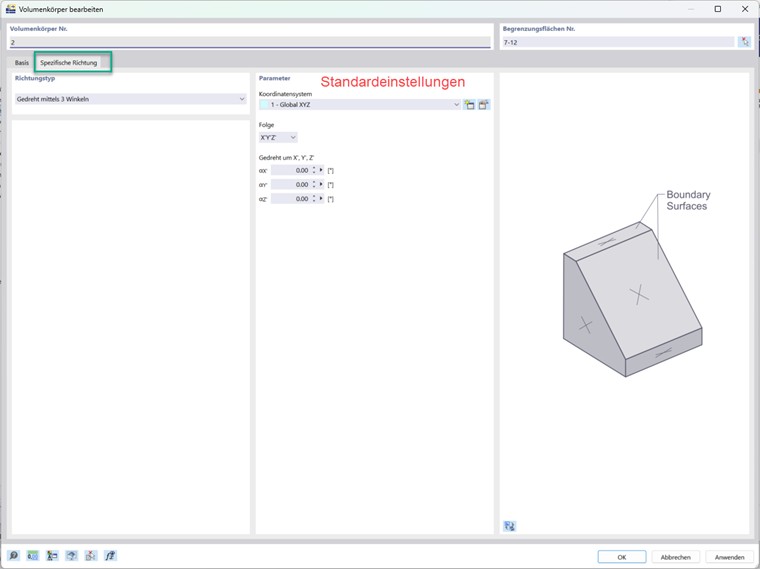

Al activar la opción, obtiene acceso a la nueva pestaña correspondiente. Los ajustes dentro de esta pestaña afectan al sistema de coordenadas geométrico del cuerpo volumétrico y, al mismo tiempo, al sistema de coordenadas al que están referidos los resultados del cálculo, como por ejemplo las tensiones principales:

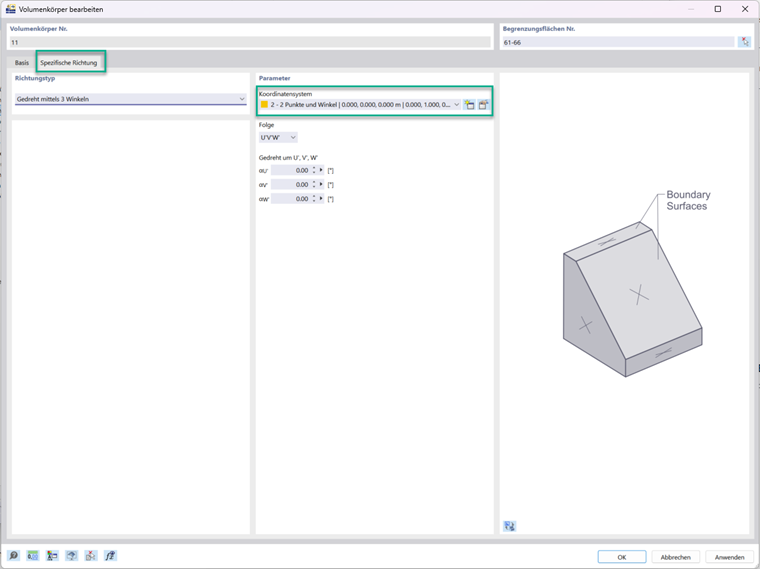

Aquí tiene la posibilidad de cambiar el sistema de coordenadas del cuerpo volumétrico a un sistema de coordenadas definido por usted mismo:

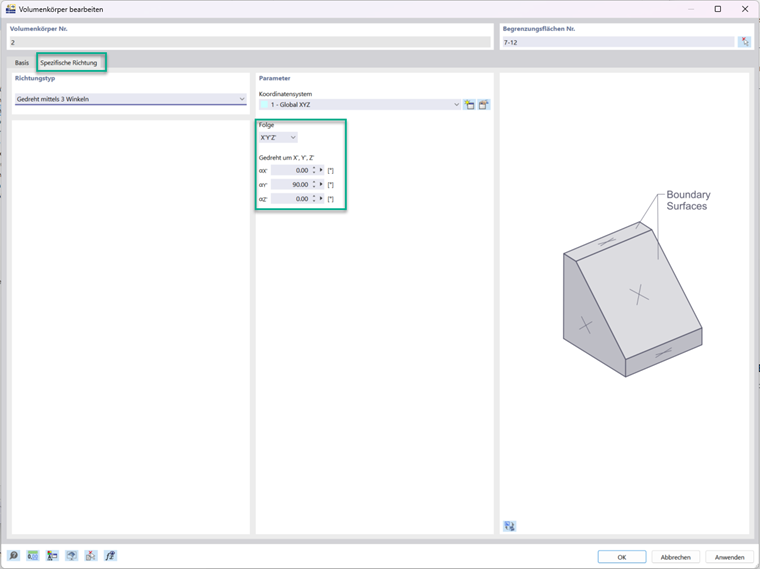

Al desactivar posteriormente la opción "dirección específica...", se mantiene en uso el último sistema de coordenadas seleccionado para el cuerpo volumétrico. Además, existe la posibilidad de seguir rotando el sistema de referencia del cuerpo volumétrico.

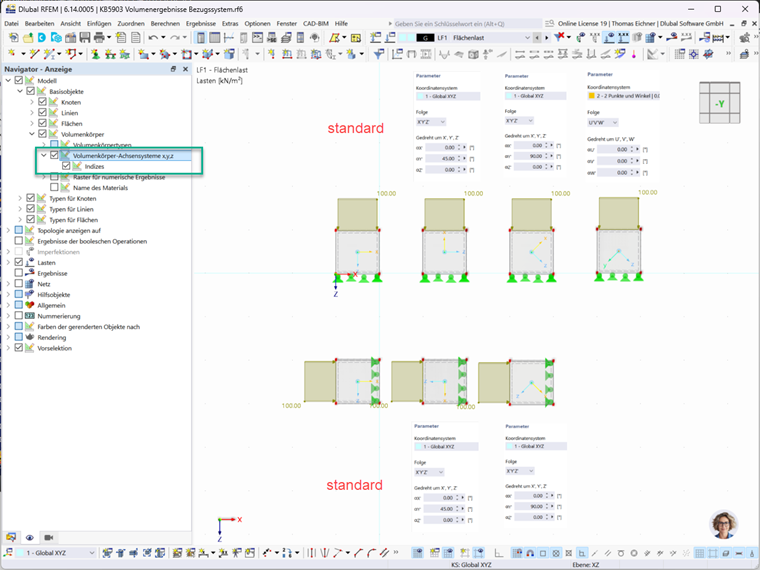

En la siguiente figura se muestran los sistemas de coordenadas de los cuerpos volumétricos para cuerpos volumétricos con distintos ajustes de las direcciones específicas:

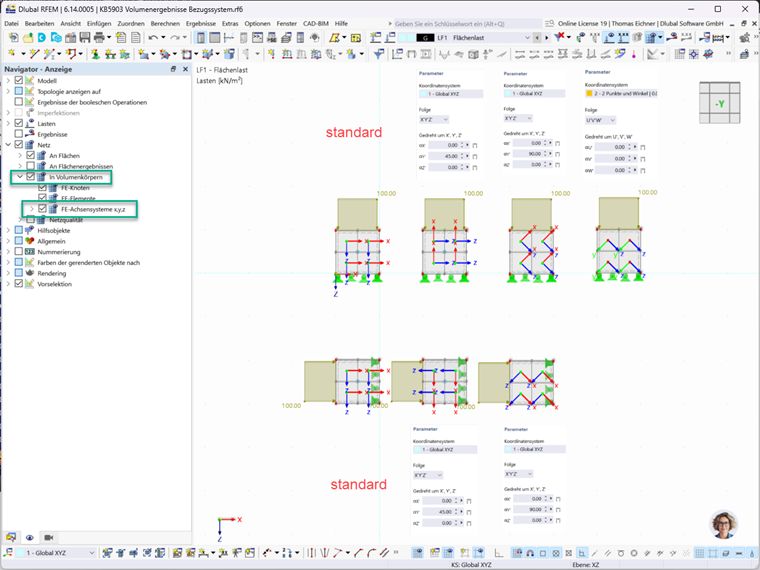

En la siguiente figura se muestran los sistemas de coordenadas de los distintos elementos finitos de los cuerpos volumétricos:
Por último, podemos considerar los resultados de las tensiones principales en dirección z. Como se ve en la imagen, estos se refieren al eje z de los elementos finitos:
