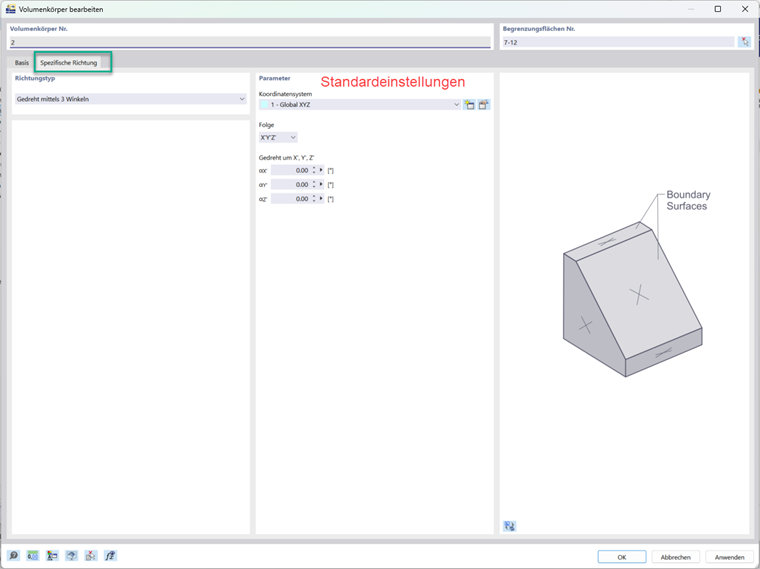

Na criação de um novo corpo sólido, o sistema de coordenadas global é utilizado, por padrão, como sistema de coordenadas geométrico do corpo sólido e também como sistema de coordenadas de cálculo para os resultados.

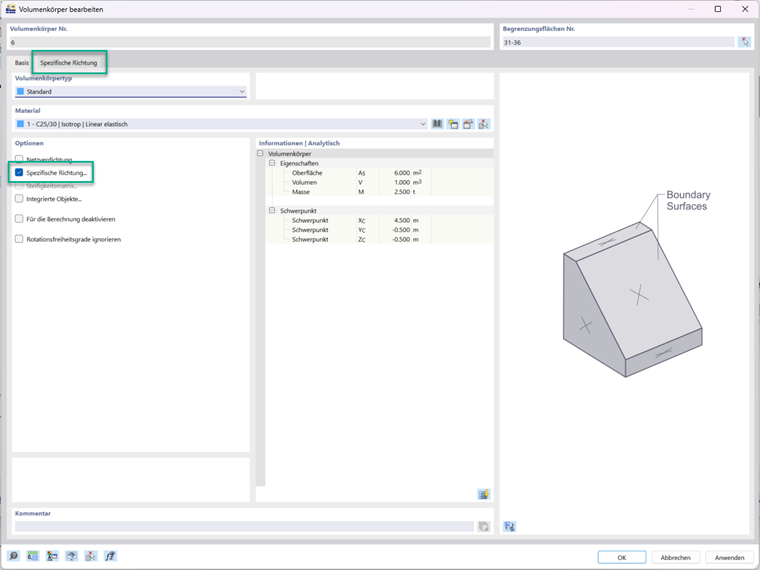

Para se afastar da configuração padrão, está disponível a opção "Direção específica...":
Ao ativar a opção, você obtém acesso à respectiva nova guia. As definições dentro desta guia dizem respeito ao sistema de coordenadas geométrico do corpo sólido e, ao mesmo tempo, ao sistema de coordenadas ao qual os resultados de cálculo, como por exemplo as tensões principais, estão referidos:

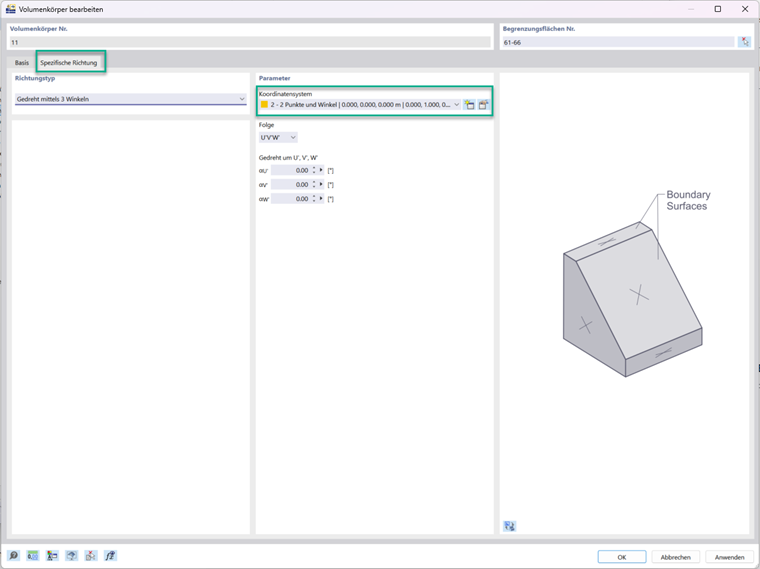

Aqui você tem a possibilidade de alterar o sistema de coordenadas do corpo sólido para um sistema de coordenadas definido por você:
Ao desativar posteriormente a opção "direção específica...", o último sistema de coordenadas selecionado para o corpo sólido permanece em uso.

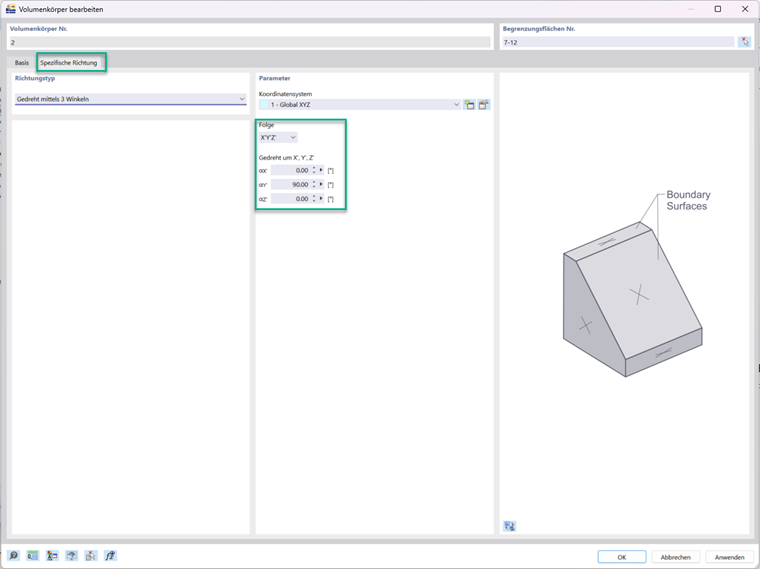

Além disso, existe a possibilidade de continuar a rotacionar o sistema de referência do corpo sólido.

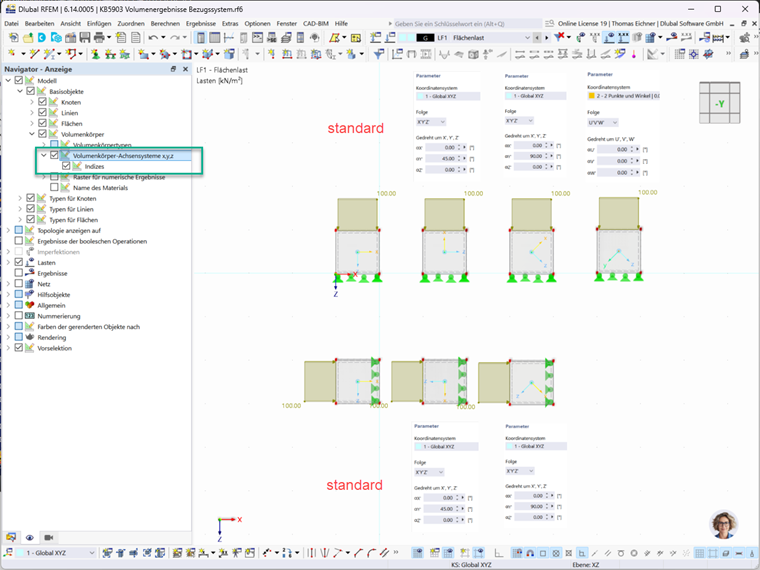

Na figura a seguir, são apresentados os sistemas de coordenadas dos corpos sólidos para corpos sólidos com diferentes configurações das direções específicas:

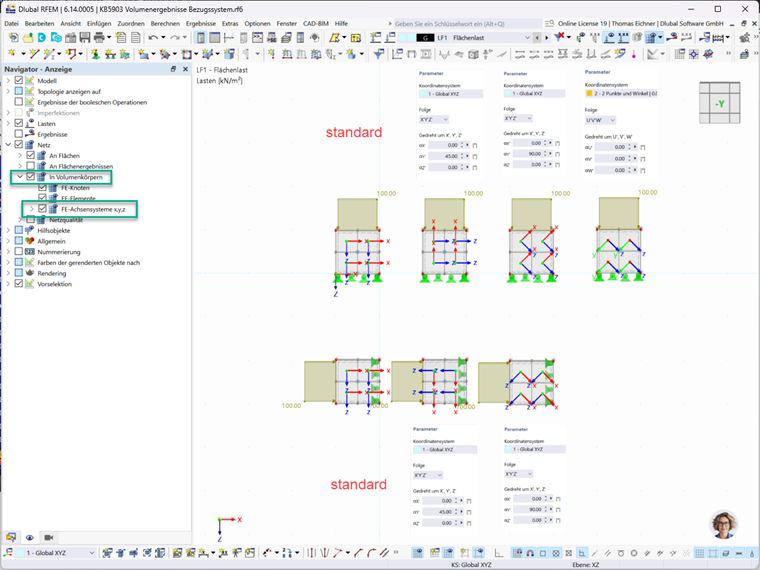

Nas próximas figuras, são exibidos os sistemas de coordenadas dos elementos finitos individuais dos corpos sólidos:

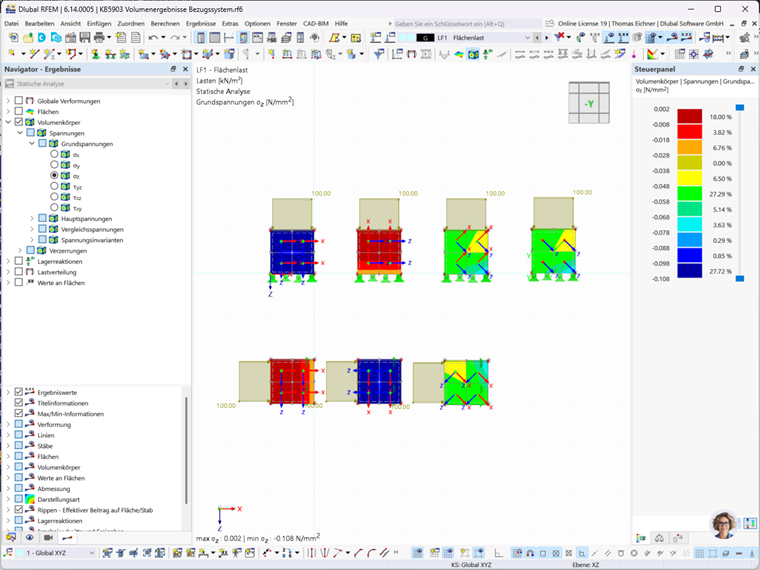

Por fim, ainda podemos analisar os resultados das tensões principais na direção z. Como se pode ver na imagem, estes se referem ao eixo z dos elementos finitos:
