Bei der Erstellung eines neuen Volumenkörpers wir standardmäßig das globale Koordinatensystem als geometrisches Koordinatensystem der Volumenkörpers und auch als Berechnungskoordinatensystem für die Ergebnisse verwendet.

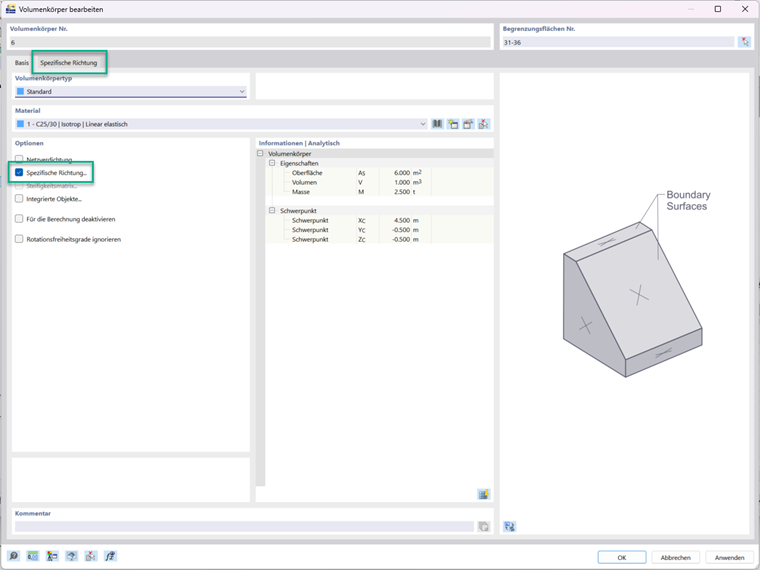

Um von der Standardeinstellung abzuweichen, steht Ihnen die Option der "Spezifischen Richtung..." zur Verfügung:

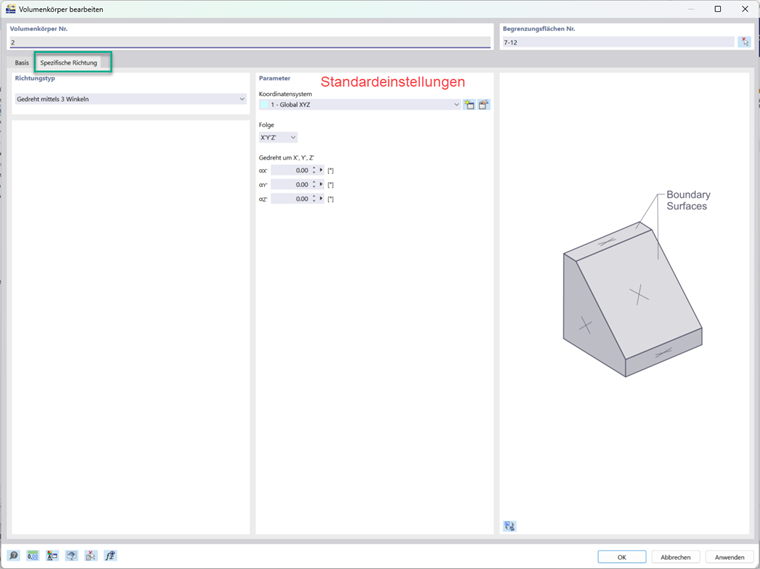

Durch das Aktivieren der Option erhalten Sie Zugriff auf den entsprechenden neuen Reiter. Die Einstellungen innerhalb dieses Reiters betreffen das geometrische Koordinatensystem des Volumenkörpers und zeitleich auch das Koordinatensystem, auf das die Berechnungsergebnisse, wie z.B. die Grundspannungen, bezogen sind:

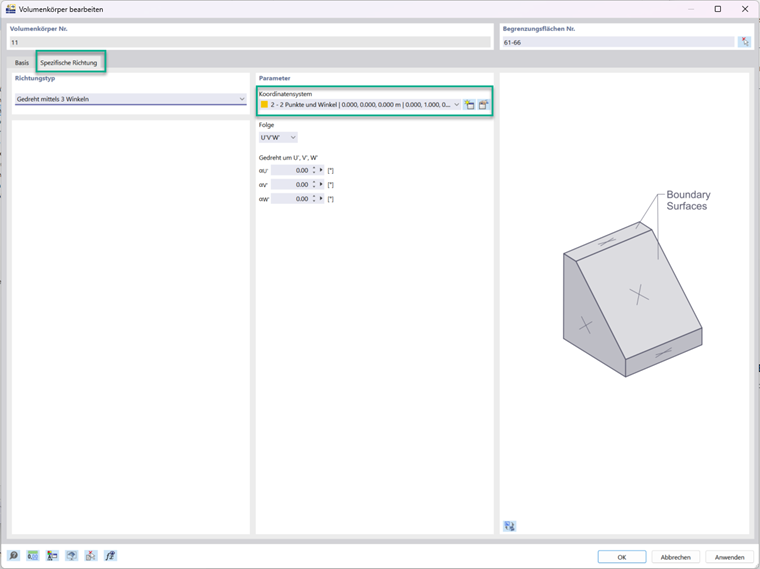

Sie haben hier die Möglichkeit, das Koordinatensystem des Volumenkörpers auf ein selbst definiertes Koordinatensystem zu wechseln:
Bei einem nachträglichem Abschalten der Option "spezifische Richtung..." bleibt das zuletzt gewählte Koordinatensystem für den Volumenkörper in Verwendung.

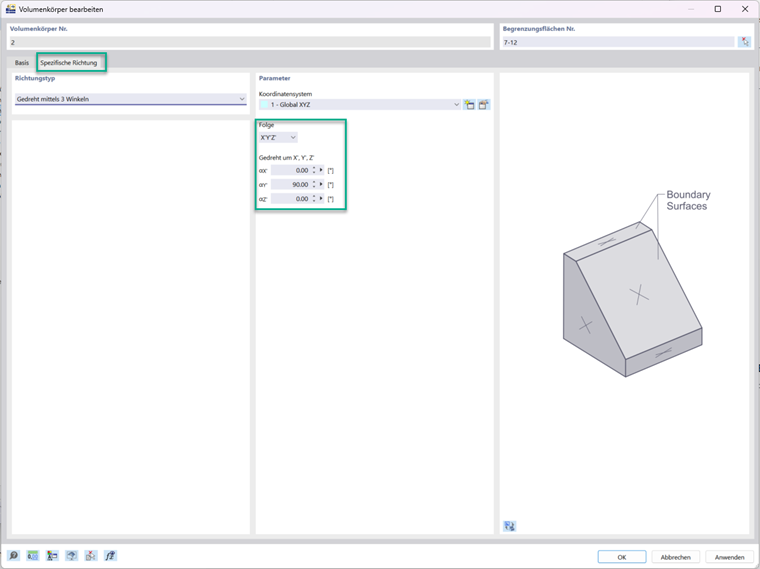

Weiter gibt es die Möglichkeit, das Bezugssystem des Volumenkörpers weiter zu rotieren.

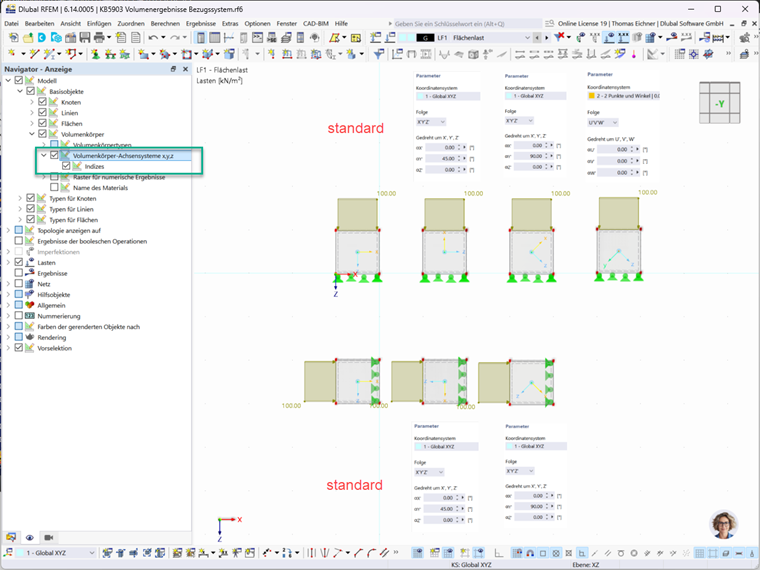

In der folgenden Abbildung werden die Koordinatensyteme der Volumenkörper für Volumenkörper mit verschiedenen Einstellungen der spezifischen Richtungen drgestellt:

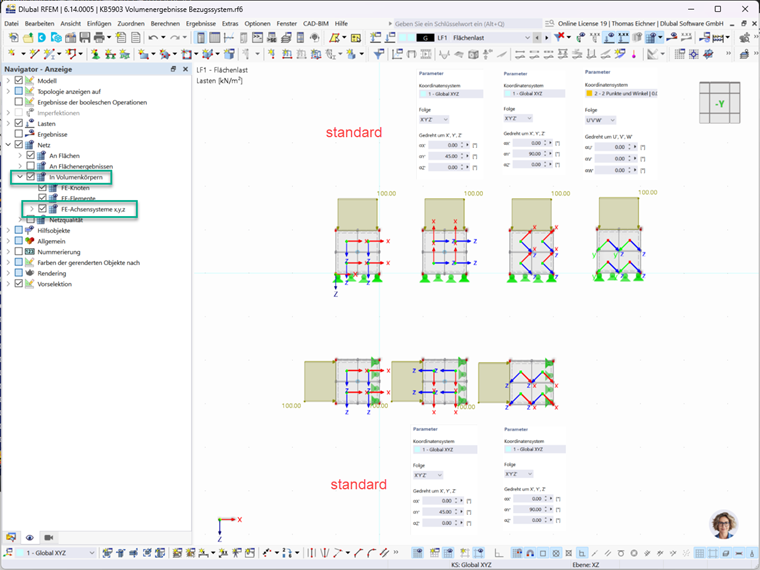

In der nächsten Abbildungen werden die Koordinatensysteme der einzelnen Finite-Elemente der Volumenkörper angezeigt:
Final können wir noch die Ergebnisse der Grundspannungen in z-Richtung betrachten. Diese beziehen sich wie im Bild zu sehen ist, auf die z-Achse der finiten Elemente:
