Bei creazione di un nuovo elemento volumetrico, per impostazione predefinita il sistema di coordinate globale viene utilizzato come sistema di coordinate geometrico dell'elemento volumetrico e anche come sistema di coordinate di calcolo per i risultati.

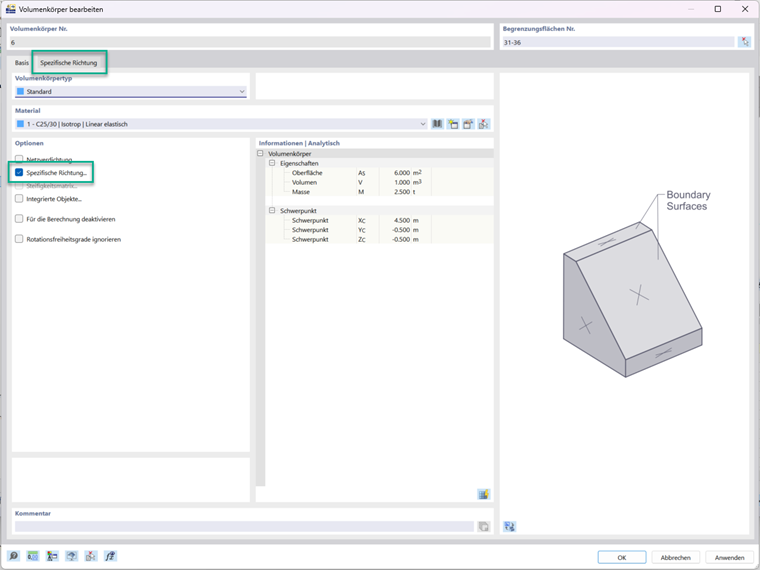

Per discostarsi dall'impostazione predefinita, è disponibile l'opzione "Direzione specifica...":

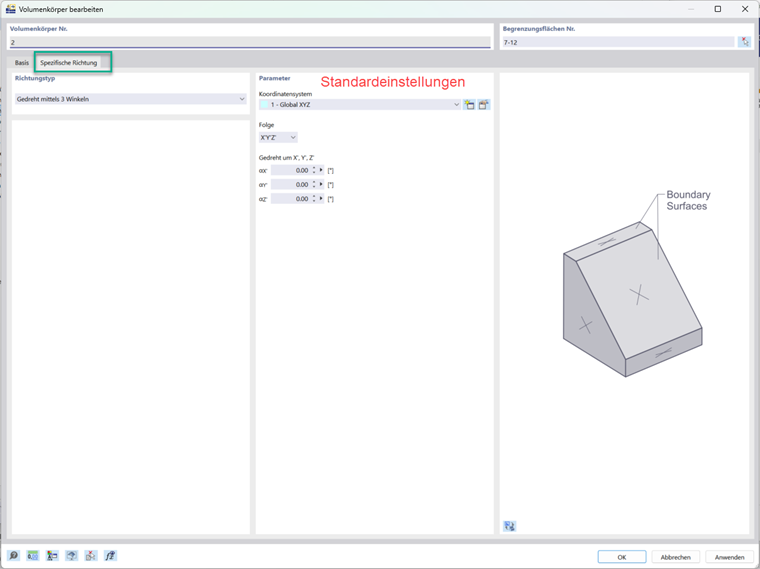

Attivando l'opzione si ottiene accesso alla relativa nuova scheda. Le impostazioni all'interno di questa scheda riguardano il sistema di coordinate geometrico dell'elemento volumetrico e, allo stesso tempo, anche il sistema di coordinate a cui sono riferiti i risultati del calcolo, come ad esempio le tensioni principali:

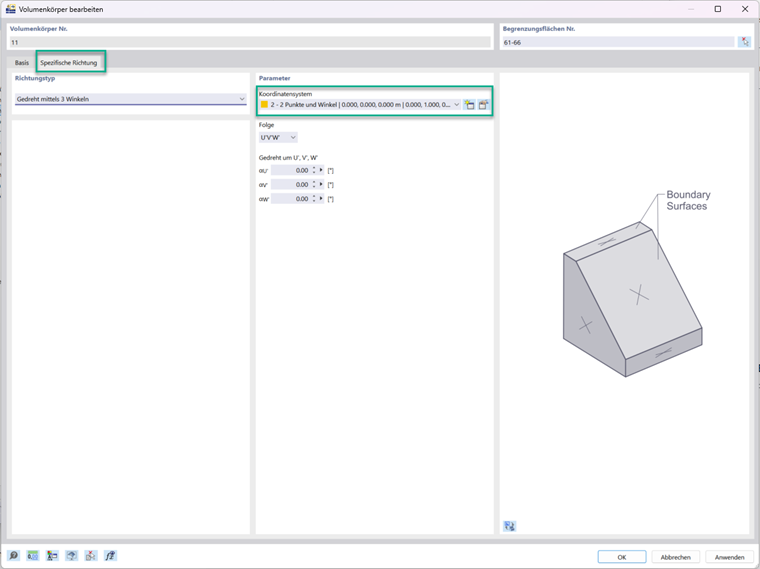

Qui è possibile passare il sistema di coordinate dell'elemento volumetrico a un sistema di coordinate definito dall'utente:
Disattivando successivamente l'opzione "direzione specifica..." rimane in uso l'ultimo sistema di coordinate selezionato per l'elemento volumetrico.

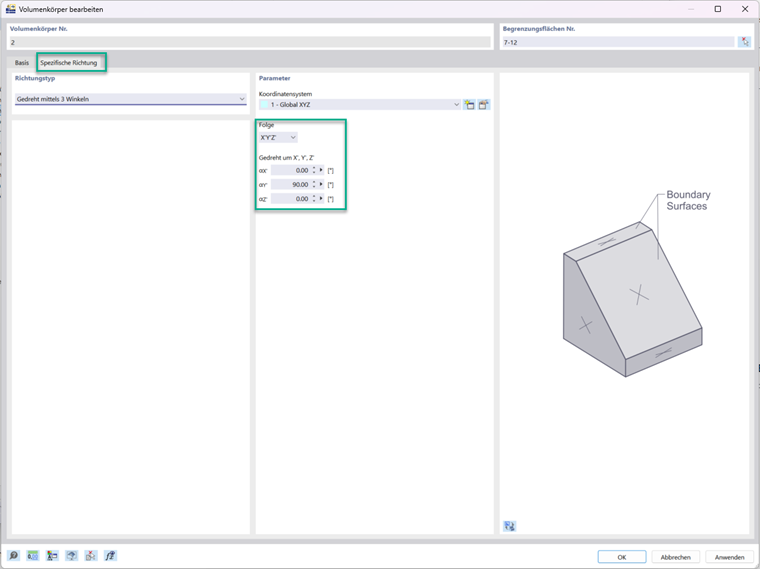

È inoltre possibile ruotare ulteriormente il sistema di riferimento dell'elemento volumetrico.

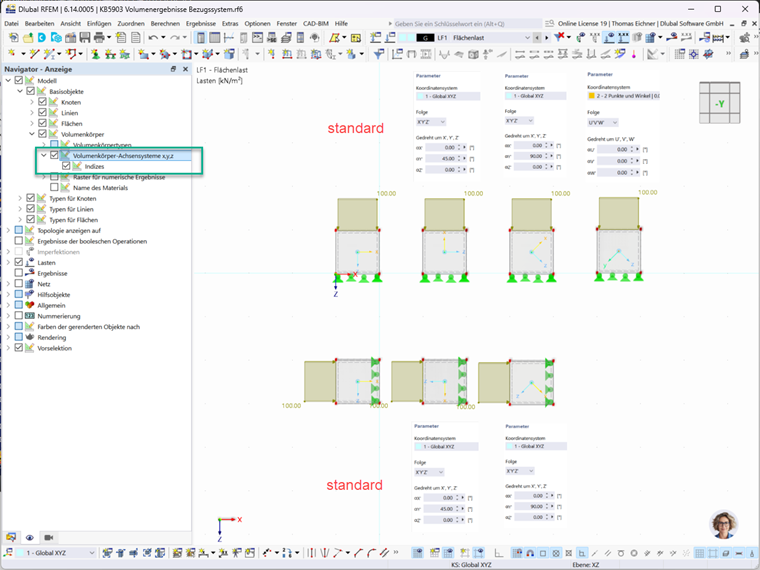

Nella figura seguente sono rappresentati i sistemi di coordinate degli elementi volumetrici per elementi volumetrici con diverse impostazioni delle direzioni specifiche:

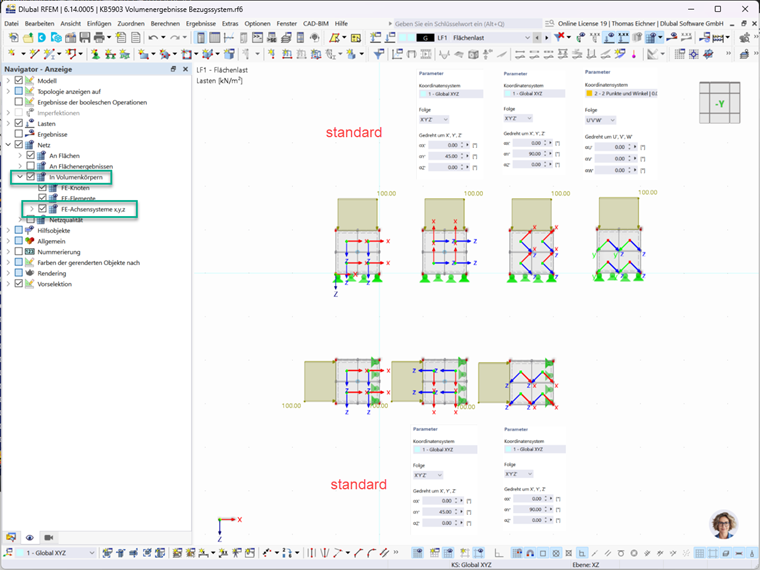

Nelle figure successive vengono visualizzati i sistemi di coordinate dei singoli elementi finiti degli elementi volumetrici:
Infine possiamo ancora considerare i risultati delle tensioni principali in direzione z. Come si vede nell'immagine, questi si riferiscono all'asse z degli elementi finiti:
