Bei der Erstellung eines neuen Volumenkörpers wir standardmäßig das globale Koordinatensystem als geometrisches Koordinatensystem der Volumenkörpers und auch als Berechnungskoordinatensystem für die Ergebnisse verwendet.

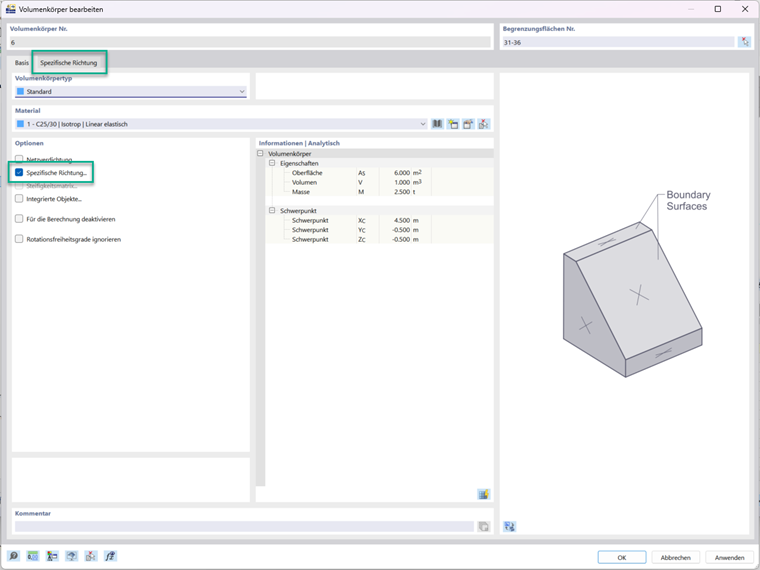

Aby odstąpić od ustawienia domyślnego, dostępna jest opcja „Specyficzny kierunek...”:

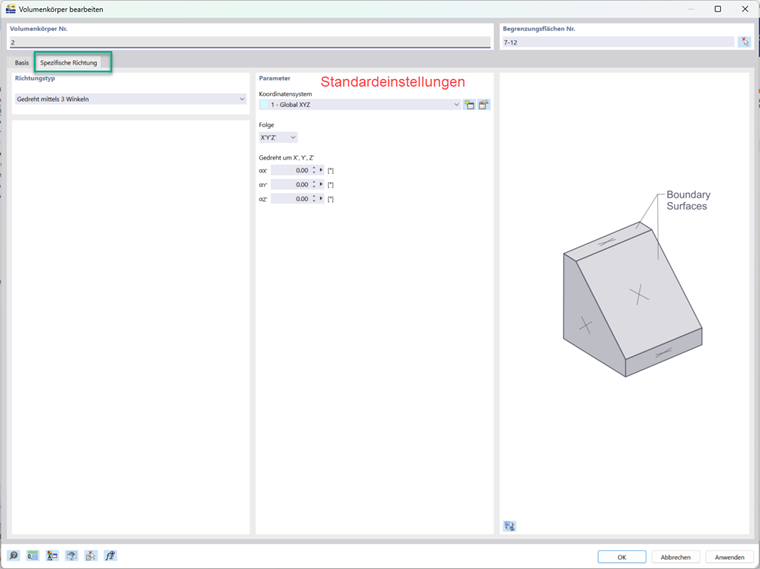

Po aktywowaniu opcji uzyskują Państwo dostęp do odpowiedniej nowej zakładki. Ustawienia w tej zakładce dotyczą geometrycznego układu współrzędnych bryły, a jednocześnie także układu współrzędnych, do którego odnoszone są wyniki obliczeń, np. naprężenia główne:

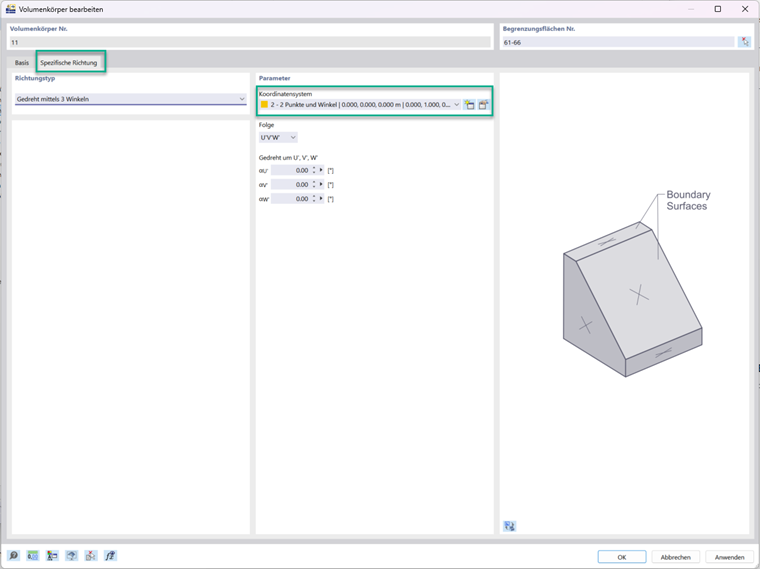

Tutaj mają Państwo możliwość zmiany układu współrzędnych bryły na samodzielnie zdefiniowany układ współrzędnych:

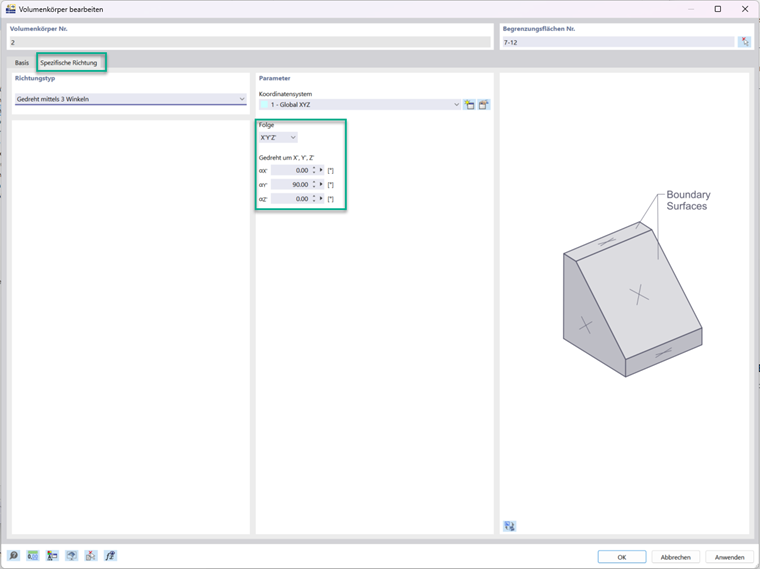

Po późniejszym wyłączeniu opcji „specyficzny kierunek...” ostatnio wybrany układ współrzędnych dla bryły pozostaje w użyciu. Ponadto istnieje możliwość dalszego obrotu układu odniesienia bryły.

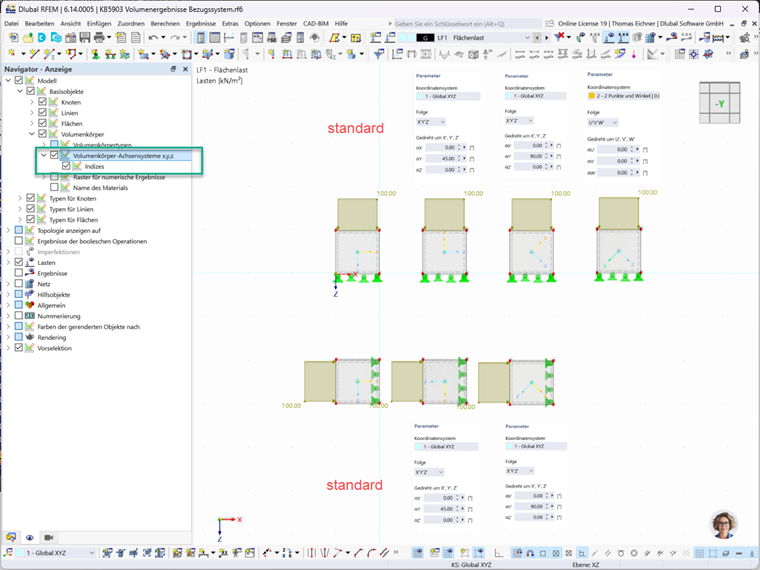

Na poniższym rysunku przedstawiono układy współrzędnych brył dla brył z różnymi ustawieniami specyficznych kierunków:

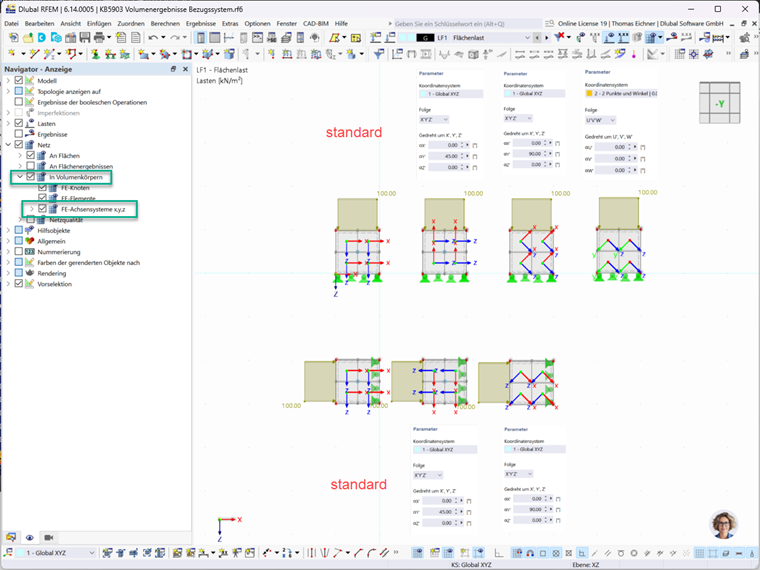

Na następnym rysunku pokazano układy współrzędnych poszczególnych elementów skończonych brył:
Na koniec możemy jeszcze przyjrzeć się wynikom naprężeń głównych w kierunku z. Odnoszą się one, jak widać na rysunku, do osi z elementów skończonych:
