Прежде всего, необходимо выбрать тип соединения, норматив расчета, стальные плиты и материал дюбелей. Для расчета по EC 5, можно задать систему дюбелей WS-T от SFS intec. В этом случае, соответствующий материал будет задан по умолчанию, с соблюдением технических требований производителя.
Соединяемые стержни импортируются из модели RFEM/RSTAB. Модуль автоматически проверяет выполнение всех геометрических условий. Как вариант, соединения можно задать вручную.
Нагрузки также импортируются автоматически из RFEM/RSTAB или задаются вручную, если узел задается пользователем. В окне Геометрия задаются размеры стальной плиты и расположение крепежных элементов.
RF-/JOINTS Timber - Steel to Timber | Ввод данных
У вас есть какие-нибудь вопросы?
Длина: 00:00:37 min
База знаний
Длина: 00:00:31 min
Длина: 00:03:27 min
Длина: 00:00:56 min
Длина: 00:00:00 min
Длина: 00:00:00 min
Функции продукта
Длина: 00:00:56 min
Кроме таблиц результатов можно в дополнительном модуле RF-/FRAME-JOINT Pro и RF-/JOINTS создавать также трехмерную графику. Это особо помогает при реалистичном изображении соединений в масштабе.
Der Anschlusstyp I "Nur Hauptstab" in RF-/JOINTS Holz - Stahl zu Holz eignet sich auch für mehr als einen angeschlossenen Stab.
Когда деревянное соединение спроектировано так, как показано на Рисунке 01, можно в расчетах учесть также жесткость пружины при кручении, возникающую в результате этого соединения. Ее можно определить с помощью модуля смещения крепежного элемента и полярного момента инерции соединения, без учета площади крепежного элемента.
Кроме определения значений нагрузок, в расчете деревянных конструкций необходимо учесть особенности сочетаемости нагрузок. В отличие от металлоконструкций, у которых наибольшее нагружение включает в себя все неблагоприятные воздействия на конструкцию, у деревянных конструкций значения прочности зависят от продолжительности нагружения и влажности древесины. Кроме того, особые характеристики нужно учитывать и в расчете на предельное состояние по пригодности к эксплуатации. Какое влияние это оказывает на расчет деревянных конструкций и как выполнить расчет в программах RSTAB и RFEM поясняется в данной статье.

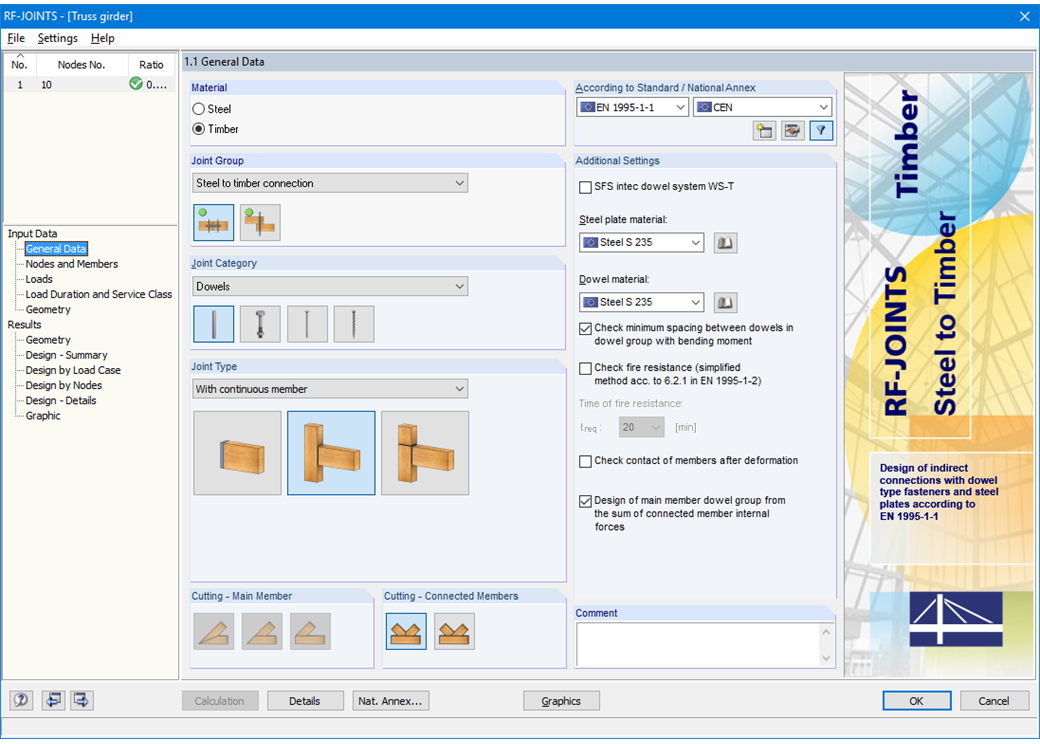

Прежде всего, необходимо выбрать тип соединения, норматив расчета, стальные плиты и материал дюбелей. Для расчета по норме EN 1995-1-1, можно задать систему дюбелей WS-T от SFS intec. В этом случае, соответствующий материал будет задан по умолчанию, согласно технической поддержке производителя.
Соединяемые стержни импортируются из модели RFEM/RSTAB. Дополнительный модуль автоматически проверяет выполнение всех геометрических условий. Как вариант, соединения можно задать вручную.
- Нагрузка также импортируется из RFEM/RSTAB или, в случае ручного задания соединения, нагрузки вводятся. В окне Геометрия задаются размеры стальной плиты и расположение крепежных элементов.
После завершения расчета, дополнительный модуль RF-/JOINTS Timber - Steel to Timber, среди других данных, выводит соединительные элементы узла для каждого отдельного стержня. Изображаются следующие результаты расчета:
- Проверка минимального шага дюбелей
- Несущая способность отдельных крепежных элементов
- Стальная плита (смятие и напряжения по по EC 3 и AISC)
- Расчет напряжений с редуцированным деревянным сечениям
- выход из работы при сдвиге блока
- Общая несущая способность (включая определение элементов жесткости, расчет поперечного растяжения по ЕС 5 и т.д.)
- Расчет на огнестойкость по EN 1995-1-2
Прежде всего, определяющие расчеты узлов объединяются в группы и изображаются в первом окне результатов, с базовой геометрией узла. В других окнах результатов можно увидеть все основные подробности расчета.
Размеры, характеристики материалов и сварные швы, важные для конструкции соединения, изображаются сразу же и могут быть распечатаны напрямую. Аналогично, включается экспорт в файл DXF. Можно визуализировать соединения в RF‑/JOINTS Timber - Steel to Timber или в модели RFEM/RSTAB.
Вся графика может быть включена в протокол результатов RFEM/RSTAB или распечатана напрямую. Благодаря масштабированию результатов можно оптимально выполнить визуальную проверку уже на этапе расчета.
- Расчёт шарнирных, устойчивых к изгибу и полужестких соединений
- Определение до 5 стальных пластин, прорезанных в деревянных балках
- До 8 стержней, соединенных к одному узлу
- Толщина стального листа 5 мм - 40 мм
- Все размеры крепежных элементов
- Автоматическая проверка минимального расстояния между крепежными элементами
- Возможность свободного определения расстояния между крепежными элементами
- Задание асимметричного расположения крепёжных элементов (например, любых многоугольных цепей)
- Графическая визуализация соединений в дополнительном модуле и в программе RFEM/RSTAB
- Все необходимые расчёты стальных и деревянных конструкций, включая редукцию значений сечений
- Расчет поперечной растянутой арматуры (только для EN 1995‑1‑1)
- Экспорт эксцентриситетов стержней в RFEM/RSTAB для учета при определении внутренних сил
- Длина дюбеля дополнительно меньше ширины сечения (для деревянных дюбелей)
- Экспорт DXF геометрии соединений
- Расчет на огнестойкость по EN 1995-1-2
