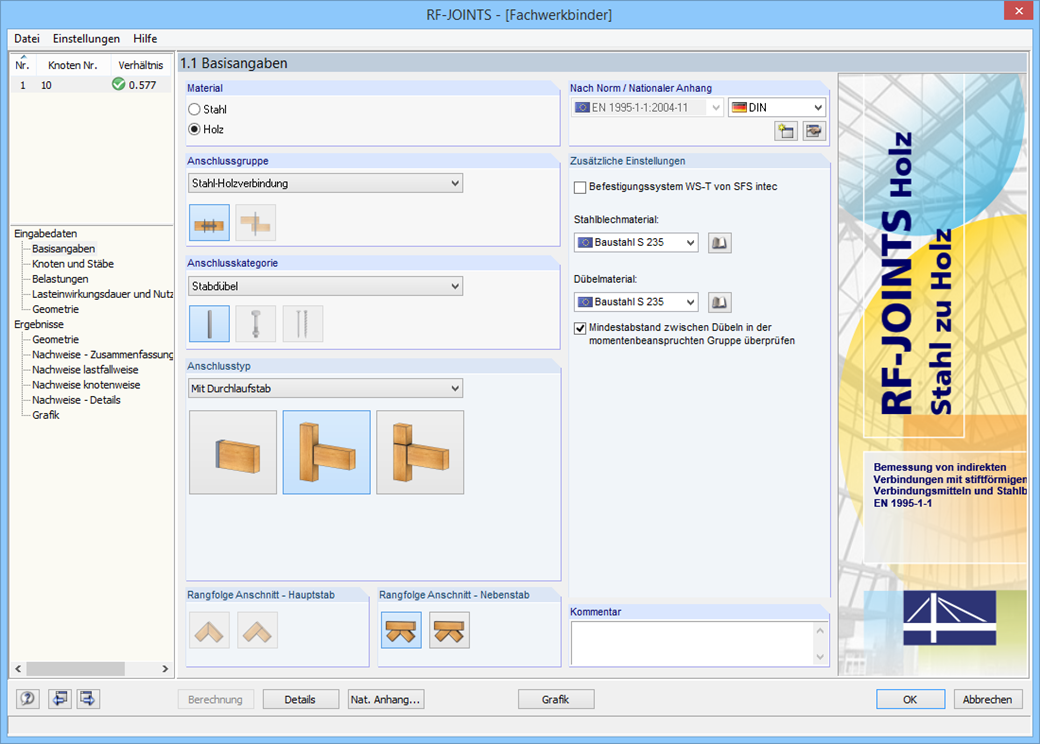

Es wird zunächst der Anschlusstyp, die Bemessungsnorm sowie die Blech- und Dübelgüte ausgewählt. Optional kann das Befestigungssystem WS-T von SFS kann ausgewählt werden (nur für EN 1995-1-1). Dann wird die entsprechende Güte gemäß der Zulassung des Herstellers voreingestellt.
Die anzuschließenden Stäbe werden aus dem RFEM/RSTAB-Modell übernommen. Dabei überprüft das Modul automatisch, ob alle Geometriebedingungen erfüllt sind. Alternativ kann der Anschluss auch manuell eingegeben werden.
Auch die Belastung wird von RFEM/RSTAB übernommen, bzw. bei manueller Anschlussdefinition werden Lasten eingegeben. In der Maske Geometrie werden die Stahlblechabmessungen sowie die Verbindungsmittelanordnungen an den angeschlossenen Stäben definiert.
RF-/JOINTS Holz - Stahl zu Holz | Eingabe
Haben Sie irgendwelche Fragen?
Länge: 00:00:41 min
Knowledge Base
Länge: 00:00:33 min
Länge: 00:04:31 min
Länge: 00:00:00 min
Veranstaltung
Länge: 00:00:00 min
Länge: 00:00:56 min
Veranstaltung
Länge: 00:00:00 min
Veranstaltung
Länge: 00:00:00 min
Neben den Ergebnistabellen wird in RF-/JOINTS und RF-/RAHMECK Pro eine dreidimensionale Grafik erstellt. Hierbei handelt es sich um eine wirklichkeitsgetreue und maßstäbliche Darstellung der Verbindung.
Der Anschlusstyp I "Nur Hauptstab" in RF-/JOINTS Holz - Stahl zu Holz eignet sich auch für mehr als einen angeschlossenen Stab.
Wird eine Holzverbindung wie in Bild 01 dargestellt ausgeführt, kann die aus der Verbindung resultierende Drehfedersteifigkeit berücksichtigt werden. Diese kann mit Hilfe des Verschiebungsmoduls des Verbindungsmittels und des polaren Trägheitsmomentes des Anschlusses unter Vernachlässigung der Fläche der Verbindungsmittel bestimmt werden.
Neben der Bestimmung der Lasten gibt es für die Bemessung im Holzbau hinsichtlich der Lastkombinatorik ein paar Besonderheiten, die berücksichtigt werden müssen. Anders als zum Beispiel im Stahlbau, bei dem die größte Beanspruchung aus allen ungünstigen Einwirkungen resultiert, sind im Holzbau die Festigkeitswerte abhängig von der Lasteinwirkungsdauer und der Holzfeuchte. Auch für den Nachweis der Gebrauchstauglichkeit gilt es, besondere Merkmale zu berücksichtigen. Welche Auswirkungen dies auf die Bemessung der Holzbauteile hat und wie dies in RSTAB und RFEM umgesetzt werden kann, wird nachfolgend erläutert.
Es wird zunächst der Anschlusstyp, die Bemessungsnorm sowie die Blech- und Dübelgüte ausgewählt. Optional kann das Befestigungssystem WS-T von SFS kann ausgewählt werden (nur für EN 1995-1-1). Dann wird die entsprechende Güte gemäß der Zulassung des Herstellers voreingestellt.
Die anzuschließenden Stäbe werden aus dem RFEM/RSTAB-Modell übernommen. Dabei überprüft das Modul automatisch, ob alle Geometriebedingungen erfüllt sind. Alternativ kann der Anschluss auch manuell eingegeben werden.
- Auch die Belastung wird von RFEM/RSTAB übernommen, bzw. bei manueller Anschlussdefinition werden Lasten eingegeben. In der Maske Geometrie werden die Stahlblechabmessungen sowie die Verbindungsmittelanordnungen an den angeschlossenen Stäben definiert.
Nach der Berechnung werden unter anderem die Anschlusssteifigkeiten für jeden einzelnen Stab aufgeführt. Folgende Nachweise werden ausgegeben:
- Überprüfung der Mindestabstände
- Tragfähigkeit jedes Verbindungsmittels
- Stahlblech (Lochleibung und Spannung gemäß EC 3 und AISC)
- Spannungsnachweise mit reduziertem Holzquerschnitt
- Blockscherversagen
- Gesamttragfähigkeit (inkl. Steifigkeitsermittlung, Querzugnachweis (nur für EN 1995-1-1) etc.)
- Brandschutznachweis nach EN 1995-1-2
Zunächst werden die maßgebenden Nachweise zusammengestellt und mit der Geometrie der Verbindung tabellarisch ausgegeben. In weiteren Ausgabetabellen können alle wesentlichen Nachweisdetails eingesehen werden.
Für die Konstruktion der Verbindung wichtige Abmessungen und Materialangaben sind sofort ersichtlich und können im Ausdruck ausgeben werden. Ebenso ist ein DXF-Export möglich. Die Verbindungen lassen sich im Modul RF-/JOINTS Holz - Stahl zu Holz sowie in RFEM/RSTAB visualisieren.
Alle Grafiken sind direkt ausdruckbar oder können in das RFEM/RSTAB-Ausdruckprotokoll übernommen werden. Durch die maßstäbliche Ausgabe ist eine optimale visuelle Kontrolle schon in der Entwurfsphase möglich.
- Bemessung von gelenkigen, biegesteifen und nachgiebigen Anschlüssen
- Definition von bis zu 5 eingeschlitzten Stahlblechen
- Anschluss von bis zu 8 Stäben an einem Knoten
- Stahlblechdicke 5 mm - 40 mm
- Sämtliche Verbindungsmittelgrößen
- Automatische Überprüfung der Verbindungsmittelmindestabstände
- Optional freie Definition der Verbindungsmittelabstände
- Definition von unsymmetrischen Verbindungsmittelanordnungen (z. B. beliebige Polygonzüge)
- Grafische Visualisierung des Anschlusses im Modul sowie in RFEM/RSTAB
- Alle erforderlichen Stahl- und Holznachweise inkl. Reduzierung der Querschnittswerte
- Nachweis von Querzugverstärkungen (nur für EN 1995-1-1)
- Export der Stabexzentrizitäten nach RFEM/RSTAB und damit Berücksichtigung bei der Ermittlung der Schnittgrößen
- Dübellänge optional kürzer als die Querschnittsbreite (bei Verwendung von Holzstopfen)
- DXF-Export der Anschlussgeometrie
- Brandschutznachweis nach EN 1995-1-2
