RF-/JOINTS Timber - Steel to Timber | Wprowadzanie danych
Połączone pręty są następnie importowane z modelu programów RFEM/RSTAB. Moduł automatycznie sprawdza, czy wszystkie warunki geometryczne są spełnione. Alternativ kann der Anschluss auch manuell eingegeben werden.
Auch die Belastung wird von RFEM/RSTAB übernommen, bzw. bei manueller Anschlussdefinition werden Lasten eingegeben. In der Maske Geometrie werden die Stahlblechabmessungen sowie die Verbindungsmittelanordnungen an den angeschlossenen Stäben definiert.

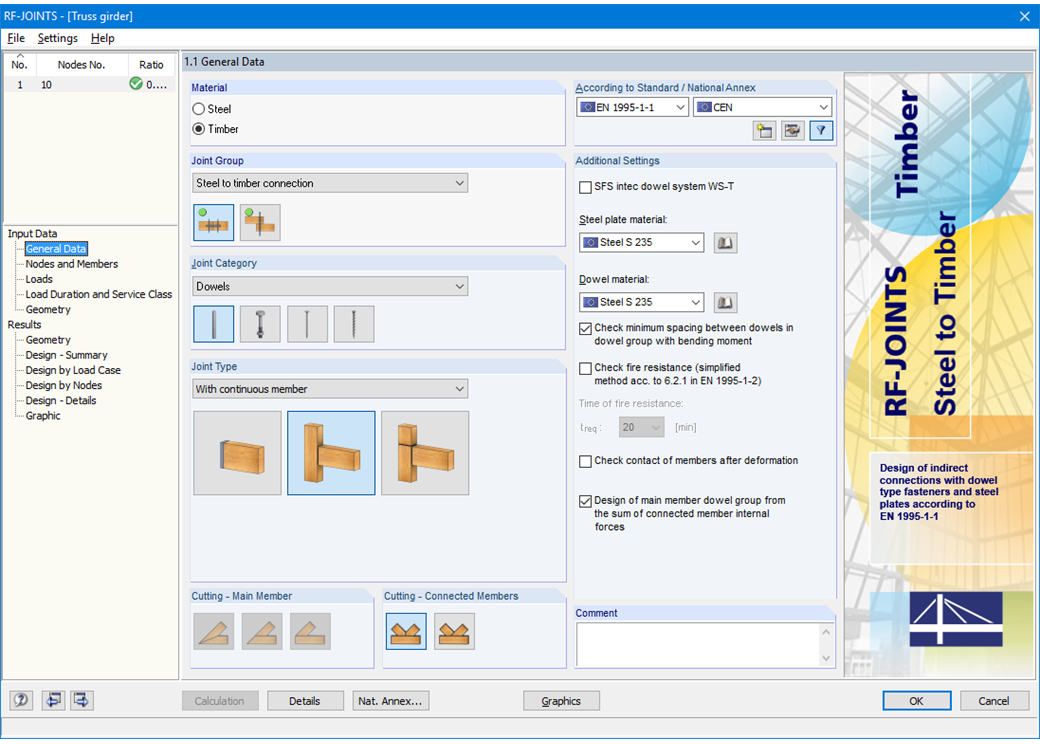

Najpierw należy wybrać typ połączenia, normę obliczeniową oraz materiał stalowej płyty i kołka. Aby przeprowadzić obliczenia zgodnie z EN 1995-1-1, można wybrać system sworzni SFS intec WS‑T. W takim przypadku odpowiedni materiał jest wstępnie ustawiony zgodnie z aprobatą techniczną producenta.
Połączone pręty są następnie importowane z modelu programów RFEM/RSTAB. Moduł dodatkowy automatycznie sprawdza, czy wszystkie warunki geometrii są spełnione. Alternatywnie, połączenie można zdefiniować ręcznie.
- Obciążenie jest również importowane z programu RFEM/RSTAB lub, w przypadku ręcznej definicji połączenia, wprowadzane są obciążenia. W oknie Geometria wyświetlane są wymiary płyty stalowej oraz rozmieszczenie łączników.
Po obliczeniach, moduł dodatkowy RF-/JOINTS Timber-Steel to Timber pokazuje sztywność połączenia dla wszystkich poszczególnych prętów. Moduł wyświetla następujące wyniki:
- Minimalna odległość między trzpieniami
- Nośność pojedynczego łącznika
- Blachy (nośność i naprężenia wg Eurokodu 3 i AISC)
- Analiza naprężeń wraz z redukcją przekrojów drewnianych
- zniszczenie przy ścinaniu blokowym
- Całkowita nośność (w tym określenie sztywności, rozciąganie poprzeczne zgodnie z EC 5 i inne)
- Obliczenia odporności ogniowej zgodnie z EN 1995-1-2
Główne wyniki wymiarowania połączenia są podzielone w grupach i przedstawiane w tabeli razem z geometrą połączenia. W kolejnych oknach wyników można zobaczyć wszystkie istotne szczegóły obliczeń.
Jednocześnie wyświetlane są także wymiary, właściwości materiałów i spoin istotnych dla konstrukcji połączenia, wszystkie dane mogą zostać uwzględnione w protokole wydruku. Podobnie aktywowany jest eksport do pliku DXF. Połączenia można zwizualizować w module RF-/JOINTS Timber - Steel to Timber lub w modelu RFEM/RSTAB.
Wszystkie grafiki można zintegrować w protokole wydruku programu RFEM/RSTAB lub wydrukować je bezpośrednio. Dzięki skalowaniu wyników, możliwa jest optymalna kontrola wizualna już na etapie projektowania.
- Projektowanie połączeń przegubowych, nośnych i półsztywnych
- Definicja do 5 stalowych płyt przekrojowych w belkach drewnianych
- Do 8 prętów połączonych z jednym węzłem
- Grubość płyty stalowej 5 mm – 40 mm
- Wszystkie rozmiary łączników
- Automatyczne sprawdzanie minimalnej odległości między łącznikami
- Opcjonalne dowolne definiowanie rozstawu łączników
- Definiowanie niesymetrycznych układów łączników (np. dowolnych łańcuchów wielokątnych)
- Graficzne przedstawienie połączeń w module dodatkowym i w RFEM/RSTAB
- Wszystkie wymagane obliczenia stali i drewna, w tym redukcja wartości przekrojów
- Wymiarowanie poprzecznego zbrojenia rozciąganego (tylko dla EN 1995-1-1)
- Eksport do RFEM/RSTAB mimośrodów prętów, które zostaną uwzględnione przy wyznaczaniu sił wewnętrznych
- Długość sworznia opcjonalnie mniejsza niż szerokość przekroju (dla kołków drewnianych)
- Eksport DXF geometrii połączenia
- Obliczenia odporności ogniowej zgodnie z EN 1995-1-2
