RF-/JOINTS Timber - Steel to Timber | Entrée

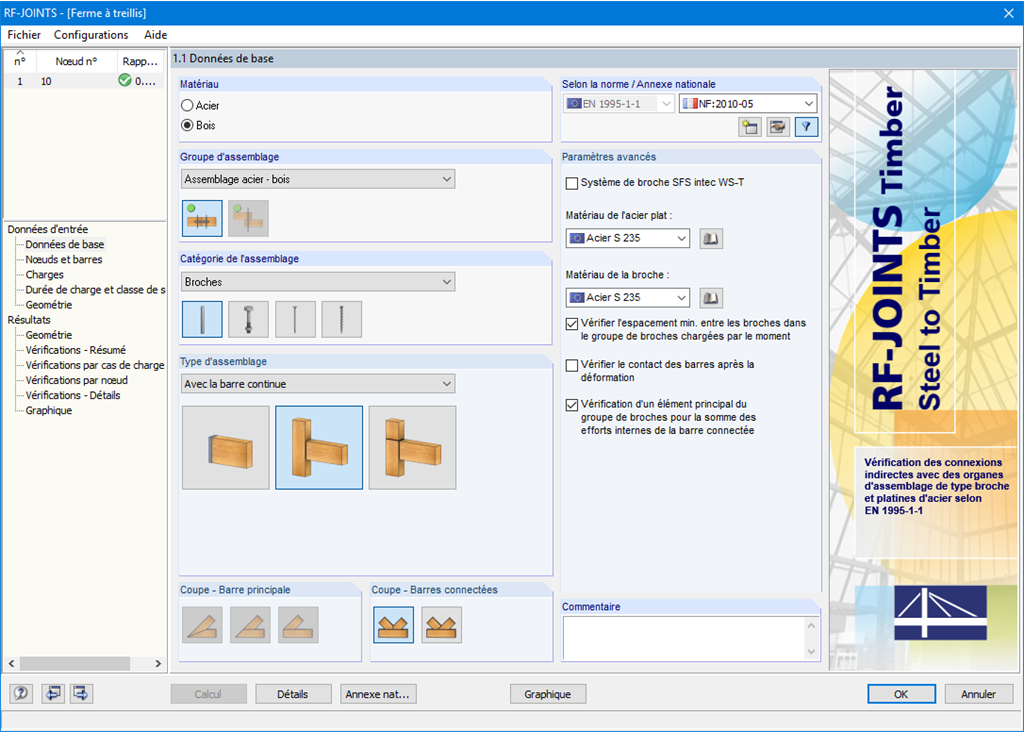

Le type d'assemblage, la norme, ainsi que les nuances de plaque et de goujon sont d'abord sélectionnés. Le système de fixation WS-T de SFS peut également être sélectionné (uniquement pour l'EN 1995-1-1). La nuance correspondante est ensuite prédéfinie selon les indications du fabricant.

Les barres à assembler sont importées du modèle RFEM/RSTAB avec leur position et leur inclinaison. Le module additionnel contrôle automatiquement si les conditions géométriques sont remplies. Il est aussi possible d'entrer uniquement la géométrie de l'assemblage et les efforts internes pour procéder à une vérification rapide.

Les charges sont également importées automatiquement depuis RFEM/RSTAB, ou entrées manuellement dans le cas d'une définition d'assemblage personnalisée. Dans la fenêtre Géométrie, vous pouvez définir les dimensions de la plaque métallique ainsi que la disposition des fixations sur les barres connectées.


;
