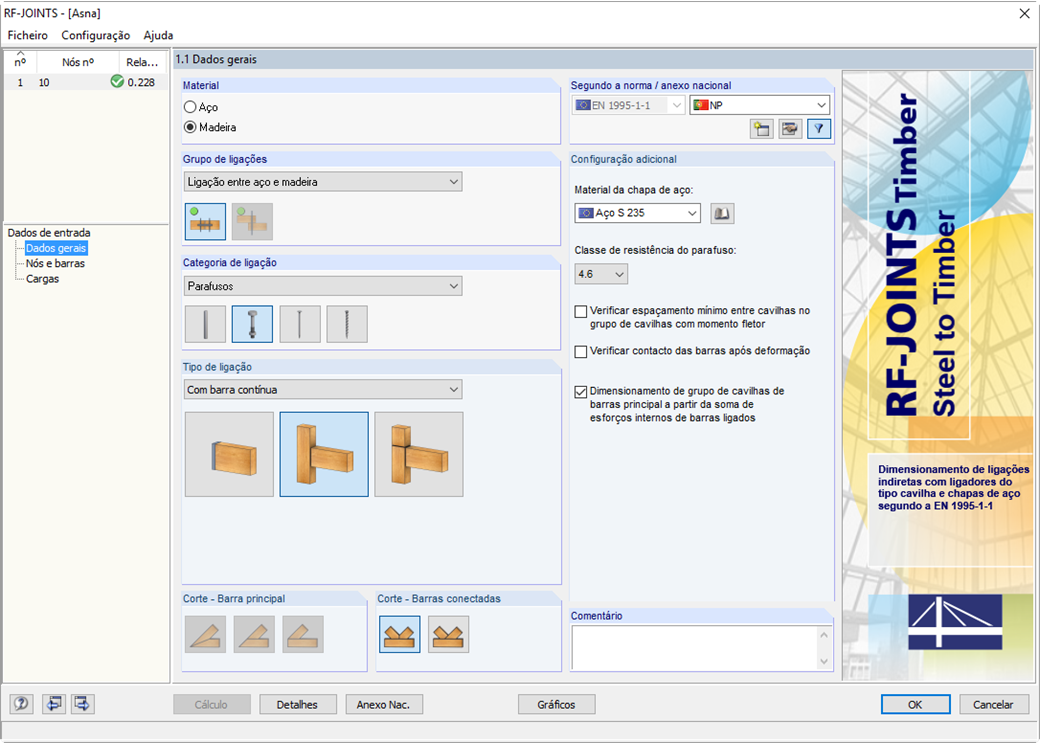

Em primeiro lugar, são selecionados o tipo de ligação, a norma de dimensionamento e a classe das chapas e das cavilhas. Opcionalmente, é possível selecionar o sistema de cavilhas WS-T da SFS (apenas para a norma EN 1995-1-1). Neste caso, a respetiva classe já está predefinida pelo fabricante.
As barras a serem ligadas são importadas do modelo do RFEM/RSTAB. O módulo adicional verifica automaticamente se todas as condições geométricas estão cumpridas. Em alternativa, as ligações podem ser introduzidas manualmente.
O carregamento é igualmente importado do RFEM/RSTAB, exceto quando a ligação é definida de forma manual, tendo as cargas de ser introduzidas pelo utilizador. Na janela de entrada de dados "Geometria" são definidas as dimensões da chapa de aço e a disposição dos elementos de ligação para as barras ligadas.
RF-/JOINTS TIMBER - Steel to Timber | Entradas
Tem alguma pergunta?
Base de dados de conhecimento
Duração: 00:00:37 min
Base de dados de conhecimento
Duração: 00:00:31 min
Base de dados de conhecimento
Duração: 00:03:27 min
Duração: 00:01:22 min
Duração: 00:00:56 min
Duração: 00:00:00 min
Duração: 00:00:00 min
Função do programa
Duração: 00:00:56 min
Neben den Ergebnistabellen wird in RF-/JOINTS und RF-/RAHMECK Pro eine dreidimensionale Grafik erstellt. Hierbei handelt es sich um eine wirklichkeitsgetreue und maßstäbliche Darstellung der Verbindung.
Der Anschlusstyp I "Nur Hauptstab" in RF-/JOINTS Holz - Stahl zu Holz eignet sich auch für mehr als einen angeschlossenen Stab.
Se uma ligação de madeira for dimensionada conforme apresentado na Figura 01, pode ser considerada a rigidez da mola de rotação resultante da ligação. Isto pode ser determinado utilizando o módulo de deslizamento do ligador e o momento de inércia polar da ligação, sem considerar a área do ligador.
Além de determinar as cargas, existem algumas particularidades relativas à combinação de cargas no dimensionamento de madeira que devem ser consideradas. Ao contrário das estruturas em aço, onde o maior carregamento resulta de todas as ações desfavoráveis, na construção em madeira, os valores da resistência dependem da duração do carregamento e da humidade da madeira. Também devem ser consideradas características especiais para o dimensionamento do estado limite de utilização. O artigo seguinte discute-se os efeitos no dimensionamento de elementos de madeira e como isso é possível com o RSTAB e o RFEM.
Em primeiro lugar, é necessário selecionar o tipo de ligação, a norma de dimensionamento, a chapa de aço e o material das cavilhas. Opcionalmente, é possível selecionar o sistema de cavilhas WS-T da SFS (apenas para a norma EN 1995-1-1). Neste caso, a respetiva classe já está predefinida pelo fabricante.
As barras a serem ligadas são importadas do modelo do RFEM/RSTAB. O módulo adicional verifica automaticamente se todas as condições geométricas são cumpridas. Em alternativa, as ligações podem ser introduzidas manualmente.
- O carregamento também é importado do RFEM/RSTAB ou, no caso de definição manual da ligação, são introduzidas cargas. Na janela de entrada de dados "Geometria" são definidas as dimensões da chapa de aço e a disposição dos elementos de ligação para as barras ligadas.
Após o cálculo, entre outros, são representadas as rigidezes das ligações para cada barra individual. Podem ser visualizadas as seguintes verificações:
- Verificação do espaçamento mínimo
- Capacidade de carga de cada ligador
- Chapa de aço (esmagamento e tensão segundo o EC 3 e a AISC)
- Secção reduzida da madeira, etc.
- rotura em bloco
- Capacidade resistente total (incluindo determinação da rigidez, verificação da tração transversal, apenas para a EN 1995-1-1 etc.)
- Verificação da resistência ao fogo de acordo com a EN 1995-1-2
As verificações determinantes são resumidas numa tabela e representadas em conjunto com a geometria das ligações. Nas seguintes tabelas de saída de resultados, podem ser visualizados todos os detalhes de verificação determinantes.
São exibidas imediatamente as dimensões, as propriedades do material e as soldaduras para a construção das ligações e podem ser incluídas no relatório de impressão. Também podem ser exportadas para um ficheiro DXF. As ligações podem ser visualizadas no módulo adicional RF-/JOINTS Timber - Steel to Timber ou no programa RFEM/RSTAB.
Todos os gráficos podem ser integrados no relatório de impressão ou diretamente impressos. Devido à saída de resultados à escala, é possível uma comprovação visual logo na fase de dimensionamento.
- Dimensionamento de ligações articuladas, resistentes à flexão e semirrígidas
- Definição de até cinco chapas de aço entalhadas nas vigas de madeira
- Ligações com até oito barras unidas num nó
- Espessura das chapas de aço: 5 mm–40 mm
- Todos os tamanhos de ligadores
- Verificação automática das distâncias mínimas entre ligadores
- Definição livre opcional das distâncias entre ligadores
- Definição de disposições assimétricas de cavilhas (por exemplo, cadeias de polígonos)
- Visualização gráfica de ligações no módulo adicional RFEM/RSTAB
- Todas as verificações de aço e de madeira necessárias incluindo redução dos valores da secção
- Verificação de reforços de secções segunda a norma EN 1995-1-1
- Exportação das excentricidades de barras para o RFEM/RSTAB para consideração na determinação dos esforços internos
- Comprimento das cavilhas opcionalmente mais curto do que a largura da secção (para buchas de madeira)
- Exportação DXF da geometria da ligação
- Verificação da resistência ao fogo de acordo com a EN 1995-1-2
