首先，需要选择节点类型、设计规范以及钢板和钢销的材料。 Optional kann das Befestigungssystem WS-T von SFS kann ausgewählt werden (nur für EN 1995-1-1). Dann wird die entsprechende Güte gemäß der Zulassung des Herstellers voreingestellt.
Die anzuschließenden Stäbe werden aus dem RFEM/RSTAB-Modell übernommen. Dabei überprüft das Modul automatisch, ob alle Geometriebedingungen erfüllt sind. Alternativ kann der Anschluss auch manuell eingegeben werden.
Auch die Belastung wird von RFEM/RSTAB übernommen, bzw. bei manueller Anschlussdefinition werden Lasten eingegeben. In der Maske Geometrie werden die Stahlblechabmessungen sowie die Verbindungsmittelanordnungen an den angeschlossenen Stäben definiert.
RF-/JOINTS Timber - Steel to Timber | 输入
您有什么问题想问的吗？
长度: 00:00:37 min
长度: 00:00:31 min
长度: 00:03:27 min
长度: 00:00:56 min
产品功能
长度: 00:01:06 min
长度: 00:00:00 min
长度: 00:57:23 min
长度: 00:00:00 min
产品功能
长度: 00:00:56 min
Neben den Ergebnistabellen wird in RF-/JOINTS und RF-/RAHMECK Pro eine dreidimensionale Grafik erstellt. Hierbei handelt es sich um eine wirklichkeitsgetreue und maßstäbliche Darstellung der Verbindung.
Der Anschlusstyp I "Nur Hauptstab" in RF-/JOINTS Holz - Stahl zu Holz eignet sich auch für mehr als einen angeschlossenen Stab.
如果如图 01 所示设计木结构连接，那么可以考虑由连接产生的扭转弹簧刚度。 Diese kann mit Hilfe des Verschiebungsmoduls des Verbindungsmittels und des polaren Trägheitsmomentes des Anschlusses unter Vernachlässigung der Fläche der Verbindungsmittel bestimmt werden.
进行荷载计算时，除了考虑荷载外还必须考虑木结构设计中荷载组合的一些特殊性。 与钢结构不同，在木结构中，强度值取决于荷载持续时间和木材湿度。 正常使用极限状态设计时必须考虑一些特殊的情况。 在本文中，我们将讨论实体计算中的效应，以及如何使用 RSTAB 和 RFEM 进行计算。

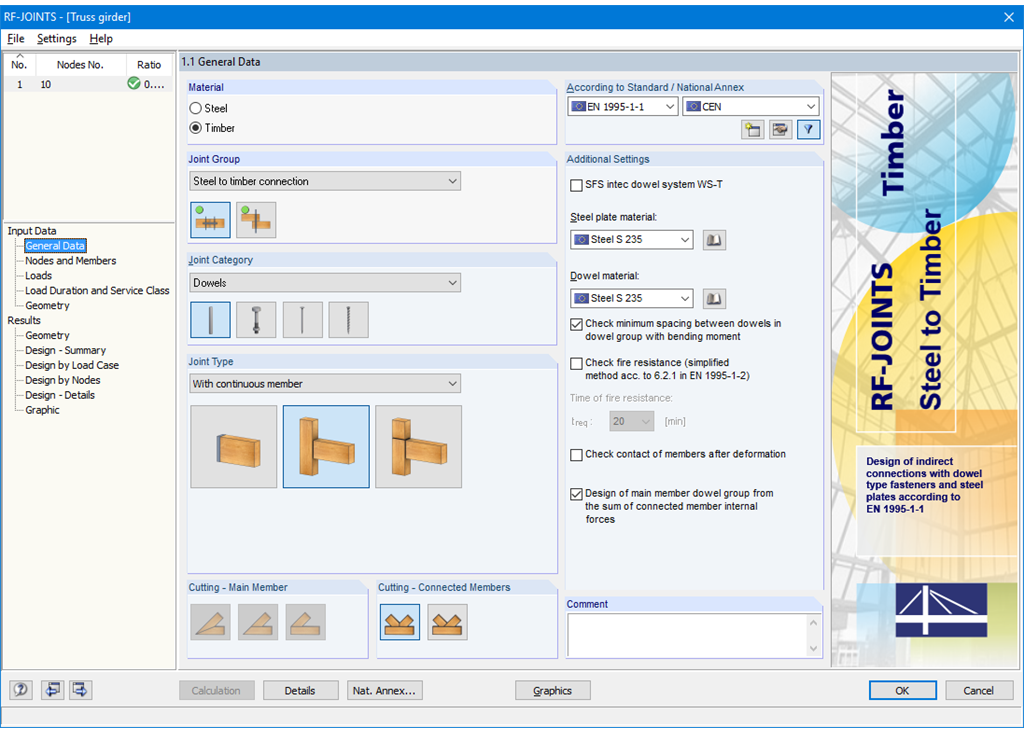

首先，需要选择节点类型、设计规范以及钢板和钢销的材料。 对于按照EN 1995-1-1的设计，您可以选择施福瑞特的榫卯系统 FS-T。 程序会根据制造商的技术许可自动确定相应的材料。
连接的杆件是从 RFEM/RSTAB 模型中导入的， 附加模块会自动检查是否满足所有几何条件。 同时，用户也可以手动定义连接。
- 也可以导入从 RFEM/RSTAB 导入的荷载，或者手动定义节点时输入的荷载。 几何尺寸窗口中包括了钢板尺寸和紧固件布置。
计算完成后，在附加模块 RF‑/JOINTS Timber - Steel to Timber 中会列出所有杆件的连接刚度等。 显示下列验算结果：
- 检查最小间距
- 单个紧固件承载力
- 钢板(承载能力和应力按照规范 EC 3 和 AISC)
- 折减木材截面的应力分析
- 块体剪切破坏
- 总承载力（包括确定刚度，按照欧洲规范 EC 5 进行横向抗拉验算等）
- 抗火设计按照规范 EN 1995-1-2
首先，主导的节点设计被分组，并在第一个结果窗口中与节点的基本几何形状一起显示。 在其他结果窗口中可以查看所有基本的计算详细信息。
对连接结构重要的尺寸、材料属性和焊缝会立即显示出来，并可以直接打印。 也可以导出到 DXF 文件。 在 RF-/JOINTS Timber - Steel to Timber 或 RFEM/RSTAB 模型中的连接可以被可视化。
所有图形都可以包含在 RFEM/RSTAB 计算书中或直接打印。 由于是按比例输出，所以在设计阶段就可以对软件进行目测检查。
- 计算铰接、刚性和半刚性节点连接
- 最大可以定义包含5个开口连接钢板
- 单个节点连接位置可以最大设置连接8个杆件
- 钢板厚度 5 mm – 40 mm
- 全部紧固件尺寸
- 自动检查紧固件最小间距
- 用户可以选择任意定义紧固件间距
- 定义非对称紧固件布置（例如任意多边形）
- 在附加模块和 RFEM/RSTAB 中图形可视化连接节点
- 全部需要的钢结构和木结构验算，包括截面属性
- 横向抗拉加固件验算按照 EN 1995-1-1
- 导出杆件的偏心距到RSTAB中，并可以在计算内力时考虑偏心距的影响
- 选择设置钢销的长度小于截面宽度（当使用塞板时）
- 节点尺寸的 DXF 导出
- 抗火设计按照规范 EN 1995-1-2
