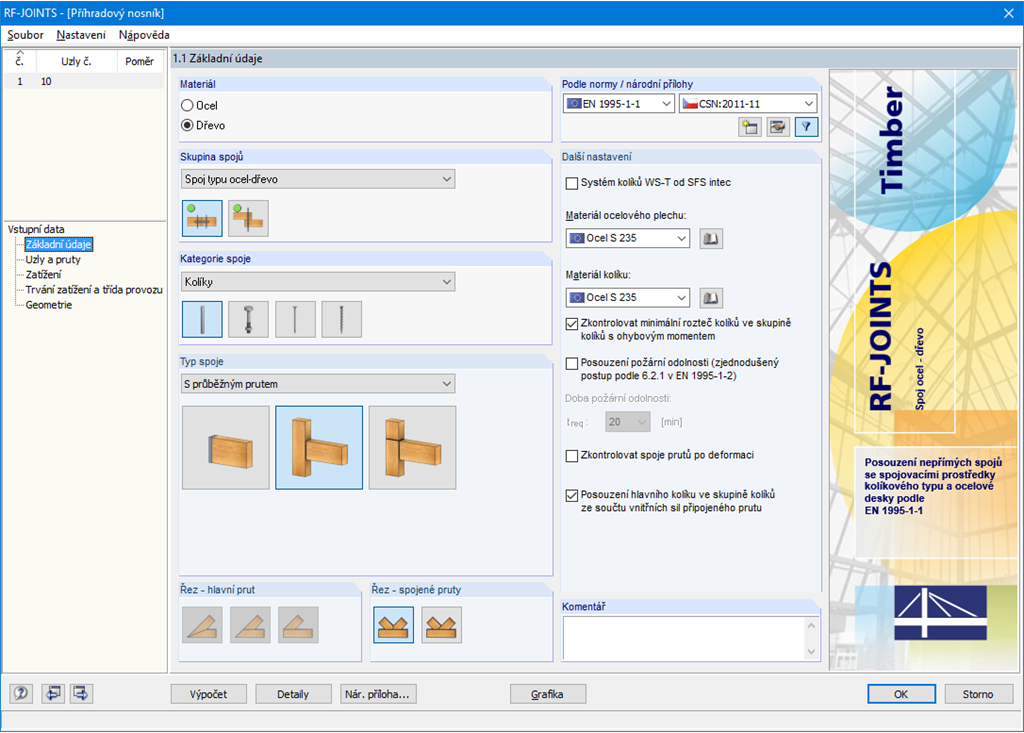

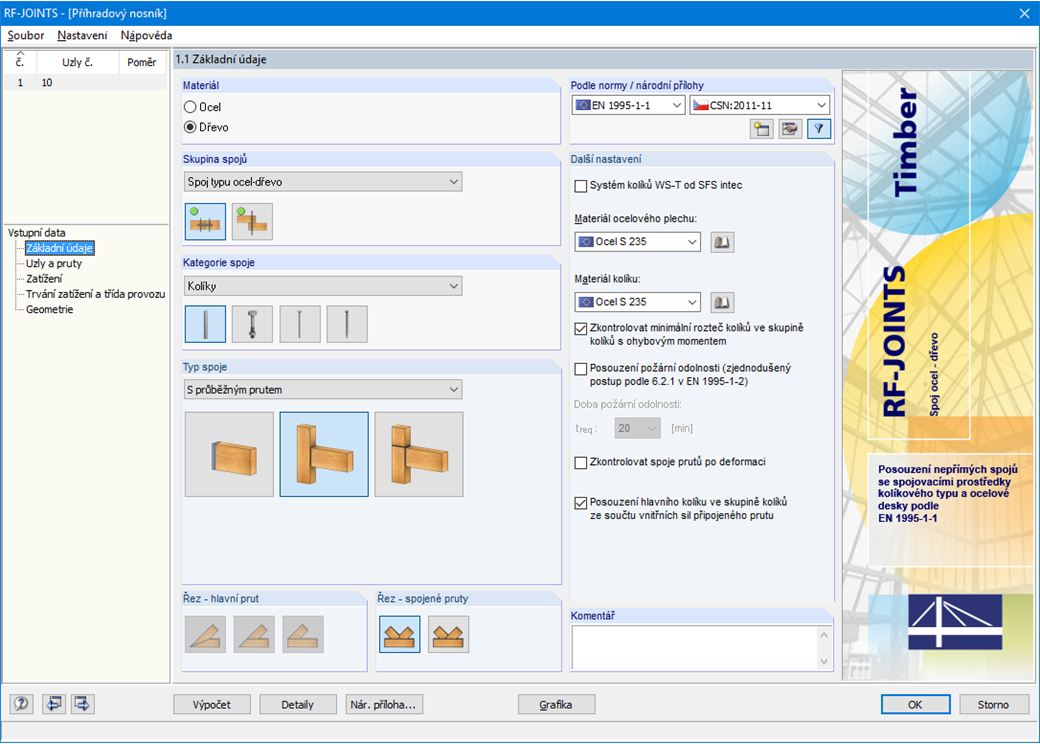

Nejdříve je nutné vybrat kategorii spoje, typ spoje a návrhovou normu a zároveň materiál ocelové desky a kolíku. Pro posouzení podle EC 5 lze vybrat systém kolíků WS‑T od výrobce SFS intec. V tomto případě je odpovídající materiál přednastaven podle specifikace od výrobce.
Připojené pruty se importují z RFEM/RSTAB modelu. Modul automaticky zkontroluje, zda jsou splněny všechny geometrické podmínky. Celý spoj lze zadat také ručně.
Zatížení se také automaticky importují z programu RFEM/RSTAB nebo se zadávají ručně v případě uživatelského zadání přípoje. Vstupní okno „Geometrie” slouží k definici parametrů ocelové desky a také uspořádání spojovacích prostředků pro spojené pruty.
RF-/JOINTS Timber - Steel to Timber | Údaje
Máte nějaké otázky?
Databáze znalostí
Délka: 00:00:37 min
Databáze znalostí
Délka: 00:00:31 min
Databáze znalostí
Délka: 00:03:27 min
Délka: 00:00:56 min
Funkce programu
Délka: 00:01:06 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Funkce programu
Délka: 00:00:56 min
Délka: 00:04:29 min
Kromě výsledkových tabulek lze v přídavných modulech RF-/JOINTS a RF-/FRAME-JOINT Pro vytvořit 3D grafiku. Jedná se o reálné znázornění přípoje v daném měřítku.
Typ spoje „Pouze hlavní prut“ v přídavném modulu RF-/JOINTS Timber - Steel to Timber se může použít pro více než jeden připojený prut.
Pokud máme takový dřevěný spoj, jako je na obr. 01, lze uvažovat rotační tuhost spoje. Tu lze určit pomocí modulu prokluzu spojovacího prostředku a polárního momentu setrvačnosti spoje. Přitom se zanedbává plocha spojovacích prostředků.
Kromě stanovení zatížení je třeba zohlednit některé zvláštnosti spojené s kombinatorikou zatížení při posouzení dřevěných konstrukcí. Anders als zum Beispiel im Stahlbau, bei dem die größte Beanspruchung aus allen ungünstigen Einwirkungen resultiert, sind im Holzbau die Festigkeitswerte abhängig von der Lasteinwirkungsdauer und der Holzfeuchte. Auch für den Nachweis der Gebrauchstauglichkeit gilt es, besondere Merkmale zu berücksichtigen. Welche Auswirkungen dies auf die Bemessung der Holzbauteile hat und wie dies in RSTAB und RFEM umgesetzt werden kann, wird nachfolgend erläutert.
Nejdříve je nutné vybrat kategorii spoje, typ spoje a návrhovou normu a zároveň materiál ocelové desky a kolíku. Pro posouzení podle EN 1995-1-1 je možné zvolit systém kolíků SFS intec WS-T. V tomto případě je příslušný materiál přednastaven podle technického schválení výrobce.
Připojené pruty se importují z RFEM/RSTAB modelu. Přídavný modul automaticky zkontroluje, zda jsou splněny všechny geometrické podmínky. Celý spoj lze zadat také ručně.
- Zatížení se převezme také z programu RFEM/RSTAB nebo se v případě ručního zadání přípoje zadají zatížení. Vstupní okno „Geometrie” slouží k definici parametrů ocelové desky a také uspořádání spojovacích prostředků pro spojené pruty.
Po skončení výpočtu se zobrazí pevnosti spoje a další výsledky pro jednotlivé pruty. Modul zobrazí následující výsledky posouzení:
- Ověření minimální rozteče
- Únosnost jednotlivého spojovacího prostředku
- Ocelový plech (posouzení otvorů na otlačení a napětí podle EC 3 a AISC)
- Analýzy napětí s redukovaným dřevěným průřezem
- porušení blokovým smykem
- Celková únosnost (včetně stanovení tuhosti, posouzení příčných tahů podle EC 5 a dalších)
- Posouzení požární odolností podle EN 1995‑1‑2
Nejprve se rozhodující posouzení spoje uspořádají do skupin a zobrazí se v tabulce výsledků včetně geometrií spoje. V dalších tabulkách výsledků vidíme všechny důležité detaily posouzení.
Rozměry, materiálové charakteristiky a svary podstatné pro model jsou patrné na první pohled a mohou se přidat do globálního tiskového protokolu. Je možný i export do souboru DXF. Spoje lze vizualizovat v přídavném modulu RF-/JOINTS Timber - Steel to Timber nebo přímo na RFEM/RSTAB modelu.
Všechny grafiky je možné vytisknout přímo nebo je přidat do globálního tiskového protokolu programu RFEM/RSTAB. Výsledky v odpovídajícím měřítku umožňují optimální kontrolu modelu již ve fázi navrhování.
- Posouzení kloubových, ohybově tuhých a polotuhých spojů
- Zadání až pěti ocelových plechů vložených v dřevěných nosnících
- Až 8 prutů připojených k jednomu uzlu
- Tloušťka ocelového plechu 5 mm – 40 mm
- Všechny velikosti spojovacích prostředků
- Automatická kontrola minimální vzdálenosti mezi spojovacími prostředky
- Volitelné volné zadání vzdáleností spojovacích prostředků
- Zadání nesymetrického uspořádání spojovacích prostředků (např. libovolné polygonové řetězce)
- Grafické znázornění spojů přímo v modulu a v programu RFEM/RSTAB
- Všechna požadovaná posouzení oceli a dřeva včetně redukce hodnot průřezu
- Posouzení výztuže v příčném tahu (pouze pro EN 1995-1-1)
- Export excentricit prutů do programu RFEM/RSTAB pro zohlednění při výpočtu vnitřních sil
- Délka kolíku volitelně kratší než šířka průřezu (u dřevěných hmoždinek)
- Export geometrie přípoje do formátu DXF
- Posouzení požární odolností podle EN 1995‑1‑2
