General

• Categoría conjunta de viga con pilar: posible conexión como unión de la viga al ala del pilar, así como unión del pilar al ala de la viga

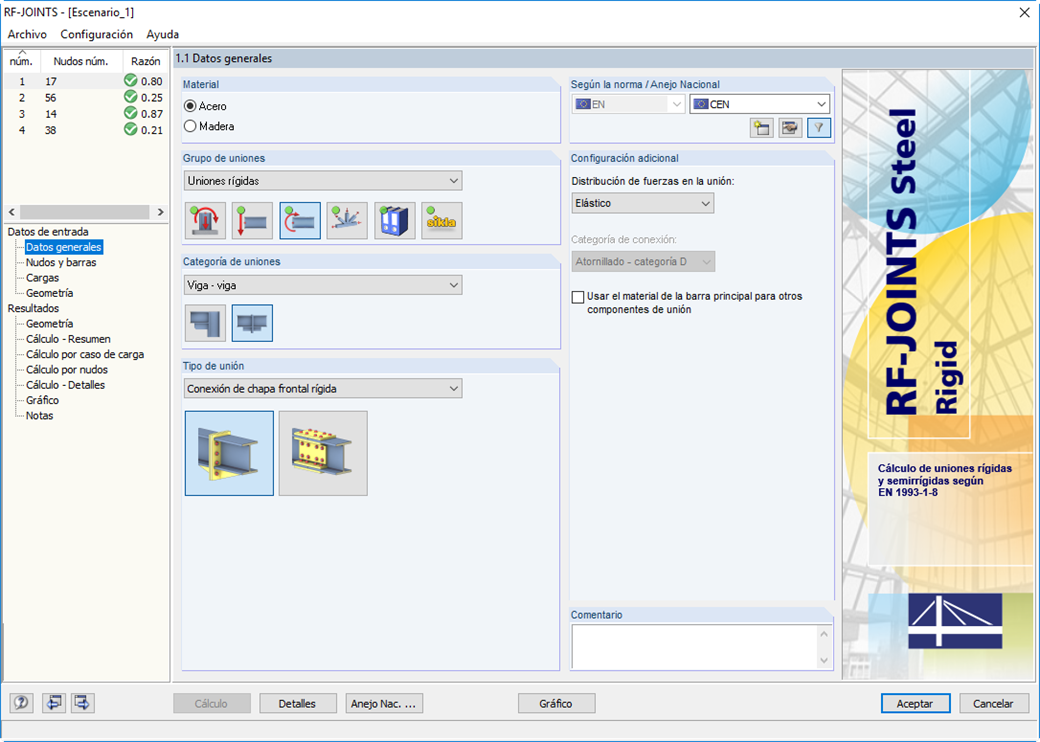

• Categoría conjunta de viga con viga: diseño de juntas de viga como conexiones de chapa frontal resistentes al momento y conexión rígida de empalme
• Exportación automática del modelo y datos de carga posibles desde RFEM o RSTAB
• Tamaños de perno desde M12 hasta M36 con grados de resistencia 4.6, 4.8, 5.6, 5.8, 6.8, 8.8 y 10.9 siempre que los grados de resistencia estén disponibles en el Anejo Nacional seleccionado
• Casi cualquier distancia entre pernos y bordes (se realiza una comprobación de las distancias permitidas)
• Refuerzo de viga con cartelas o rigidizadores en las superficies superior e inferior
• Conexión de la placa frontal con y sin solapamiento
• Conexión con tensión de flexión pura, carga de esfuerzo normal puro (junta de tracción) o combinación de esfuerzo normal y flexión posible
• Cálculo de la rigidez de la conexión y comprobación de si existe una conexión articulada, semirrígida o rígida

Conexión de la placa frontal en una configuración de viga-pilar

• Las vigas o pilares conjuntos se pueden endurecer con cartelas en un lado o con refuerzos en uno o ambos lados
• Amplia gama de posibles rigidizadores de la conexión (por ejemplo, rigidizadores de alma completos o incompletos)
• Son posibles hasta diez pernos horizontales y cuatro verticales
• Objeto conectado posible como sección I constante o de sección variable
• Raz. de tens.:
  • Estado límite último de la viga conectada (tal como resistencia a cortante o a tracción de la chapa en el alma)
  • Estado límite último de la chapa frontal en la viga (por ejemplo, casquillo en T sometido a tensión de tracción)
  • Estado límite último de las soldaduras en la chapa frontal
  • Estado límite último del pilar en el área de la conexión (por ejemplo, ala del pilar sometida a flexión - casquillo en T)
  • Todos los cálculos se realizan según EN 1993-1-8 y EN 1993-1-1

Unión de chapa frontal resistente a momentos

• Dos o cuatro filas de pernos verticales y hasta 10 horizontales
• Las vigas unidas se pueden rigidizar con cartelas en un lado o con rigidizadores en uno o ambos lados
• Se pueden dar los objetos conectados como secciones en I constantes o de sección variable
• Raz. de tens.:
  • Estado límite último de las vigas conectadas (tal como la resistencia a cortante o a tracción de las chapas en el alma)
  • Estado límite último de las chapas frontales en la viga (por ejemplo, casquillo en T sometido a tensión de tracción)
  • Estado límite último de las soldaduras en las chapas frontales
  • Estado límite último en los pernos en la chapa frontal (combinación de tracción y cortante)

Conexión rígida de viga con viga mediante placas simples

• Para la conexión de la chapa en el alma, es posible tener hasta 10 filas de pernos uno detrás de otro
• Para la conexión de la placa del alma, son posibles hasta diez filas de tornillos cada una en dirección vertical y horizontal
• El material de la placa puede ser distinto de una de las vigas
• Raz. de tens.:
  • Estado límite último de las vigas unidas (por ejemplo, sección neta en la zona de tracción)
  • Estado límite último de las chapas de apoyo (por ejemplo, sección neta sometida a tensión de tracción)
  • Estado límite último de los tornillos individuales y los grupos de tornillos (por ejemplo, cálculo de la resistencia a cortante del tornillo individual)
