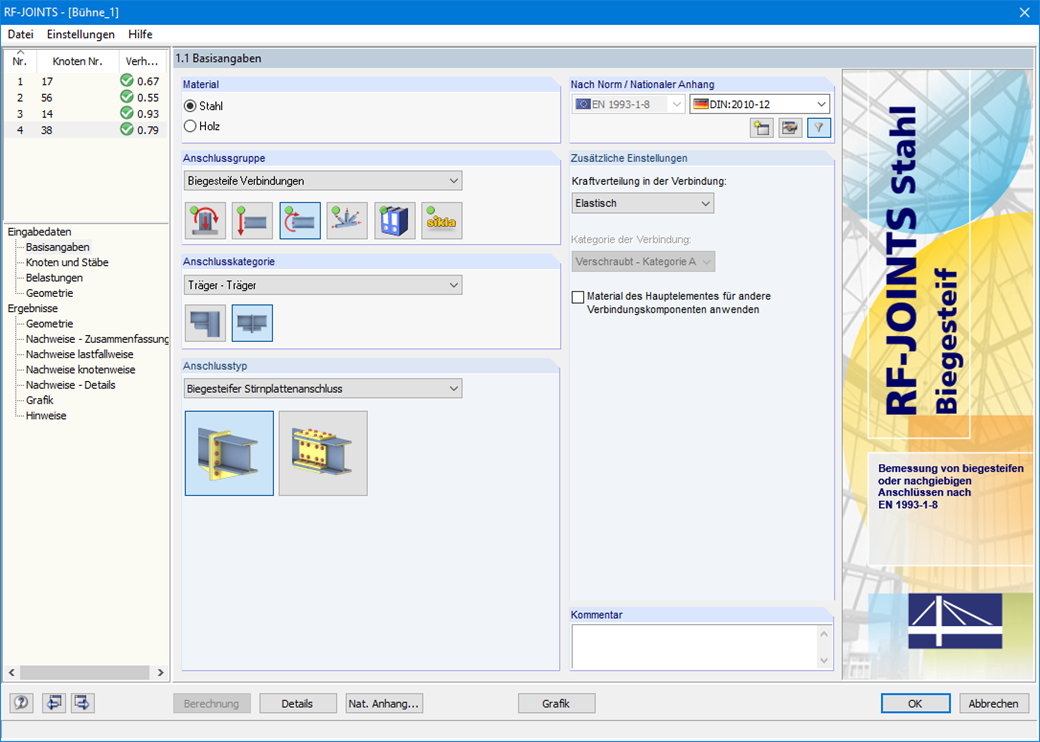

RF-/JOINTS Steel - Rigid | Wprowadzanie danych

W poniższym artykule, na przykładzie dwukondygnacyjnej stalowej ramy, przeanalizowano wymiarowanie połączeń oraz wpływ sztywności tych połączeń na wartości sił wewnętrznych w elementach konstrukcji.

W rozszerzeniu Projektowanie konstrukcji stalowych dla programu RFEM 6 dostępne są trzy typy ram sprężystych (zwykłe, pośrednie i specjalne). Wyniki obliczeń sejsmicznych zgodnie z AISC 341-22 są podzielone na dwie sekcje: wymagania dotyczące prętów i połączeń.

Rozszerzenie Projektowanie konstrukcji stalowych w RFEM 6 oferuje teraz możliwość przeprowadzania obliczeń sejsmicznych zgodnie z AISC 341-16 i AISC 341-22. Obecnie dostępnych jest pięć typów systemów sejsmicznych (SFRS).

Ogólne informacje

• Połączenie typu belka-słup: możliwość wykonania zarówno w postaci połączenia belki z półką słupa, jak również w postaci połączenia słupa z półką belki
• Połączenie typu belka-belka: wymiarowanie połączeń belek możliwe zarówno jako połączenia przenoszące moment z blachą czołową, jak i sztywne połączenia nakładkowe
• Możliwość automatycznego eksportu danych modelu i obciążeń z programu RFEM lub RSTAB
• Rozmiary śrub od M12 do M36 z klasami wytrzymałości 4.6, 4.8, 5.6, 5.8, 6.8, 8.8 i 10.9 (o ile dana klasa wytrzymałości jest dostępna w wybranym załączniku krajowym)
• Niemal dowolne rozstawy śrub i odległości od krawędzi (program sprawdza dopuszczalne rozstawy)
• Wzmocnienie belek za pomocą skosów lub usztywnień na górnej i dolnej powierzchni
• Połączenie z blachą czołową wystającą lub niewystającą
• Możliwa jest kombinacja na samo zginanie, samą siłę osiową (styk rozciągany) lub na kombinację siły osiowej i zginania
• Obliczanie sztywności połączeń i sprawdzanie, czy istnieje połączenie przegubowe, półsztywne czy sztywne

Połączenie z blachą czołową w konfiguracji belka-słup

• Połączone belki lub słupy mogą być wzmocnione jednostronnie za pomocą skosów lub też jedno- lub dwustronnie przy użyciu żeber usztywniających
• Szeroki wybór dostępnych usztywnień połączenia (np. pełne lub niekompletne żebra środnika)
• Możliwość zastosowania do dziesięciu śrub w poziomie i czterech śrub w pionie
• Element przyłączany może być profilem dwuteowym o stałym lub zmiennym przekroju
• Wyk. przekroju:
  • Nośność połączonej belki (np. nośność blachy środnika przy ścinaniu i rozciąganiu)
  • Nośność blachy czołowej belki (np. króciec teowy poddany rozciąganiu)
  • Nośność spoin blachy czołowej
  • Nośność słupa w obszarze połączenia (np. pas słupa poddany zginaniu - króciec teowy)
  • Wszystkie obliczenia są przeprowadzane w oparciu o normę EN 1993-1-8 lub EN 1993-1-1.

Przegubowe połączenie z blachą czołową

• Dwa lub cztery pionowe rzędy śrub i maks. 10 poziomych rzędów śrub
• Łączone belki mogą być wzmocnione za pomocą skosów po jednej stronie lub za pomocą żeber usztywniających po jednej lub obu stronach
• Elementy przyłączane mogą być profilami dwuteowymi o stałym lub zmiennym przekroju
• Wyk. przekroju:
  • Nośność łączonych belek (np. nośność blach środnika przy ścinaniu i rozciąganiu)
  • Nośność blach czołowych belek (np. króciec teowy poddany rozciąganiu)
  • Nośność spoin blach czołowych
  • Nośność śrub w blasze czołowej (kombinacja rozciągania i ścinania)

Sztywne połączenie nakładkowe

• W połączeniu z blachą pasów możliwość zastosowania nawet do 10 rzędów śrub
• W przypadku połączenia ze środnikiem i blachą można zastosować do dziesięciu rzędów śrub w kierunku pionowym i poziomym
• Materiał nakładek może być inny niż materiał belek
• Wyk. przekroju:
  • Nośność łączonych belek (np. przekrój netto w obszarze rozciągania)
  • Nośność blach nakładkowych (np. przekrój netto poddany rozciąganiu)
  • Nośność pojedynczych śrub i grup śrub (np. nośność na ścinanie pojedynczej śruby)

W oknie dialogowym "Proszę kliknąć" można znaleźć również dane dotyczące metody skończonej (FSM) jako grafika 3D.

• Obliczanie pięciu typów systemów sejsmicznych (SFRS) obejmuje specjalny rama na momenty (SMF), rama na momenty pośrednie (IMF), rama na momenty zwykłe (OMF), rama zwykła stężona koncentrycznie (OCBF) oraz rama specjalna stężona koncentrycznie (SCBF) )
• Sprawdzenie ciągliwości stosunku szerokości do grubości środników i pasów
• Obliczanie wymaganej wytrzymałości i sztywności dla stężenia stateczności belek
• Obliczanie maksymalnego rozstawu stężeń stateczności belek
• Obliczanie wymaganej wytrzymałości w miejscach przegubów dla stężenia stateczności belek
• Obliczenia wymaganej wytrzymałości słupa z opcją pominięcia wszystkich momentów zginających, ścinania i skręcania dla stanu granicznego rezerwy
• Warunek projektowy smukłości słupa i stężenia
