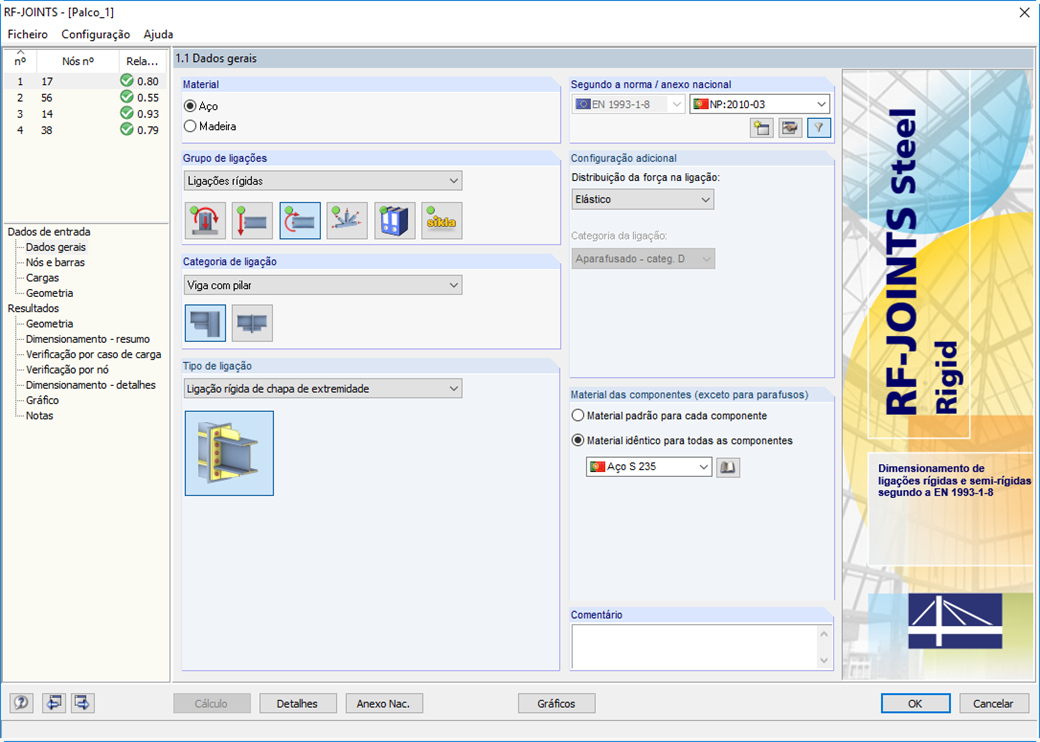

RF-/JOINTS Steel - Rigid | Entrada de dados

Este artigo técnico analisa os efeitos da rigidez de ligações na determinação das forças internas, bem como no dimensionamento das ligações utilizando o exemplo de uma estrutura de aço de dois andares com vão duplo.

Os três tipos de pórticos de momento (comum, intermédio, especial) estão disponíveis no módulo Dimensionamento de aço do RFEM 6. O resultado do dimensionamento sísmico de acordo com a norma AISC 341-22 é categorizado em duas secções: requisitos das barras e requisitos das ligações.

O módulo Dimensionamento de aço no RFEM 6 oferece agora a possibilidade de realizar dimensionamento sísmico de acordo com as normas AISC 341-16 e AISC 341-22. Atualmente estão disponíveis cinco tipos de sistemas resistentes a forças sísmicas (SFRS).

Generalidades

• Categoria de ligação de viga com pilar: ligação possível na forma de ligação da viga ao banzo do pilar, assim como na forma de ligação do pilar ao banzo da viga
• Categoria de ligação de viga com viga: dimensionamento possível de juntas de vigas, assim como ligações de chapas de extremidade resistentes a momentos e ligações rígidas com cobre-junta
• Exportação automática possível dos dados de modelo e carregamento do RFEM ou RSTAB
• Tamanhos de parafuso de M12 até M36 com as classes de resistência 4.6, 4.8, 5.6, 5.8, 6.8, 8.8 e 10.9, desde que a classe de resistência esteja disponível no anexo nacional selecionado
• Praticamente todo o tipo de espaçamentos entre furos e bordas (verificação dos espaçamentos permitidos efetuada pelo programa)
• Reforço de vigas com secções variáveis ou reforços nas partes superior ou inferior
• Ligação de chapa de extremidade com e sem sobreposição
• Possibilidade de ligações com solicitação de flexão pura, com solicitação de esforços normal puro (junta de tração) ou com combinação de esforço normal e flexão
• Cálculo das rigidezes de ligação e verificação sobre a existência de uma ligação articulada, flexível ou rígida

Ligação de chapa de extremidade numa configuração viga com pilar

• As vigas ou os pilares ligados podem ser reforçados de um lado com uma secção variável ou com reforços num ou em ambos os lados
• Grande variedade de possíveis reforços da ligação (por exemplo, reforços de alma completos ou incompletos)
• Possibilidade de colocar até dez parafusos horizontais e quatro parafusos verticais
• Os objetos ligados podem ser secções em I constantes ou de secção variável
• Verificações:
  • Estado limite último da viga ligada (por exemplo, a resistência a esforço transversal e tração da chapa de alma)
  • Estado limite último da chapa de extremidade na viga (por exemplo, uma peça em T sob tração)
  • Estado limite último dos cordões de soldadura na chapa de extremidade
  • Estado limite último do pilar na zona da ligação (por exemplo, o banzo do pilar fletido – peça em T)
  • Todas as verificações são efetuadas de acordo com a EN 1993-1-8 ou EN 1993-1-1

Ligação de chapa de extremidade resistente a momentos

• Possibilidade de ter duas ou quatro filas de parafusos na vertical e 10 filas de parafusos na horizontal
• As vigas ligadas podem ser reforçadas de um lado com uma secção variável ou com reforços num ou em ambos os lados
• Os objetos ligados podem ser secções em I constantes ou de secção variável
• Verificações:
  • Estado limite último das vigas ligadas (por exemplo, a resistência a esforço transversal e tração das chapas de alma)
  • Estado limite último da chapa de extremidade na viga (por exemplo, uma peça em T sob tração)
  • Estado limite último dos cordões de soldadura nas chapas de extremidade
  • Estado limite último dos parafusos na chapa de extremidade (combinação entre tração e corte)

Ligação com cobre-junta rígida

• Na ligação de chapa de extremidade de banzo, é possível colocar até dez filas de parafusos seguidas
• Na ligação de chapa de extremidade de alma, é possível colocar até dez filas de parafusos respetivamente na direção vertical e horizontal
• O material das cobre-juntas pode ser diferente do material da viga
• Verificações:
  • Resistência das vigas ligadas (por exemplo, a secção líquida na zona de tração)
  • Resistência das chapas de cobre-junta (por exemplo, a secção líquida sob tração)
  • Resistência dos parafusos individuais e dos grupos de parafusos (por exemplo, verificação da resistência ao corte do parafuso individual)

No diálogo "Definir tipo de carga" pode ver a Figura 01 do método de reforço finito (FSM) no gráfico 3D.

• Dimensionamento de cinco tipos de sistemas resistentes a forças sísmicas (SFRS): )
• Verificação da ductilidade da relação largura-espessura para almas e banzos
• Cálculo da resistência e rigidez necessárias para o contraventamento de estabilidade de vigas
• Cálculo do espaçamento máximo para contraventamento de estabilidade de vigas
• Cálculo da resistência necessária nas articulações para o contraventamento de estabilidade de vigas
• Cálculo da resistência necessária do pilar com a opção de negligenciar todos os momentos fletores, corte e torção para o estado limite de sobrerresistência
• Verificação das relações de esbelteza para pilares e contraventamentos
