Для метода жесткостного блока доступны два типа определения для генерации слоев грунта из буровых профилей:
Внутренний, соответствующий решению RF-SOILIN в RFEM 5
- Из буровых профилей слоистая структура грунта под каждым анализируемым пластичным элементом аппроксимируется внутренне.
- Это решение соответствует методу, который уже использовался в RFEM 5 в дополнительном модуле RF-SOILIN для определения слоев грунта.
- Это решение требует меньше времени на вычисление во время сетки. Однако определенные граничные поверхности слоев невидимы.
Посредством создания и сетки 3D-тел
- Из буровых профилей слоистая структура грунта создается путем генерации объемных тел грунта, как для 3D-решения, с поверхностями NURBS в качестве граничных поверхностей слоев.
- Объемные тела грунта видимы и сеточные, но 3D-элементы не рассчитываются. Из них извлекается только грунтовый материал.
- Это решение требует больше времени на вычисление во время сетки. Определенные граничные поверхности слоев видимы.

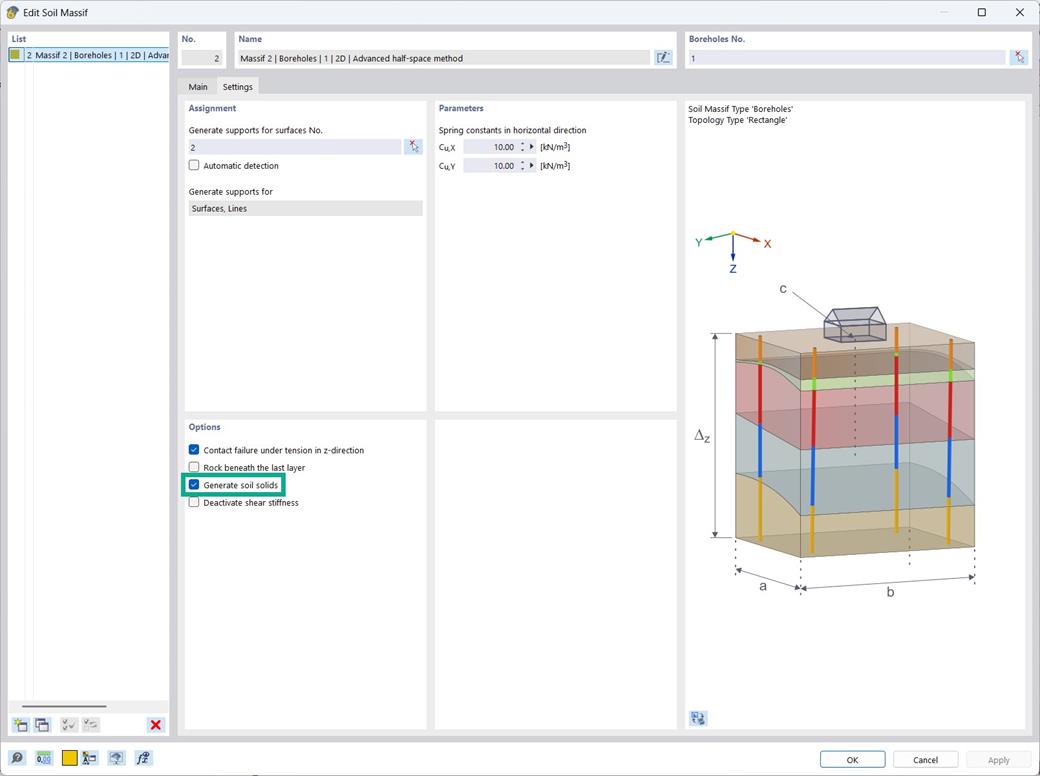

Выбор осуществляется путем активации или деактивации опции 'Генерировать объемные тела грунта'.
