Per il metodo del modulo di rigidezza sono disponibili due tipi di definizione per la generazione della stratificazione del terreno dai profili di perforazione:
Interno secondo la soluzione di RF-SOILIN in RFEM 5
- La stratificazione del terreno sotto ogni elemento di superficie da analizzare viene approssimata internamente dai profili di perforazione.
- Questa soluzione corrisponde al procedimento già utilizzato in RFEM 5 nel modulo aggiuntivo RF-SOILIN per la determinazione della stratificazione del terreno.
- Questa soluzione richiede meno tempo di calcolo durante la meshing. Le superfici dei confini degli strati determinate non sono tuttavia visibili.
Attraverso la creazione e la meshing di corpi 3D
- La stratificazione del terreno viene creata dai profili di perforazione generando i corpi di volume del terreno, come per la soluzione 3D, con superfici NURBS come confini degli strati.
- I corpi di volume del terreno sono visibili e vengono meshed. Gli elementi 3D non vengono calcolati. Viene utilizzato solo il materiale del terreno.
- Questa soluzione richiede più tempo di calcolo durante la meshing. Le superfici dei confini degli strati determinate sono visibili.

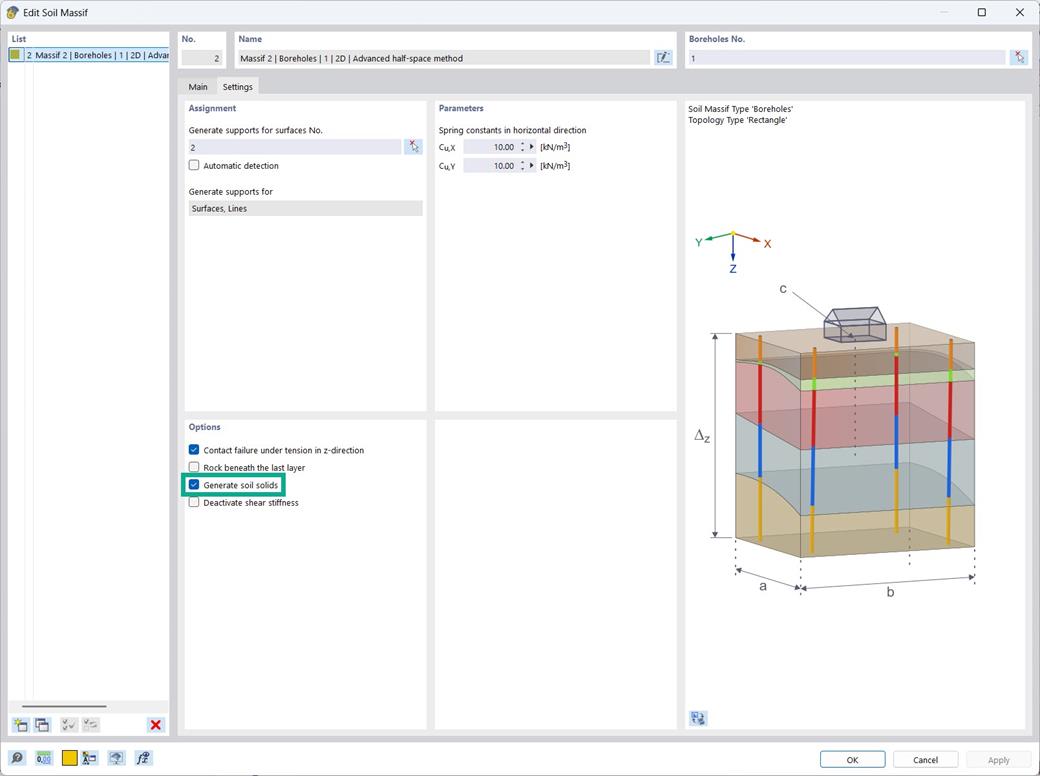

La selezione viene effettuata attivando o disattivando l'opzione 'Genera corpi di volume del terreno'.
