Para el método del módulo de rigidez, hay dos tipos de definiciones disponibles para la generación de la estratigrafía del suelo a partir de los perfiles de perforación:
Internamente según la solución de RF-SOILIN en RFEM 5
- La estratigrafía del suelo debajo de cada elemento superficial a analizar se aproxima internamente a partir de los perfiles de perforación.
- Esta solución corresponde al procedimiento que ya se utilizaba en RFEM 5 en el módulo adicional RF-SOILIN para determinar la estratigrafía del suelo.
- Esta solución requiere menos tiempo de cálculo durante el mallado. Sin embargo, las superficies límite de las capas determinadas no son visibles.
Mediante la generación y mallado de cuerpos 3D
- A partir de los perfiles de perforación, la estratigrafía del suelo se crea generando los cuerpos de volumen del suelo, como para la solución 3D, con superficies NURBS como superficies límite de las capas.
- Los cuerpos de volumen del suelo son visibles y se mallan. Los elementos 3D no se calculan. Solo se extrae el material del suelo.
- Esta solución requiere más tiempo de cálculo durante el mallado. Las superficies límite de las capas determinadas son visibles.

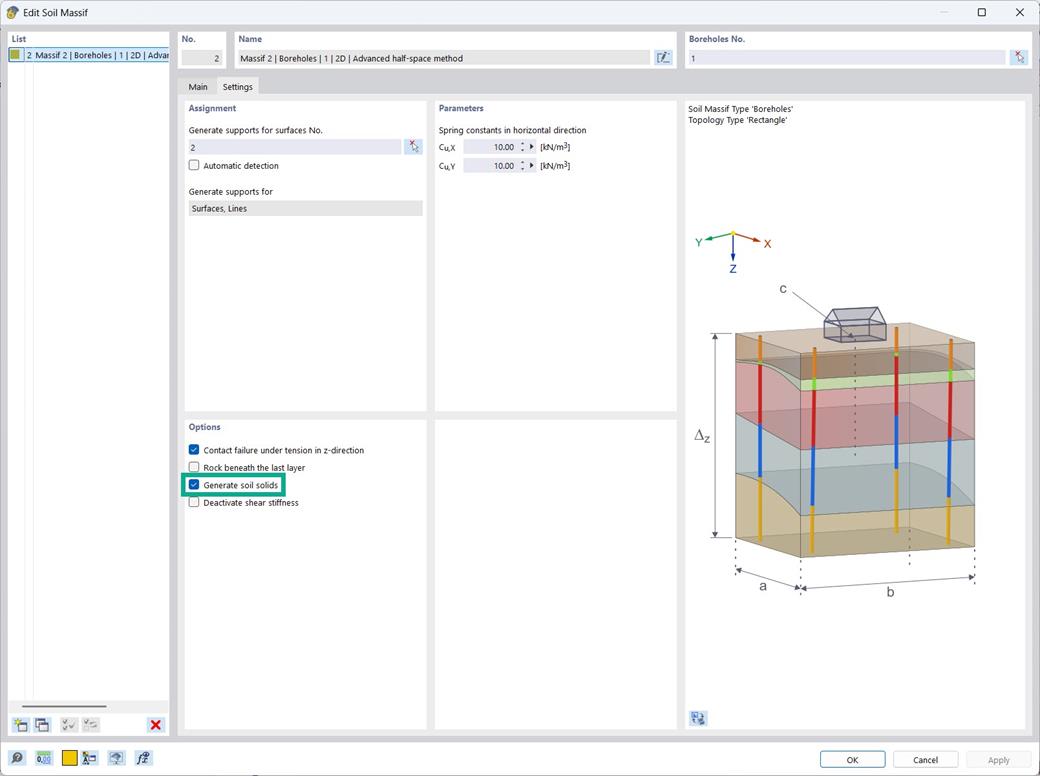

La selección se da activando o desactivando la opción 'generar cuerpos de volumen del suelo'.
