Para o método do módulo de rigidez, estão disponíveis dois tipos de definição para a geração da estratificação do solo a partir dos perfis de sondagem:
Interno de acordo com a solução de RF-SOILIN no RFEM 5
- A estratificação do solo abaixo de cada elemento de superfície a ser analisado é aproximada internamente a partir dos perfis de sondagem.
- Esta solução corresponde ao procedimento já utilizado no RFEM 5 no módulo adicional RF-SOILIN para determinar a estratificação do solo.
- Esta solução requer menos tempo de cálculo durante a malha. No entanto, as superfícies limite das camadas determinadas não são visíveis.
Por meio de geração e malha de corpos 3D
- A estratificação do solo é feita a partir dos perfis de sondagem, gerando os corpos de volume do solo, como na solução 3D, com superfícies NURBS como superfícies limite de camada.
- Os corpos de volume do solo são visíveis e são malhados. Os elementos 3D não são calculados. Apenas o material do solo é extraído disso.
- Esta solução requer mais tempo de cálculo durante a malha. As superfícies limite das camadas determinadas são visíveis.

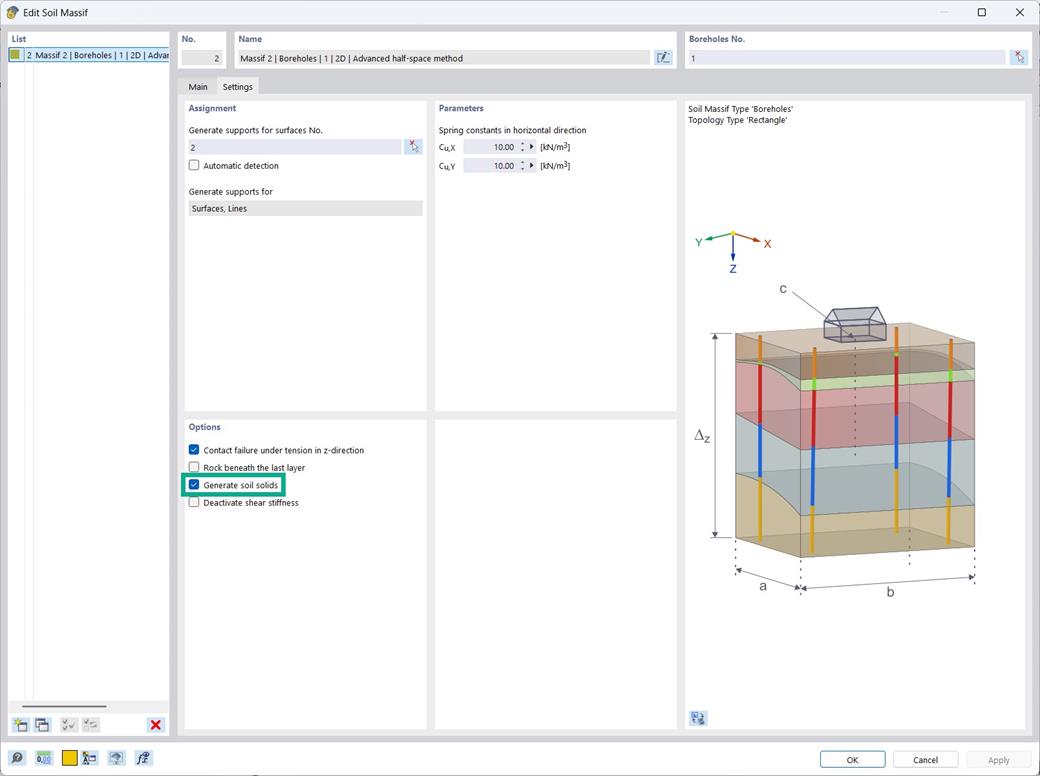

A seleção é feita ativando ou desativando a opção 'gerar corpos de volume do solo'.
